Canela · Державки токарные — профилирование, точение · арт. PSC63-PRDCN00065-25

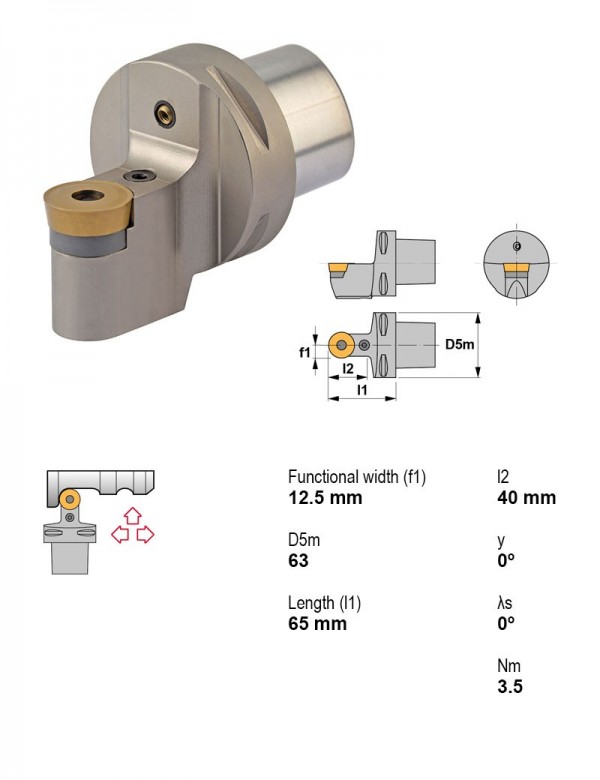

Державка токарная Ø63 мм, 45°
| Применение | профилирование, точение |
|---|---|
| Главный угол в плане | 45° |
| Крепление пластины | Рычажный зажим |
| Присоединение | PSC |
| Внутренняя подача СОЖ | Есть |
| Направление резания | Нейтральное |
| Диаметр хвостовика | 63 |
| Задний угол | Положительный |
| Форма пластины | R — круглая |
Другие типоразмеры серии
Державки токарные — профилирование, точение — 307 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Главный угол в плане | Крепление пластины | Присоединение | Внутренняя подача СОЖ | Направление резания | Задний угол | Форма пластины | Сечение державки | В список |
|---|---|---|---|---|---|---|---|---|---|
| PSC63-MTJNR45065-16 | 93° | Клиновой или двойной зажим | PSC | Есть | Правое | Отрицательный | T — треугольная 60° | — | |
| PSC63-MTJNR45065-22 | 93° | Клиновой или двойной зажим | PSC | Есть | Правое | Отрицательный | T — треугольная 60° | — | |
| PSC63-MVJNL45065-16 | 93° | Клиновой или двойной зажим | PSC | Есть | Левое | Отрицательный | V — ромбическая 35° | — | |
| PSC63-MVJNR45065-16 | 93° | Клиновой или двойной зажим | PSC | Есть | Правое | Отрицательный | V — ромбическая 35° | — | |
| PSC63-PDJNL45065-15 | 93° | Рычажный зажим | PSC | Есть | Левое | Отрицательный | D — ромбическая 55° | — | |
| PSC63-PDJNR45065-15 | 93° | Рычажный зажим | PSC | Есть | Правое | Отрицательный | D — ромбическая 55° | — | |
| PSC63-PRDCN00065-25 | 45° | Рычажный зажим | PSC | Есть | Нейтральное | Положительный | R — круглая | — | Текущая |
| PSC63-PRSCL45065-25 | 45° | Рычажный зажим | PSC | Есть | Левое | Положительный | R — круглая | — | |
| PSC63-PRSCR45065-25 | 45° | Рычажный зажим | PSC | Есть | Правое | Положительный | R — круглая | — | |
| PSC63-SDJCL45065-11 | 93° | Центральный винт | PSC | Есть | Левое | Положительный | D — ромбическая 55° | — | |
| PSC63-SDJCR45065-11 | 93° | Центральный винт | PSC | Есть | Правое | Положительный | D — ромбическая 55° | — | |
| PSC63-SRDCN00065-10 | 45° | Центральный винт | PSC | Есть | Нейтральное | Положительный | R — круглая | — |
Совместимость
Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к PSC63-PRDCN00065-25.
Оправки расточные1
- PSC63-DCLNL17100-12Оправка расточная Ø63 мм, 95°, левое
Оснастка модульная PSC1
- 23.218.50.50/040Удлинитель-переходник PSC JIS B 6339-BT / 50 Ø50
Свёрла корпусные со сменными пластинами1
- 023400019Сверло сборное Ø19 мм, хвостовик Ø16 мм
Документы по позиции
Для этой позиции технический лист пока не привязан.
