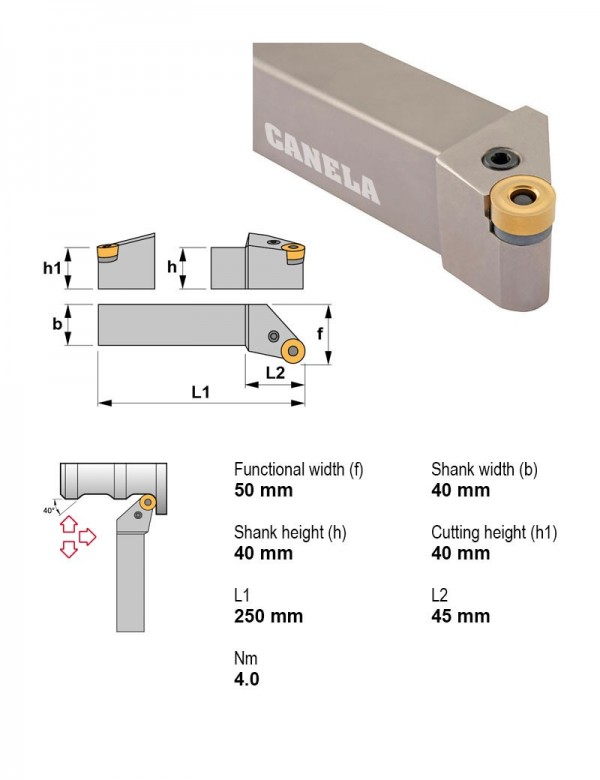

Державка токарная, 40X40, 45°, левое, Крепление пластины Рычажный зажим, Под пластину, I.C. 25,4 мм, Задний угол Отрицательный
Canela · Державки токарные — рычажный зажим, пластина R (круглая) · арт. PRSNL4040S25

Державка токарная, 40X40, 45°, левое, Крепление пластины Рычажный зажим, Под пластину, I.C. 25,4 мм, Задний угол Отрицательный

Применениепрофилирование, точение
Главный угол в плане45°
Крепление пластиныРычажный зажим
ПрисоединениеКвадратный хвостовик
Внутренняя подача СОЖНет
Направление резанияЛевое
Под пластину, I.C.25.4 мм
Задний уголОтрицательный
Сечение державки40X40
Форма пластиныR — круглая

Другие типоразмеры серии

Державки токарные — рычажный зажим, пластина R (круглая) — 61 позиция серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.

АртикулПрисоединениеВнутренняя подача СОЖНаправление резанияЗадний уголСечение державкиПод пластину, I.C., ммВ список
PRSCR4040S25Квадратный хвостовикНетПравоеПоложительный40X4025.4
PRSCR5050T32Квадратный хвостовикНетПравоеПоложительный50X50—
PRSNL2020K09Квадратный хвостовикНетЛевоеОтрицательный20X209.52
PRSNL2525M12Квадратный хвостовикНетЛевоеОтрицательный25X2512.7
PRSNL3225P15Квадратный хвостовикНетЛевоеОтрицательный32X2515.88
PRSNL3232P19Квадратный хвостовикНетЛевоеОтрицательный32X3219.05
PRSNL4040S25Квадратный хвостовикНетЛевоеОтрицательный40X4025.4Текущая
PRSNR2020K09Квадратный хвостовикНетПравоеОтрицательный20X209.52
PRSNR2525M12Квадратный хвостовикНетПравоеОтрицательный25X2512.7
PRSNR3225P15Квадратный хвостовикНетПравоеОтрицательный32X2515.88
PRSNR3232P19Квадратный хвостовикНетПравоеОтрицательный32X3219.05
PRSNR4040S25Квадратный хвостовикНетПравоеОтрицательный40X4025.4
Показать ещё · всего в серии 61

Совместимость

Связанные позиции по данным производителя — 6 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к PRSNL4040S25.

Винты для пластин1

  • 1612Винт рычажного зажима M12×1

Державки токарные по ISO 56081

  • PSC80-PCLNL55080-25Державка токарная Ø80 мм, 95°, левое, Крепление пластины Рычажный зажим, Форма пластины C — ромбическая 80°

Запчасти к инструменту1

  • 3925Пластина опорная круглая 3925

Корпуса сборных фрез1

  • 23305005065Фреза сборная Ø50 мм, 3 зуб., хвостовик ISO 50, Длина 105 мм

Пластины канавочные и отрезные1

  • NG4125LTN15Пластина отрезная, IC 9,52 мм, сплав TN15, Радиус при вершине 0,13, Направление резания Левое, Толщина пластины 6,48 мм, Ширина реза 3,18 мм

Пластины токарные по ISO 18321

  • RNMG250900TN30Пластина токарная, круглая, IC 25,4 мм, сплав TN30

Документы по позиции

Для этой позиции документы пока не привязаны.
