Canela · Державки токарные — профилирование · арт. PSC63-SRSCR45065-10

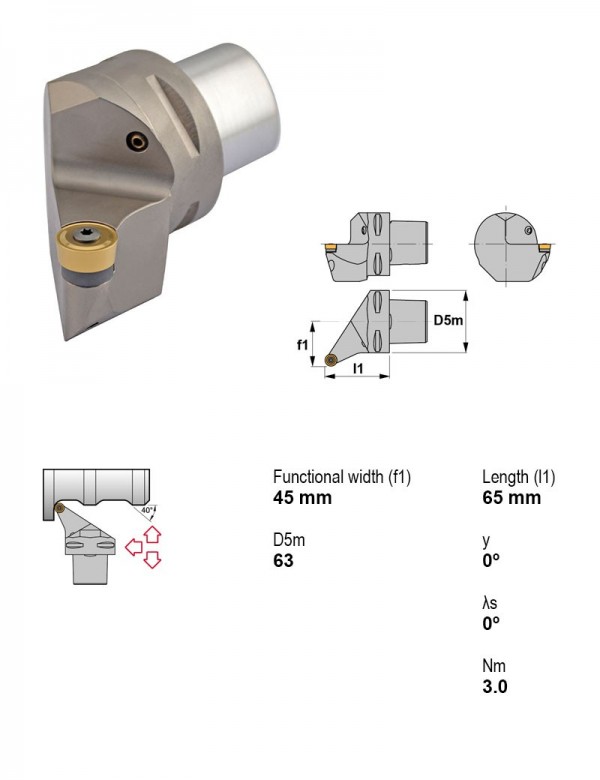

Державка токарная Ø63 мм, 45°, правое
| Применение | Профилирование |
|---|---|
| Главный угол в плане | 45° |
| Крепление пластины | Центральный винт |
| Присоединение | PSC |
| Внутренняя подача СОЖ | Есть |
| Направление резания | Правое |
| Диаметр хвостовика | 63 |
| Задний угол | Положительный |
| Форма пластины | R — круглая |
Другие типоразмеры серии
Державки токарные — профилирование — 221 позиция серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Главный угол в плане | Крепление пластины | Присоединение | Внутренняя подача СОЖ | Направление резания | Задний угол | Форма пластины | Диаметр хвостовика | В список |
|---|---|---|---|---|---|---|---|---|---|
| PSC63-DRSNR45065-12 | 45° | Прижим за лунку | PSC | Есть | Правое | Отрицательный | R — круглая | 63 | |
| PSC63-DVVNN00065-16 | 72°30' | Прижим за лунку | PSC | Есть | Нейтральное | Отрицательный | V — ромбическая 35° | 63 | |
| PSC63-SRSCL45065-10 | 45° | Центральный винт | PSC | Есть | Левое | Положительный | R — круглая | 63 | |
| PSC63-SRSCL45065-12 | 45° | Центральный винт | PSC | Есть | Левое | Положительный | R — круглая | 63 | |
| PSC63-SRSCL45065-16 | 45° | Центральный винт | PSC | Есть | Левое | Положительный | R — круглая | 63 | |
| PSC63-SRSCL45065-20 | 45° | Центральный винт | PSC | Есть | Левое | Положительный | R — круглая | 63 | |
| PSC63-SRSCR45065-10 | 45° | Центральный винт | PSC | Есть | Правое | Положительный | R — круглая | 63 | Текущая |
| PSC63-SRSCR45065-12 | 45° | Центральный винт | PSC | Есть | Правое | Положительный | R — круглая | 63 | |
| PSC63-SRSCR45065-16 | 45° | Центральный винт | PSC | Есть | Правое | Положительный | R — круглая | 63 | |
| PSC63-SRSCR45065-20 | 45° | Центральный винт | PSC | Есть | Правое | Положительный | R — круглая | 63 | |
| PSC63-SVHBL45065-16 | 107°30' | Центральный винт | PSC | Есть | Левое | Положительный | V — ромбическая 35° | 63 | |
| PSC63-SVHBR45065-16 | 107°30' | Центральный винт | PSC | Есть | Правое | Положительный | V — ромбическая 35° | 63 |
Совместимость
Связанные позиции по данным производителя — 6 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к PSC63-SRSCR45065-10.
Пластины токарные по ISO 18324
- RCGT0803M0-APKM15Пластина токарная, круглая, IC 8,0 мм, сплав KM15
- RCMT10T3M0TL20Пластина токарная, круглая, IC 10,0 мм, сплав TL20
- RCMT10T3M0TN15Пластина токарная, круглая, IC 10,0 мм, сплав TN15
- RCMT0803M0TN15Пластина токарная, круглая, IC 8,0 мм, сплав TN15
Державки резьбовые токарные1
- PSC63-NER35175-04Державка резьбовая Ø63 мм
Державки токарные по ISO 56081
- PSC40-DCLNR27055-16Державка токарная Ø40 мм, 95°, правое
Документы по позиции
Для этой позиции технический лист пока не привязан.
