Canela · Державки токарные — точение фаски, внутреннее торцевание, профилирование и др. · арт. PSDNN1010E09

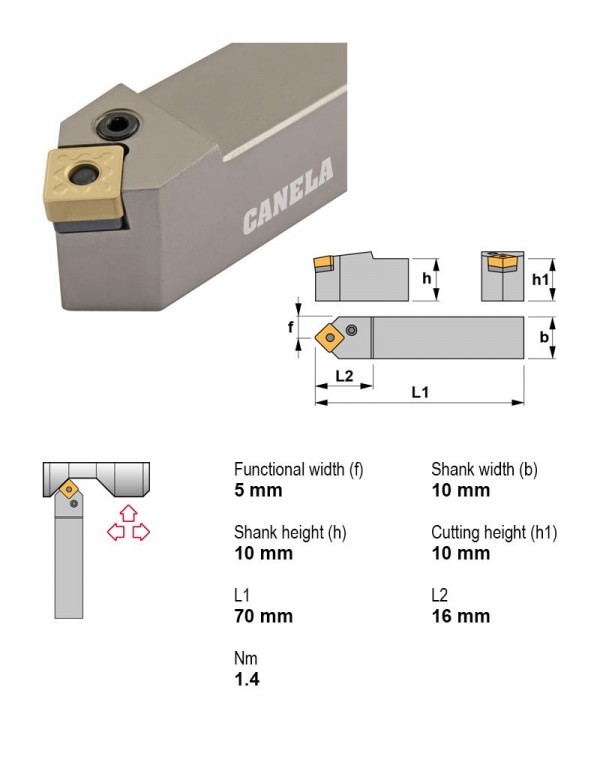

Державка токарная, 10X10, 45°
| Применение | точение фаски, внутреннее торцевание, профилирование и др. |
|---|---|
| Главный угол в плане | 45° |
| Крепление пластины | Рычажный зажим |
| Присоединение | Квадратный хвостовик |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Нейтральное |
| Задний угол | Отрицательный |
| Сечение державки | 10X10 |
| Форма пластины | S — квадратная 90° |
Другие типоразмеры серии
Державки токарные — точение фаски, внутреннее торцевание, профилирование и др. — 149 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Главный угол в плане | Крепление пластины | Присоединение | Внутренняя подача СОЖ | Направление резания | Задний угол | Форма пластины | Сечение державки | В список |
|---|---|---|---|---|---|---|---|---|---|
| PSC63-PSSNR45054-15 | 45° | Рычажный зажим | PSC | Есть | Правое | Отрицательный | S — квадратная 90° | — | |
| PSC63-PSSNR45056-12 | 45° | Рычажный зажим | PSC | Есть | Правое | Отрицательный | S — квадратная 90° | — | |
| PSC80-DCMNN00150-16 | 50° | Прижим за лунку | PSC | Есть | Нейтральное | Отрицательный | C — ромбическая 80° | — | |
| PSC80-PSDNN00080-25 | 45° | Рычажный зажим | PSC | Есть | Нейтральное | Отрицательный | S — квадратная 90° | — | |
| PSC80-PSSNL55070-25 | 45° | Рычажный зажим | PSC | Есть | Левое | Отрицательный | S — квадратная 90° | — | |
| PSC80-PSSNR55070-25 | 45° | Рычажный зажим | PSC | Есть | Правое | Отрицательный | S — квадратная 90° | — | |
| PSDNN1010E09 | 45° | Рычажный зажим | Квадратный хвостовик | Нет | Нейтральное | Отрицательный | S — квадратная 90° | 10X10 | Текущая |
| PSDNN1212F09 | 45° | Рычажный зажим | Квадратный хвостовик | Нет | Нейтральное | Отрицательный | S — квадратная 90° | 12X12 | |
| PSDNN1616H09 | 45° | Рычажный зажим | Квадратный хвостовик | Нет | Нейтральное | Отрицательный | S — квадратная 90° | 16X16 | |
| PSDNN2020K12 | 45° | Рычажный зажим | Квадратный хвостовик | Нет | Нейтральное | Отрицательный | S — квадратная 90° | 20X20 | |
| PSDNN2525M12 | 45° | Рычажный зажим | Квадратный хвостовик | Нет | Нейтральное | Отрицательный | S — квадратная 90° | 25X25 | |
| PSDNN3225P12 | 45° | Рычажный зажим | Квадратный хвостовик | Нет | Нейтральное | Отрицательный | S — квадратная 90° | 32X25 |
Совместимость
Связанные позиции по данным производителя — 2 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к PSDNN1010E09.
Адаптеры с хвостовиком по ISO 26623-1 (CAPTO)1
- 18.180.050.16Оправка для насадных фрез комбинированная PSC 50 Ø16
Державки резьбовые токарные1
- PSC40-NSL27050-02Державка резьбовая Ø40 мм
