Canela · Державки токарные — рычажный зажим, пластина S (квадратная 90°) · арт. PSDNN1212F09

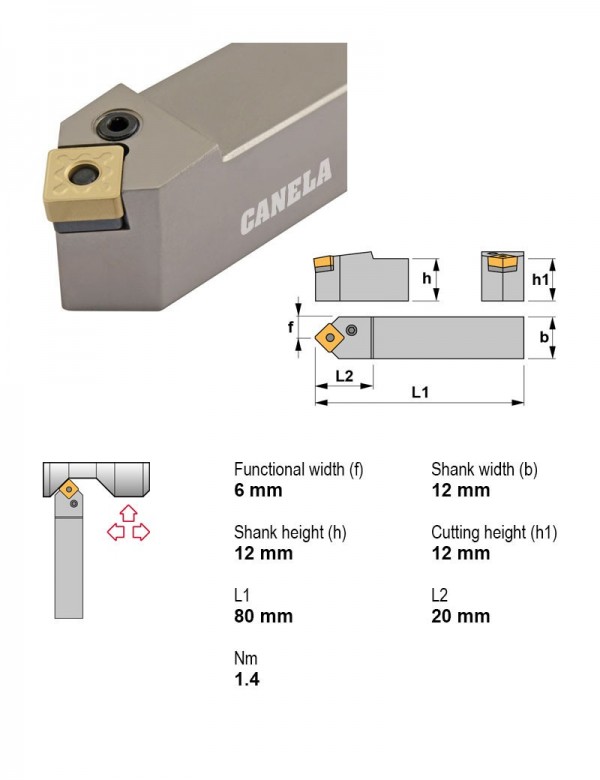

Державка токарная, 12X12, 45°, Крепление пластины Рычажный зажим, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
| Применение | точение фаски, внутреннее торцевание, профилирование и др. |
|---|---|
| Главный угол в плане | 45° |
| Крепление пластины | Рычажный зажим |
| Присоединение | Квадратный хвостовик |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Нейтральное |
| Под пластину, I.C. | 9.52 мм |
| Задний угол | Отрицательный |
| Сечение державки | 12X12 |
| Форма пластины | S — квадратная 90° |
Другие типоразмеры серии
Державки токарные — рычажный зажим, пластина S (квадратная 90°) — 148 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Применение | Главный угол в плане | Присоединение | Внутренняя подача СОЖ | Направление резания | Под пластину, I.C., мм | Сечение державки | В список |
|---|---|---|---|---|---|---|---|---|
| PSC80-PSRNL45080-25 | Точение | 75° | PSC | Есть | Левое | 25.4 | — | |
| PSC80-PSRNR45080-19 | Точение | 75° | PSC | Есть | Правое | 19.05 | — | |
| PSC80-PSRNR45080-25 | Точение | 75° | PSC | Есть | Правое | 25.4 | — | |
| PSC80-PSSNL55070-25 | точение фаски, внутреннее торцевание, профилирование и др. | 45° | PSC | Есть | Левое | 25.4 | — | |
| PSC80-PSSNR55070-25 | точение фаски, внутреннее торцевание, профилирование и др. | 45° | PSC | Есть | Правое | 25.4 | — | |
| PSDNN1010E09 | точение фаски, внутреннее торцевание, профилирование и др. | 45° | Квадратный хвостовик | Нет | Нейтральное | 9.52 | 10X10 | |
| PSDNN1212F09 | точение фаски, внутреннее торцевание, профилирование и др. | 45° | Квадратный хвостовик | Нет | Нейтральное | 9.52 | 12X12 | Текущая |
| PSDNN1616H09 | точение фаски, внутреннее торцевание, профилирование и др. | 45° | Квадратный хвостовик | Нет | Нейтральное | 9.52 | 16X16 | |
| PSDNN2020K12 | точение фаски, внутреннее торцевание, профилирование и др. | 45° | Квадратный хвостовик | Нет | Нейтральное | 12.7 | 20X20 | |
| PSDNN2525M12 | точение фаски, внутреннее торцевание, профилирование и др. | 45° | Квадратный хвостовик | Нет | Нейтральное | 12.7 | 25X25 | |
| PSDNN3225P12 | точение фаски, внутреннее торцевание, профилирование и др. | 45° | Квадратный хвостовик | Нет | Нейтральное | 12.7 | 32X25 | |
| PSDNN3225P19 | точение фаски, внутреннее торцевание, профилирование и др. | 45° | Квадратный хвостовик | Нет | Нейтральное | 19.05 | 32X25 |
Совместимость
Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к PSDNN1212F09.
Адаптеры с хвостовиком по ISO 26623-1 (CAPTO)1
- 18.180.050.16Оправка для насадных фрез комбинированная PSC 50 Ø16
Винты для пластин1
- 1715Винт рычажного зажима M5×0,8 1715
Державки резьбовые токарные1
- PSC40-NSL27050-02Державка резьбовая Ø40 мм, Применение канавки, резьбонарезание, Внутренняя подача СОЖ Есть
Документы по позиции
Для этой позиции документы пока не привязаны.
