Canela · Пластины канавочные MINICUT · арт. RS014.0300TL20

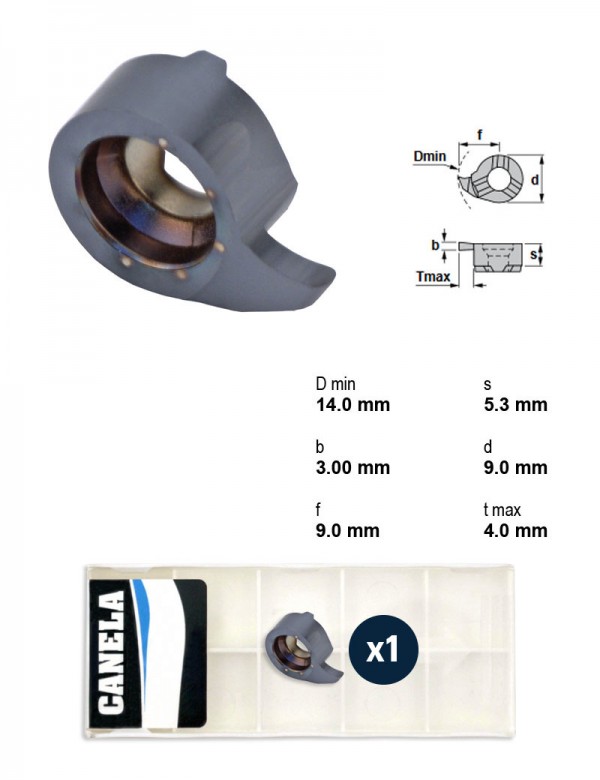

Пластина канавочная S014.0300 под стопорные кольца DIN 471/472, b 3 мм, t max 4 мм, отверстие от Ø14 мм, правая, сплав TL20
| Назначение | канавочная, канавки под стопорные кольца DIN 471/472 |
|---|---|
| Мин. диаметр отверстия | 14 мм |
| Ширина пластины b | 3 мм |
| Макс. глубина t max | 4 мм |
| Высота пластины s | 5,3 мм |
| Исполнение | правое |
| Марка сплава | TL20 |
| Державки | MINICUT 614 |
| Система | MINICUT |
Другие типоразмеры серии
Пластины канавочные MINICUT — 1125 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Пластины канавочные и отрезные.
| Артикул | Назначение | Мин. диаметр отверстия, мм | Ширина пластины b, мм | Макс. глубина t max, мм | Высота пластины s, мм | Исполнение | Марка сплава | Державки | В список |
|---|---|---|---|---|---|---|---|---|---|
| RS014.0250TL20 | канавочная, канавки под стопорные кольца DIN 471/472 | 14 | 2,5 | 4 | 5,3 | правое | TL20 | MINICUT 614 | |
| RS014.0300/AL41F | канавочная, канавки под стопорные кольца DIN 471/472 | 14 | 3 | 4 | 5,3 | правое | AL41F | MINICUT 614 | |
| RS014.0300/CN45F | канавочная, канавки под стопорные кольца DIN 471/472 | 14 | 3 | 4 | 5,3 | правое | CN45F | MINICUT 614 | |
| RS014.0300/K10F | канавочная, канавки под стопорные кольца DIN 471/472 | 14 | 3 | 4 | 5,3 | правое | K10F | MINICUT 614 | |
| RS014.0300/P18C | канавочная, канавки под стопорные кольца DIN 471/472 | 14 | 3 | 4 | 5,3 | правое | P18C | MINICUT 614 | |
| RS014.0300/XC2A | канавочная, канавки под стопорные кольца DIN 471/472 | 14 | 3 | 4 | 5,3 | правое | XC2A | MINICUT 614 | |
| RS014.0300TL20 | канавочная, канавки под стопорные кольца DIN 471/472 | 14 | 3 | 4 | 5,3 | правое | TL20 | MINICUT 614 | Текущая |
| RS14.318.02/AL41F | канавочная для чистового контурного точения | 14 | 3,15 | 4 | 5,3 | правое | AL41F | MINICUT 614 | |
| RS14.318.02/CN45F | канавочная для чистового контурного точения | 14 | 3,15 | 4 | 5,3 | правое | CN45F | MINICUT 614 | |
| RS14.318.02/K10F | канавочная для чистового контурного точения | 14 | 3,15 | 4 | 5,3 | правое | K10F | MINICUT 614 | |
| RS014.0318/AL41F | канавочная, канавки под стопорные кольца DIN 471/472 | 14 | 3,18 | 4 | 5,3 | правое | AL41F | MINICUT 614 | |
| RS014.0318/K10F | канавочная, канавки под стопорные кольца DIN 471/472 | 14 | 3,18 | 4 | 5,3 | правое | K10F | MINICUT 614 |
Совместимость
Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.
Подходит к позициям
У этих позиций RS014.0300TL20 указан производителем как подходящий.
Оправки расточные1
- 614.0012.2HMДержавка 614.0012.2HM, твердосплавный хвостовик Ø12 мм, длина 110 мм, L2 45 мм
