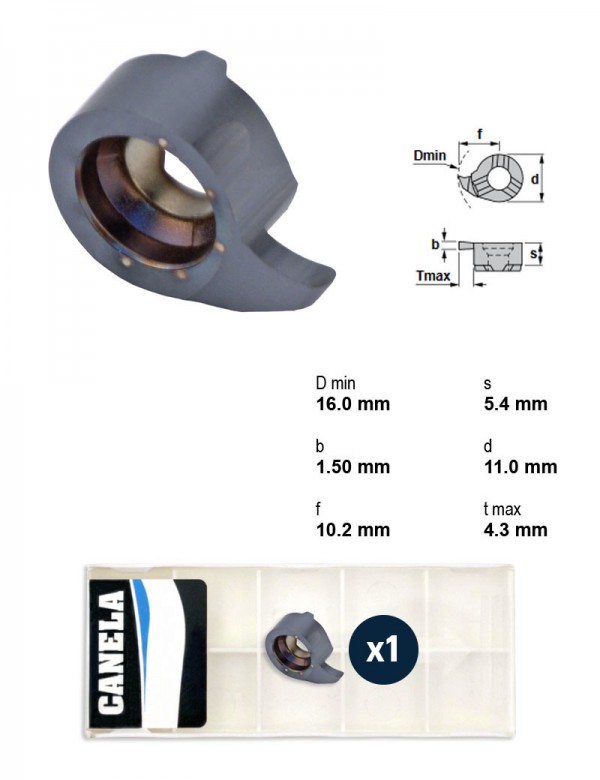

Canela · Пластины канавочные MINICUT · арт. RS016.0150TL20
Пластина канавочная S016.0150 под стопорные кольца DIN 471/472, b 1,5 мм, t max 4,3 мм, отверстие от Ø16 мм, правая, сплав TL20
| Назначение | канавочная, канавки под стопорные кольца DIN 471/472 |
|---|---|
| Мин. диаметр отверстия | 16 мм |
| Ширина пластины b | 1,5 мм |
| Макс. глубина t max | 4,3 мм |
| Высота пластины s | 5,3 мм |
| Исполнение | правое |
| Марка сплава | TL20 |
| Державки | MINICUT 616 |
| Система | MINICUT |
Другие типоразмеры серии
Пластины канавочные MINICUT — 1125 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Пластины канавочные и отрезные.
| Артикул | Назначение | Мин. диаметр отверстия, мм | Ширина пластины b, мм | Макс. глубина t max, мм | Высота пластины s, мм | Исполнение | Марка сплава | Державки | В список |
|---|---|---|---|---|---|---|---|---|---|
| RS016.0130/AL41F | канавочная, канавки под стопорные кольца DIN 471/472 | 16 | 1,4 | 4,3 | 5,3 | правое | AL41F | MINICUT 616 | |
| RS016.0130/K10F | канавочная, канавки под стопорные кольца DIN 471/472 | 16 | 1,4 | 4,3 | 5,3 | правое | K10F | MINICUT 616 | |
| RS016.0130TL20 | канавочная, канавки под стопорные кольца DIN 471/472 | 16 | 1,4 | 4,3 | 5,3 | правое | TL20 | MINICUT 616 | |
| RS016.0150/AL41F | канавочная, канавки под стопорные кольца DIN 471/472 | 16 | 1,5 | 4,3 | 5,3 | правое | AL41F | MINICUT 616 | |
| RS016.0150/CN45F | канавочная, канавки под стопорные кольца DIN 471/472 | 16 | 1,5 | 4,3 | 5,3 | правое | CN45F | MINICUT 616 | |
| RS016.0150/K10F | канавочная, канавки под стопорные кольца DIN 471/472 | 16 | 1,5 | 4,3 | 5,3 | правое | K10F | MINICUT 616 | |
| RS016.0150TL20 | канавочная, канавки под стопорные кольца DIN 471/472 | 16 | 1,5 | 4,3 | 5,3 | правое | TL20 | MINICUT 616 | Текущая |
| RS16.157.02/AL41F | канавочная для чистового контурного точения | 16 | 1,57 | 4,3 | 5,4 | правое | AL41F | MINICUT 616 | |
| RS16.157.02/K10F | канавочная для чистового контурного точения | 16 | 1,57 | 4,3 | 5,4 | правое | K10F | MINICUT 616 | |
| RS016.0157/AL41F | канавочная, канавки под стопорные кольца DIN 471/472 | 16 | 1,57 | 4,3 | 5,4 | правое | AL41F | MINICUT 616 | |
| RS016.0157/K10F | канавочная, канавки под стопорные кольца DIN 471/472 | 16 | 1,57 | 4,3 | 5,4 | правое | K10F | MINICUT 616 | |
| RS016.0157/NEME | канавочная, канавки под стопорные кольца DIN 471/472 | 16 | 1,57 | 4,3 | 5,4 | правое | NEME | MINICUT 616 |
Совместимость
Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.
Подходит к позициям
У этих позиций RS016.0150TL20 указан производителем как подходящий.
Оправки расточные1
- 616.0012.2HMДержавка 616.0012.2HM, твердосплавный хвостовик Ø12 мм, длина 130 мм, L2 56 мм
