Canela · Оправки расточные керамические — прижим сверху, пластина E (ромбическая 75°) · арт. S50U-CELNR13-CD

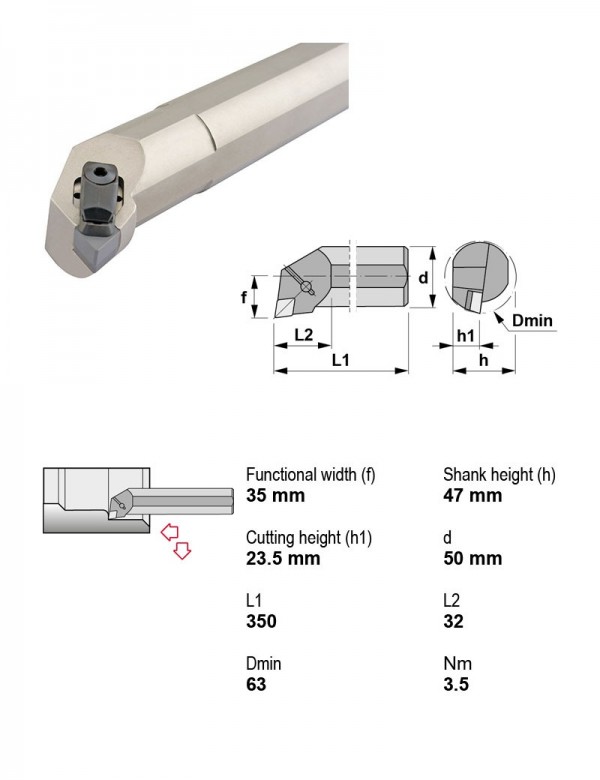

Оправка расточная керамическая Ø50 мм, 95°, правое, Форма пластины E — ромбическая 75°
| Применение | внутреннее торцевание, внутреннее точение |
|---|---|
| Главный угол в плане | 95° |
| Крепление пластины | Прижим сверху |
| Присоединение | Расточная оправка |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Правое |
| Диаметр хвостовика | 50 мм |
| Задний угол | Отрицательный |
| Форма пластины | E — ромбическая 75° |
Другие типоразмеры серии
Оправки расточные керамические — прижим сверху, пластина E (ромбическая 75°) — 4 позиции серии, Canela.
| Артикул | Направление резания | Диаметр хвостовика, мм | В список |
|---|---|---|---|
| S40T-CELNL13-CD | Левое | 40 | |
| S40T-CELNR13-CD | Правое | 40 | |
| S50U-CELNL13-CD | Левое | 50 | |
| S50U-CELNR13-CD | Правое | 50 | Текущая |
Совместимость
Связанные позиции по данным производителя — 9 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к S50U-CELNR13-CD.
Пластины токарные по ISO 18324
- ENGN130708CC2Пластина токарная, ромбическая 75°, IC 12,7 мм, сплав CC2, Радиус при вершине 0,8
- ENGN130712CC2Пластина токарная, ромбическая 75°, IC 12,7 мм, сплав CC2, Радиус при вершине 1,2
- ENGN130716CC2Пластина токарная, ромбическая 75°, IC 12,7 мм, сплав CC2, Радиус при вершине 1,6
- ENGN130720CC2Пластина токарная, ромбическая 75°, IC 12,7 мм, сплав CC2, Радиус при вершине 2,0
Винты для пластин1
- 1160Винт Torx M6×1 1160
Оснастка модульная PSC1
- 23.218.50.50/040Удлинитель-переходник PSC JIS B 6339-BT / 50 Ø50, Длина 40 мм
Документы по позиции
Для этой позиции документы пока не привязаны.
