Canela · Пластины токарные — форма S (квадратная 90°) · арт. SPMW120408TL20

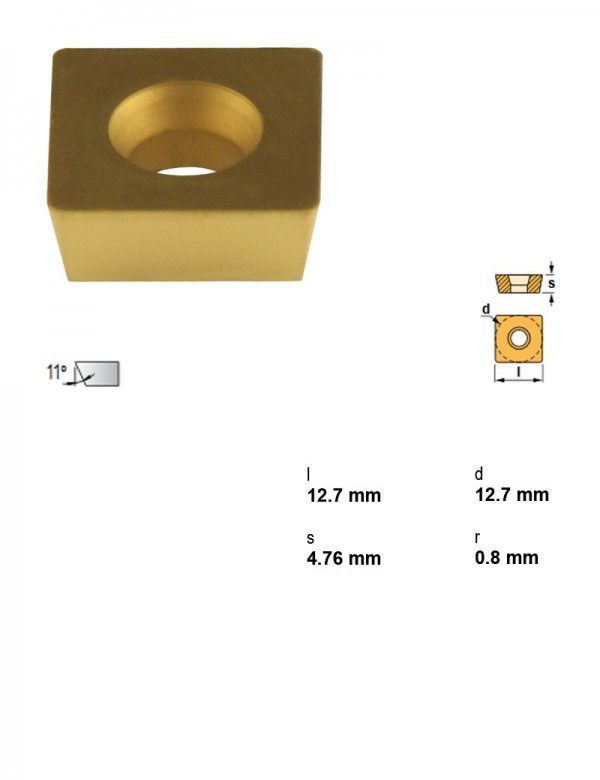

Пластина токарная, квадратная 90°, IC 12,7 мм, сплав TL20
| Применение | Точение |
|---|---|
| Радиус при вершине | 0.8 |
| Характер резания | Непрерывное, лёгкое прерывание, прерывистое |
| Марка сплава | TL20 |
| I.C. | 12,7 мм |
| Вид обработки | Чистовая, получистовая |
| Группа материалов | Сталь |
| Задний угол | Положительный |
| Форма пластины | S — квадратная 90° |
| Толщина пластины | 4,76 мм |
Другие типоразмеры серии
Пластины токарные — форма S (квадратная 90°) — 60 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Пластины токарные по ISO 1832.
| Артикул | Марка сплава | I.C., мм | Радиус при вершине | Применение | Группа материалов | Задний угол | Толщина пластины, мм | В список |
|---|---|---|---|---|---|---|---|---|
| SNMM190616TN30 | TN30 | 19,05 | 1.6 | Точение | Сталь | Отрицательный | 6,35 | |
| SNMM250724TN30 | TN30 | 25,4 | 2.4 | Точение | Сталь | Отрицательный | 7,94 | |
| SPMR090308TN20 | TN20 | 9,52 | 0.8 | Точение | Сталь | Положительный | 3,18 | |
| SPMR120304TN15 | TN15 | 12,7 | 0.4 | Точение | Сталь | Положительный | 3,18 | |
| SPMR120308PM25 | PM25 | 12,7 | 0.8 | Точение | Сталь | Положительный | 3,18 | |
| SPMR120308TN20 | TN20 | 12,7 | 0.8 | Точение | Сталь | Положительный | 3,18 | |
| SPMW120408TL20 | TL20 | 12,7 | 0.8 | Точение | Сталь | Положительный | 4,76 | Текущая |
| SPMW120408TL40 | TL40 | 12,7 | 0.5 | Точение | Сталь | Положительный | 4,76 | |
| SPUN090304ETL20 | TL20 | 9,52 | 0,4 | — | — | — | — | |
| SPUN090308ETL20 | TL20 | 9,52 | 0,8 | — | — | — | — | |
| SPUN120304ETL20 | TL20 | 12,7 | 0,4 | — | — | — | — | |
| SPUN120308ETL20 | TL20 | 12,7 | 0,8 | — | — | — | — |
Совместимость
Связанные позиции по данным производителя — 6 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходит к позициям
У этих позиций SPMW120408TL20 указан производителем как подходящий.
Корпуса сборных фрез6
- 074000005Фреза сборная Ø6 мм, 1 зуб., хвостовик Ø20 мм
- 074000020Фреза сборная Ø20 мм, 2 зуб., хвостовик Ø25 мм, Применение Фрезы фасок и радиусов, Длина 125 мм
- 074007005Фреза сборная Ø6 мм, 1 зуб., хвостовик Ø25 мм
- 074007020Фреза сборная Ø20 мм, 2 зуб., хвостовик Ø25 мм, Применение Фрезы фасок и радиусов, Длина 110 мм
- 074030005Фреза сборная Ø6 мм, 1 зуб., хвостовик Ø3 мм
- 074030020Фреза сборная Ø20 мм, 2 зуб., хвостовик Ø3 мм
Документы по позиции
Для этой позиции документы пока не привязаны.
