Canela · Фрезы сборные — фрезы уступа и торцевые · арт. 023593063

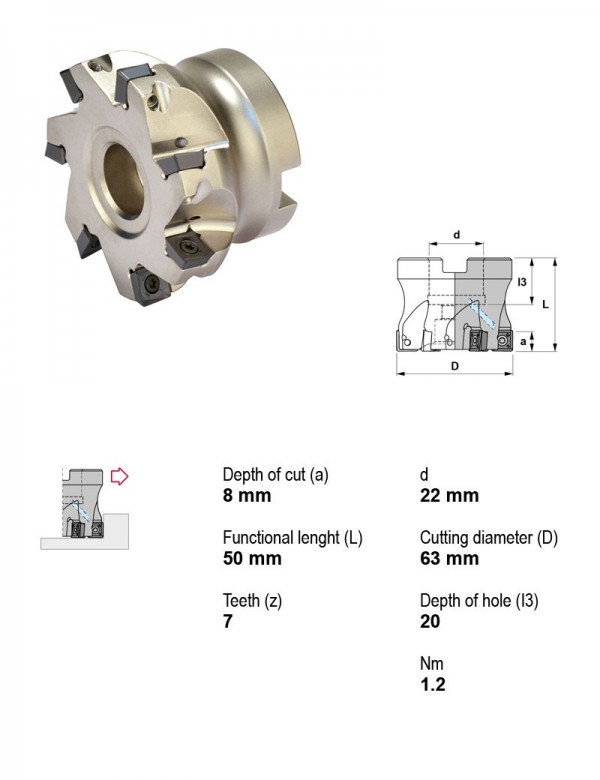

Фреза сборная Ø63 мм, 7 зуб., хвостовик Ø22 мм
| Применение | Фрезы уступа и торцевые |
|---|---|
| Присоединение | Насадная фреза (под оправку) |
| Внутренняя подача СОЖ | Есть |
| Диаметр резания | 63 |
| Диаметр хвостовика | 22 |
| Длина | 40 |
| Задний угол | Положительный |
| Число зубьев | 7 |
Другие типоразмеры серии
Фрезы сборные — фрезы уступа и торцевые — 87 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Корпуса сборных фрез.
| Артикул | Присоединение | Внутренняя подача СОЖ | Диаметр резания | Диаметр хвостовика | Длина | Задний угол | Число зубьев | В список |
|---|---|---|---|---|---|---|---|---|
| 023503025 | Цилиндрический хвостовик | Есть | 25 | 25 | 125 | Положительный | 3 | |
| 023503032 | Цилиндрический хвостовик | Есть | 32 | 32 | 150 | Положительный | 4 | |
| 023506025 | Фреза с резьбовым присоединением | Есть | 25 | M12 | 35 | Положительный | 3 | |
| 023506032 | Фреза с резьбовым присоединением | Есть | 32 | M16 | 35 | Положительный | 4 | |
| 023593040 | Насадная фреза (под оправку) | Есть | 40 | 16 | 40 | Положительный | 5 | |
| 023593050 | Насадная фреза (под оправку) | Есть | 50 | 22 | 40 | Положительный | 6 | |
| 023593063 | Насадная фреза (под оправку) | Есть | 63 | 22 | 40 | Положительный | 7 | Текущая |
| 025593040 | Насадная фреза (под оправку) | Есть | 40 | 16 | 40 | Положительный | 3 | |
| 025593050 | Насадная фреза (под оправку) | Есть | 50 | 22 | 40 | Положительный | 4 | |
| 025593063 | Насадная фреза (под оправку) | Есть | 63 | 27 | 50 | Положительный | 5 | |
| 025593080 | Насадная фреза (под оправку) | Есть | 80 | 27 | 50 | Положительный | 6 | |
| 025593100 | Насадная фреза (под оправку) | Есть | 100 | 32 | 50 | Положительный | 7 |
Совместимость
Связанные позиции по данным производителя — 4 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 023593063.
Пластины фрезерные2
- SDMT09T308TIN21Пластина фрезерная, квадратная 90°, IC 9,10 мм, сплав TIN21
- SDMT09T308TL40Пластина фрезерная, квадратная 90°, IC 9,10 мм, сплав TL40
Державки резьбовые токарные1
- PSC80-SER55080-22Державка резьбовая Ø80 мм
Корпуса сборных фрез1
- 123099160Фреза сборная Ø160 мм, 10 зуб., хвостовик Ø40 мм
