Canela · Пластины фрезерные — фрезерование · арт. SDMT09T308TIN21

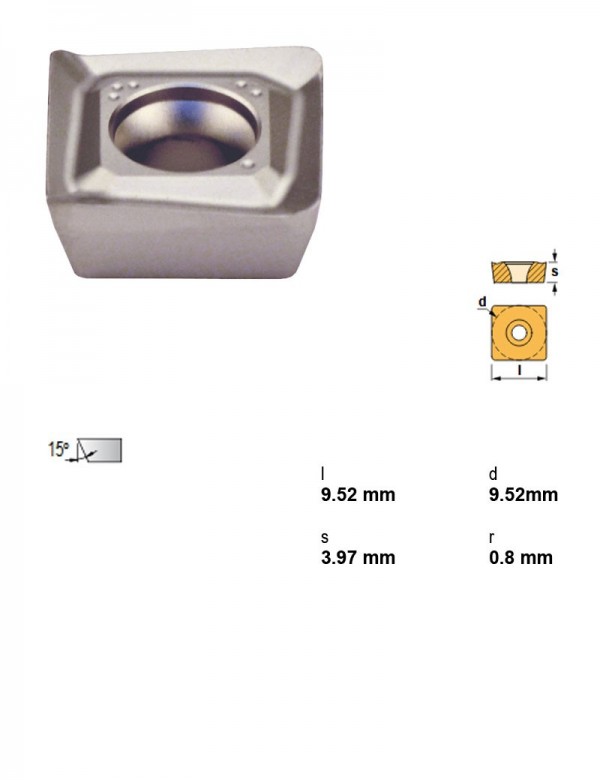

Пластина фрезерная, квадратная 90°, IC 9,10 мм, сплав TIN21
| Применение | Фрезерование |
|---|---|
| Радиус при вершине | 0.8 |
| Марка сплава | TIN21 |
| Вписанная окружность (IC) | 9,1 |
| Группа материалов | Сталь |
| Задний угол | Положительный |
| Форма пластины | S — квадратная 90° |
| Толщина пластины | 3,97 |
Другие типоразмеры серии
Пластины фрезерные — фрезерование — 140 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Пластины фрезерные.
| Артикул | Марка сплава | Группа материалов | Толщина пластины | Форма пластины | Вписанная окружность (IC) | Задний угол | В список |
|---|---|---|---|---|---|---|---|
| RPR10TL10 | TL10 | Сталь | 2,6 | R — круглая | 10 | Положительный | |
| RPR12TL10 | TL10 | Сталь | 3 | R — круглая | 12 | Положительный | |
| RPR16TL10 | TL10 | Сталь | 4 | R — круглая | 16 | Положительный | |
| RPR20TL10 | TL10 | Сталь | 5 | R — круглая | 20 | Положительный | |
| RPR25TL10 | TL10 | Сталь | 6 | R — круглая | 25 | Положительный | |
| RPR32TL10 | TL10 | Сталь | 7 | R — круглая | 32 | Положительный | |
| SDMT09T308TIN21 | TIN21 | Сталь | 3,97 | S — квадратная 90° | 9,1 | Положительный | Текущая |
| SDMT09T308TL40 | TL40 | Сталь | 3,97 | S — квадратная 90° | 9,1 | Положительный | |
| SDMT120508TIN21 | TIN21 | Сталь | 5,56 | S — квадратная 90° | 12,35 | Положительный | |
| SDMT120508TL40 | TL40 | Сталь | 5,56 | S — квадратная 90° | 12,35 | Положительный | |
| SEHT1204AFFN-ALKM15 | KM15 | Чугун | 4,76 | S — квадратная 90° | 12,7 | Положительный | |
| SEHT1204AFNTIN21 | TIN21 | Сталь | 4,76 | S — квадратная 90° | 12,7 | Положительный |
Совместимость
Связанные позиции по данным производителя — 10 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходит к позициям
У этих позиций SDMT09T308TIN21 указан производителем как подходящий.
Корпуса сборных фрез10
- 023503025Фреза сборная Ø25 мм, 3 зуб., хвостовик Ø25 мм
- 023503032Фреза сборная Ø32 мм, 4 зуб., хвостовик Ø32 мм
- 023506025Фреза сборная Ø25 мм, 3 зуб., хвостовик M12
- 023506032Фреза сборная Ø32 мм, 4 зуб., хвостовик M16
- 023593040Фреза сборная Ø40 мм, 5 зуб., хвостовик Ø16 мм
- 023593050Фреза сборная Ø50 мм, 6 зуб., хвостовик Ø22 мм
- 023593063Фреза сборная Ø63 мм, 7 зуб., хвостовик Ø22 мм
- 073503008Фреза сборная Ø8 мм, 1 зуб., хвостовик Ø16 мм
- 073503016Фреза сборная Ø16 мм, 2 зуб., хвостовик Ø20 мм
- 073503020Фреза сборная Ø20 мм, 3 зуб., хвостовик Ø25 мм
Документы по позиции
Для этой позиции технический лист пока не привязан.
