Canela · Фрезы сборные — торцевые и фасочные фрезы · арт. 044090063

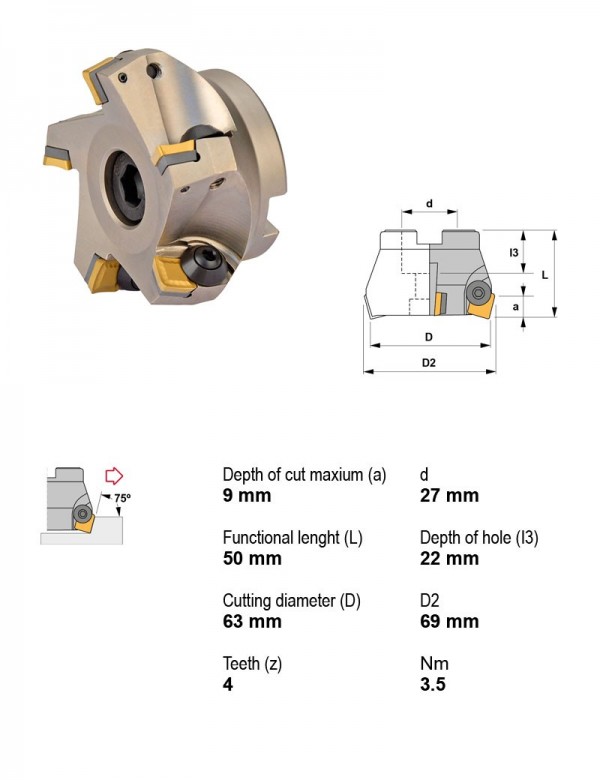

Фреза сборная Ø63 мм, 4 зуб., хвостовик Ø27 мм, Применение Торцевые и фасочные фрезы
| Применение | Торцевые и фасочные фрезы |
|---|---|
| Присоединение | Насадная фреза (под оправку) |
| Внутренняя подача СОЖ | Нет |
| Диаметр резания | 63 мм |
| Диаметр хвостовика | 27 мм |
| Длина | 50 мм |
| Задний угол | Положительный |
| Число зубьев | 4 шт. |
Другие типоразмеры серии
Фрезы сборные — торцевые и фасочные фрезы — 108 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Корпуса сборных фрез.
| Артикул | Внутренняя подача СОЖ | Диаметр резания, мм | Диаметр хвостовика, мм | Длина, мм | Задний угол | Число зубьев, шт. | В список |
|---|---|---|---|---|---|---|---|
| 044090040 | Нет | 40 | 16 | 40 | Положительный | 3 | |
| 044090050 | Нет | 50 | 22 | 40 | Положительный | 3 | |
| 044090063 | Нет | 63 | 27 | 50 | Положительный | 4 | Текущая |
| 044090080 | Нет | 80 | 32 | 50 | Положительный | 5 | |
| 044090100 | Нет | 100 | 40 | 50 | Положительный | 6 | |
| 044090125 | Нет | 125 | 40 | 63 | Положительный | 6 | |
| 044090160 | Нет | 160 | 40 | 63 | Положительный | 7 | |
| 044090200 | Нет | 200 | 60 | 63 | Положительный | 8 | |
| 044099080 | Нет | 80 | 27 | 50 | Положительный | 5 | |
| 044099100 | Нет | 100 | 32 | 50 | Положительный | 7 | |
| 044099125 | Нет | 125 | 40 | 63 | Положительный | 8 | |
| 044099160 | Нет | 160 | 40 | 63 | Положительный | 10 |
Совместимость
Связанные позиции по данным производителя — 14 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 044090063.
Пластины фрезерные5
- SPKN1203EDER-3AKM15Пластина фрезерная, квадратная 90°, IC 12,7 мм, сплав KM15, Толщина пластины 3,18 мм
- SPKN1203EDSR-3CPM25Пластина фрезерная, квадратная 90°, IC 12,7 мм, сплав PM25, Задний угол Положительный, Толщина пластины 3,18 мм
- SPKN1203EDSR-3CTIN25Пластина фрезерная, квадратная 90°, IC 12,7 мм, сплав TIN25, Задний угол Положительный, Толщина пластины 3,18 мм
- SPKN1203EDTRTIN28Пластина фрезерная, квадратная 90°, IC 12,7 мм, сплав TIN28, Толщина пластины 3,18 мм
- SPKR1203EDSRTL40Пластина фрезерная, квадратная 90°, IC 12,7 мм, сплав TL40, Толщина пластины 3,18 мм
Пластины токарные по ISO 18323
- SPUN120304ETL20Пластина токарная, квадратная 90°, IC 12,7 мм, радиус 0,4 мм, сплав TL20
- SPUN120308ETL20Пластина токарная, квадратная 90°, IC 12,7 мм, радиус 0,8 мм, сплав TL20
- SPUN120308FKM15Пластина токарная, квадратная 90°, IC 12,7 мм, радиус 0,8 мм, сплав KM15
Оснастка модульная PSC2
- 16.218.100.63/110Удлинитель-переходник PSC HSK-A100 Ø63
- 23.218.50.50/040Удлинитель-переходник PSC JIS B 6339-BT / 50 Ø50, Длина 40 мм
Винты для пластин1
- 912.12Винт под шестигранник M12×1,7
Запчасти к инструменту1
- 2066Шайба 2066
Корпуса сборных фрез1
- 122003012Фреза сборная Ø12 мм, 1 зуб., хвостовик Ø16 мм, Длина 110 мм
Оправки расточные1
- PSC50-PCLNL27140-12Оправка расточная Ø50 мм, 95°, левое, Диаметр корпуса 27 мм, Длина корпуса 140 мм, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
Документы по позиции
Для этой позиции документы пока не привязаны.
