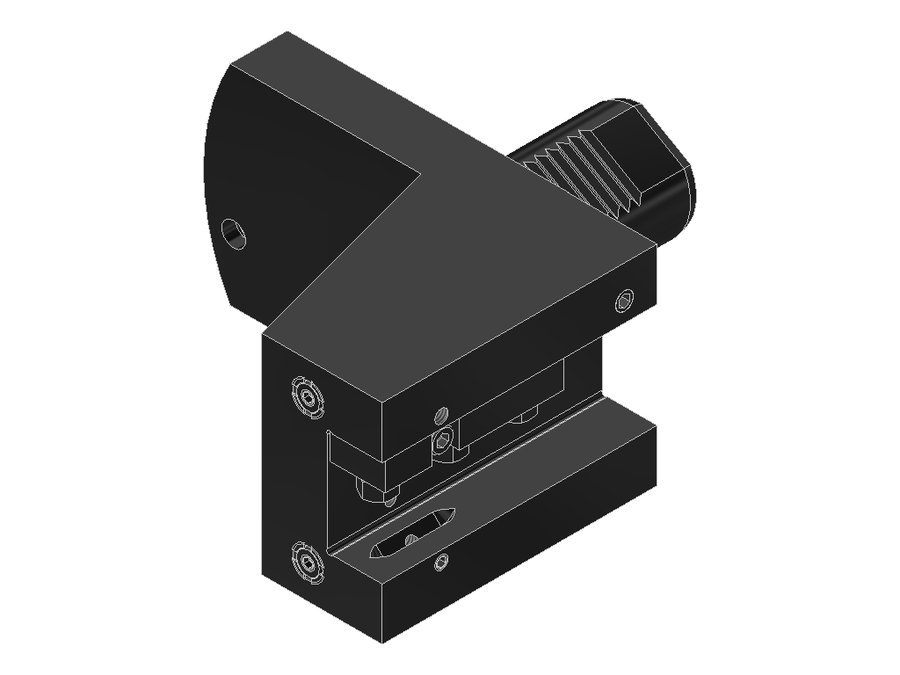

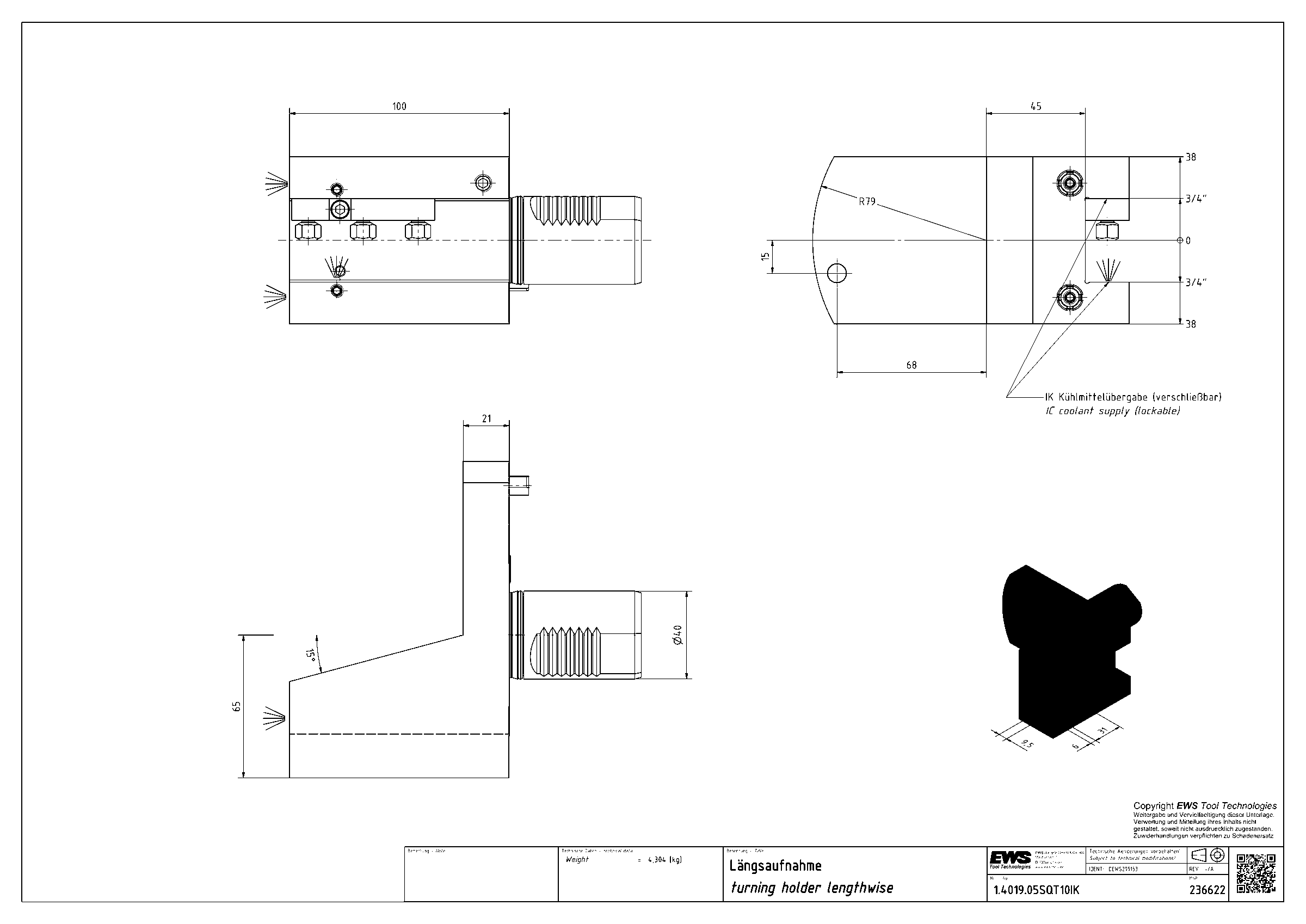

Державка токарная продольная EWS 1.4019.05SQT10IK, хвостовик Ø40, сечение 19,05×19,05 мм
EWS · Державки токарные продольные EWS, присоединение к станку VDI · арт. 1.4019.05SQT10IK

Державка токарная продольная EWS 1.4019.05SQT10IK, хвостовик Ø40, сечение 19,05×19,05 мм

Система фиксации в гнездештифт
Угол выхода0°
Код интерфейса станкаZYV04000315
Код интерфейса инструментаVKT12120135
Диаметр хвостовика40 мм
Исполнениеправое
Присоединение к станкуVDI40, хвостовик повёрнут на 30°
Присоединение инструментахвостовик 3/4"x3/4"
Вылет LPR100 мм
Масса4,304 кг
Высота76 мм
Общая длина160 мм
Ширина144 мм
Заказной номер EWS236622
Радиальная высота38 мм
Радиальная ширина65 мм
Функциональная ширина45 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 1.4019.05SQT10IK в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка продольная правая, форма C1

Токарная державка правого исполнения для правых токарных инструментов.

Инструмент оснащён регулируемым соплом СОЖ.

Внутренний подвод СОЖ
Для режущего инструмента с дополнительным внутренним подводом СОЖ.

Технические особенности

  • Державку можно использовать только с одной стороны
  • Можно зажать один токарный инструмент
  • Прижимную планку можно переоборудовать
  • Положение режущей кромки можно менять между перевёрнутым и стандартным

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки токарные продольные EWS, присоединение к станку VDI — 133 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение к станкуПрисоединение инструментаВылет LPR, ммДиаметр хвостовика, ммВысота, ммОбщая длина, ммВ список
1.3020RLIKVDI30хвостовик 20x20703071125
1.3020TNC65VDI30хвостовик 20x20653070120
1.3025/20G300RLIKWVDI30хвостовик 25x25703080,5125
1.3025G300RLVDI30хвостовик 25x25703080,5125
1.3025G300RLIKVDI30хвостовик 25x25703080,5125
1.4019.05SQT10VDI40, хвостовик повёрнут на 30°хвостовик 3/4"x3/4"1004076160
1.4019.05SQT10IKVDI40, хвостовик повёрнут на 30°хвостовик 3/4"x3/4"1004076160Текущая
1.4020MP610IKVDI40хвостовик 20x20954076155
1.4020SQT10VDI40, хвостовик повёрнут на 30°хвостовик 20x201004076160
1.4020SQT10IKVDI40, хвостовик повёрнут на 30°хвостовик 20x201004076160
1.4025.4MP620IKVDI40хвостовик 1"x1"12040100180
1.4025.4SQT15VDI40, хвостовик повёрнут на 30°хвостовик 1"x1"12040100180

Совместимость

Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 1.4019.05SQT10IK.

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI40Приспособление монтажное EWS MW-VDI40
  • UMB100Приспособление монтажное EWS UMB100

Ключи и отвёртки1

  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx

Документы по позиции

Для этой позиции документы пока не привязаны.
