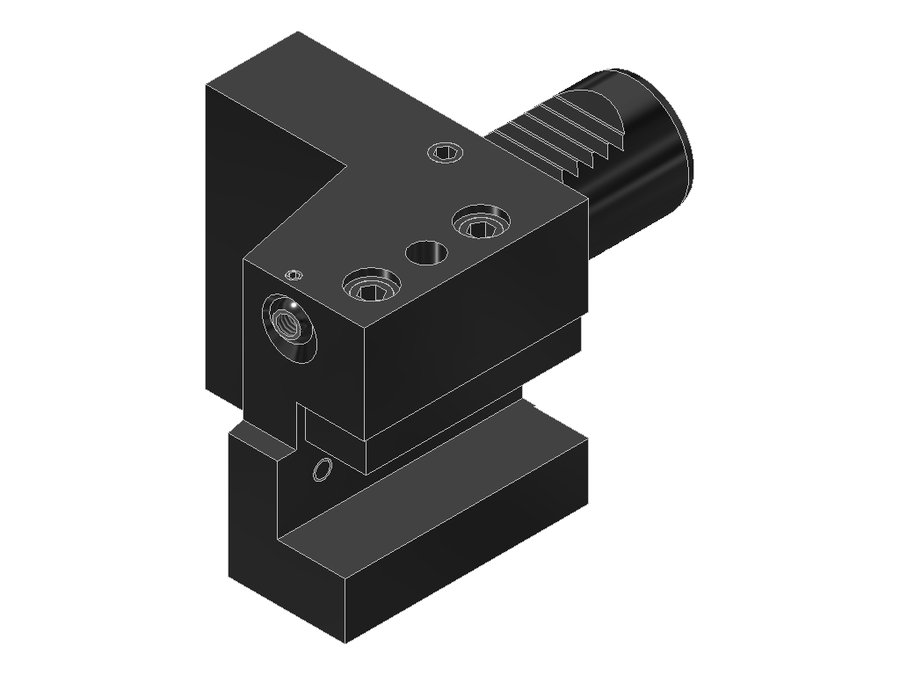

Державка токарная продольная EWS 1.3020TNC65, хвостовик Ø30, сечение 20×20 мм
EWS · Державки токарные продольные EWS, присоединение к станку VDI · арт. 1.3020TNC65

Державка токарная продольная EWS 1.3020TNC65, хвостовик Ø30, сечение 20×20 мм

Угол выхода0°
Код интерфейса станкаZYV03000115
Код интерфейса инструментаVKT20200115
Диаметр хвостовика30 мм
Исполнениеправое
Присоединение к станкуVDI30
Присоединение инструментахвостовик 20x20
Вылет LPR65 мм
Масса1,766 кг
Высота70 мм
Общая длина120 мм
Ширина77 мм
Заказной номер EWS136596
Радиальная высота35 мм
Радиальная ширина42 мм
Функциональная ширина24 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 1.3020TNC65 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка продольная правая, форма C1

Токарная державка правого исполнения для правых токарных инструментов.

Инструмент оснащён регулируемым соплом СОЖ.

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки токарные продольные EWS, присоединение к станку VDI — 133 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение к станкуПрисоединение инструментаВылет LPR, ммДиаметр хвостовика, ммВысота, ммОбщая длина, ммВ список
1.3020/16RLVDI30хвостовик 20x20703071125
1.3020E465VDI30хвостовик 20x20903070145
1.3020G300RLIKWVDI30хвостовик 20x20703080,5125
1.3020IKVDI30хвостовик 20x20703066125
1.3020LT10IKVDI30хвостовик 20x20753080130
1.3020RLIKVDI30хвостовик 20x20703071125
1.3020TNC65VDI30хвостовик 20x20653070120Текущая
1.3025/20G300RLIKWVDI30хвостовик 25x25703080,5125
1.3025G300RLVDI30хвостовик 25x25703080,5125
1.3025G300RLIKVDI30хвостовик 25x25703080,5125
1.4019.05SQT10VDI40, хвостовик повёрнут на 30°хвостовик 3/4"x3/4"1004076160
1.4019.05SQT10IKVDI40, хвостовик повёрнут на 30°хвостовик 3/4"x3/4"1004076160

Совместимость

Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 1.3020TNC65.

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI30-TNX/TNCПриспособление монтажное EWS MW-VDI30-TNX/TNC
  • UMB100Приспособление монтажное EWS UMB100

Подходит к позициям

У этих позиций 1.3020TNC65 указан производителем как подходящий.

Инструмент статический1

  • WA3030LCTXRLÜKАдаптер EWS WA3030LCTXRLÜK, хвостовик Ø30, адаптер VDI30
