EWS · Державки токарные продольные EWS для VDI · арт. 1.4020MP610IK

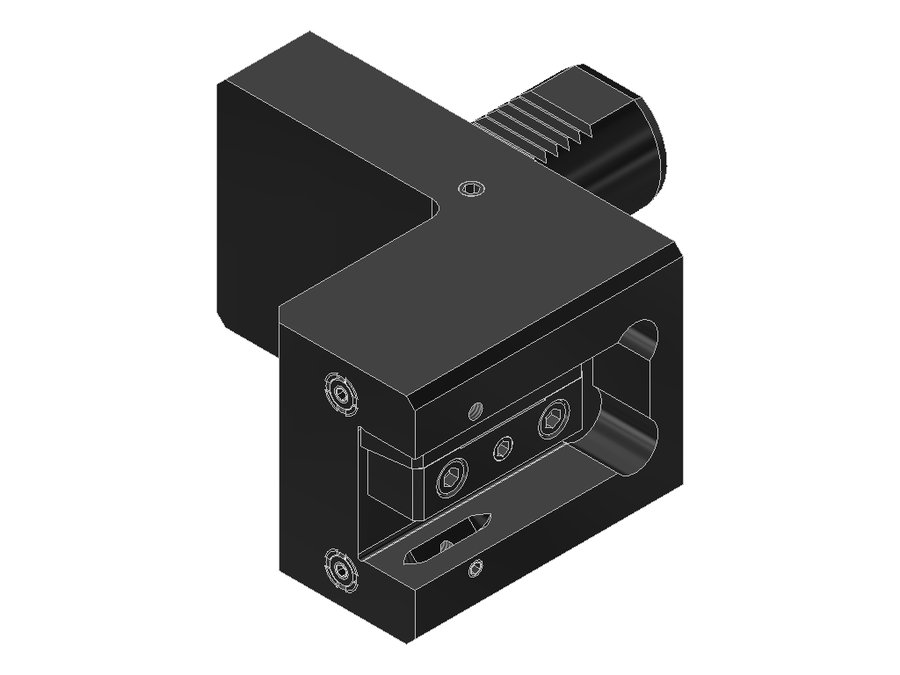

Державка токарная продольная EWS 1.4020MP610IK, хвостовик Ø40, сечение 20×20 мм
| Система фиксации в гнезде | штифт |
|---|---|
| Угол выхода | 0° |
| Код интерфейса станка | ZYV04000415 |
| Код интерфейса инструмента | VKT20200115 |
| Диаметр хвостовика | 40 мм |
| Исполнение | правое |
| Присоединение к станку | VDI40 |
| Присоединение инструмента | хвостовик 20x20 |
| Функциональная длина | 0 мм |
| Вылет LPR | 95 мм |
| Масса | 4,534 кг |
| Высота | 76 мм |
| Общая длина | 155 мм |
| Ширина | 135 мм |
| Заказной номер EWS | 200023 |
| Радиальная высота | 38 мм |
| Радиальная ширина | 85 мм |
| Функциональная ширина | 65 мм |
Другие типоразмеры серии
Державки токарные продольные EWS для VDI — 133 позиции серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Диаметр хвостовика, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 1.3020TNC65 | VDI30 | хвостовик 20x20 | 0 | 65 | 30 | 120 | |
| 1.3025/20G300RLIKW | VDI30 | хвостовик 25x25 | 0 | 70 | 30 | 125 | |
| 1.3025G300RL | VDI30 | хвостовик 25x25 | 0 | 70 | 30 | 125 | |
| 1.3025G300RLIK | VDI30 | хвостовик 25x25 | 0 | 70 | 30 | 125 | |
| 1.4019.05SQT10 | VDI40 shaft rotated 30° | хвостовик 3/4"x3/4" | 0 | 100 | 40 | 160 | |
| 1.4019.05SQT10IK | VDI40 shaft rotated 30° | хвостовик 3/4"x3/4" | 0 | 100 | 40 | 160 | |
| 1.4020MP610IK | VDI40 | хвостовик 20x20 | 0 | 95 | 40 | 155 | Текущая |
| 1.4020SQT10 | VDI40 shaft rotated 30° | хвостовик 20x20 | 0 | 100 | 40 | 160 | |
| 1.4020SQT10IK | VDI40 shaft rotated 30° | хвостовик 20x20 | 0 | 100 | 40 | 160 | |
| 1.4025.4MP620IK | VDI40 | хвостовик 1"x1" | 0 | 120 | 40 | 180 | |
| 1.4025.4SQT15 | VDI40 shaft rotated 30° | хвостовик 1"x1" | 0 | 120 | 40 | 180 | |
| 1.4025.4SQT15IK | VDI40 shaft rotated 30° | хвостовик 1"x1" | 0 | 120 | 40 | 180 |
Совместимость
Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 1.4020MP610IK.
Принадлежности и оснастка для настройки инструмента2
- MW-VDI40-MP610Приспособление монтажное EWS MW-VDI40-MP610, MW-VDI40 for MP610
- UMB100Приспособление монтажное EWS UMB100, UMB100
Ключи и отвёртки1
- AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
