EWS · Державки для U-свёрл со сменными пластинами EWS · арт. 10.940/32

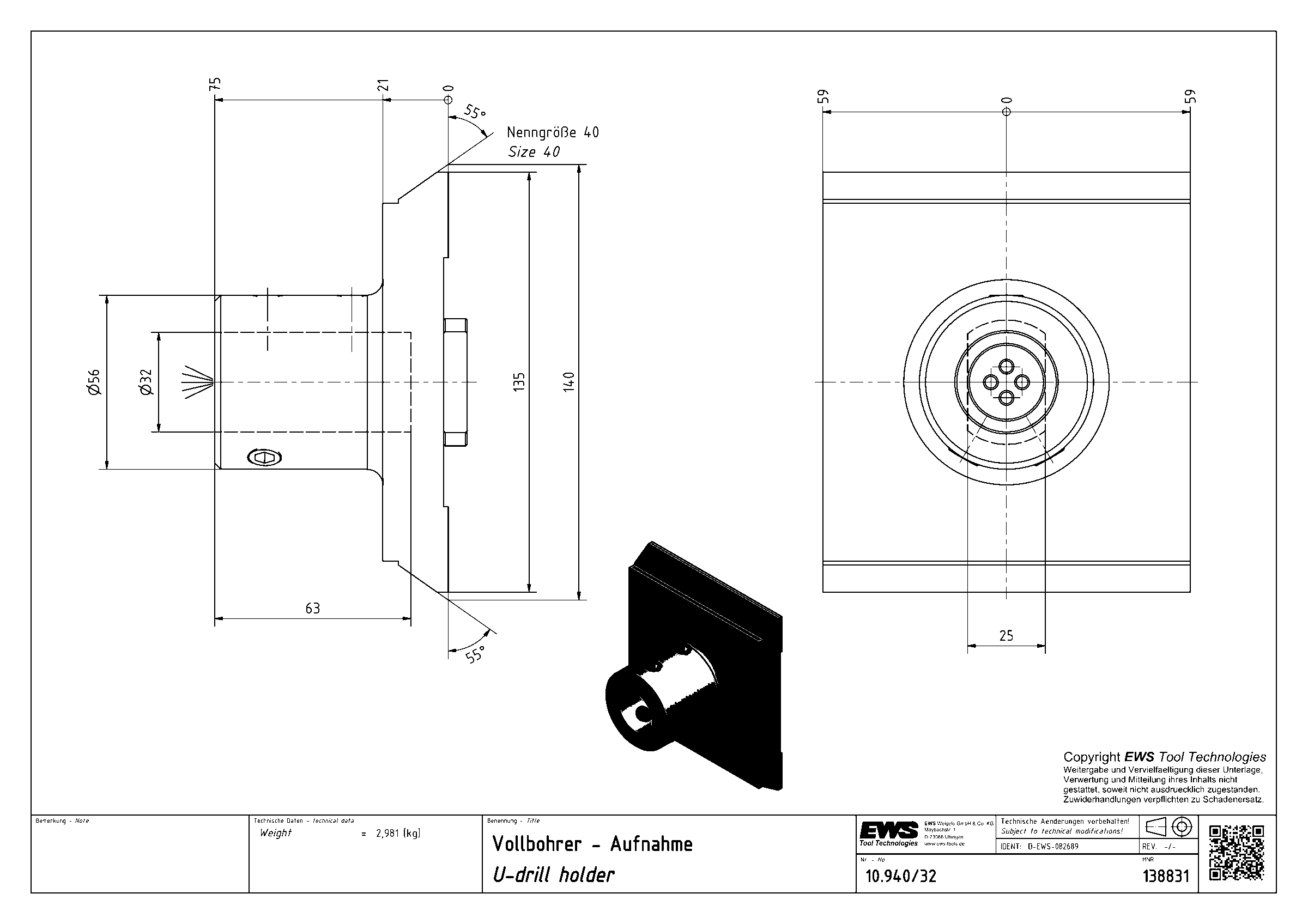

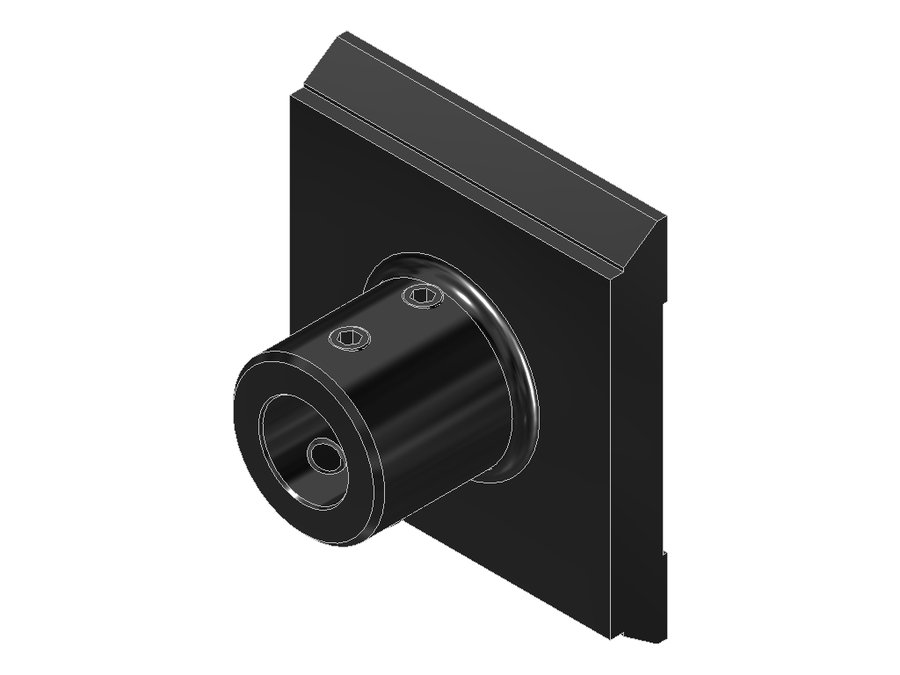

Державка для U-свёрл со сменными пластинами EWS 10.940/32, размер 40, расточная
| Код интерфейса станка | PMD04000115 |
|---|---|
| Код интерфейса инструмента | ZYL03201015 |
| Исполнение | нейтральное |
| Присоединение к станку | номинальный размер 40 |
| Присоединение инструмента | Weldon Ø32 |
| Масса | 2,981 кг |
| Заказной номер EWS | 138831 |
Описание
Державки с зажимом «ласточкин хвост» для тяжёлой обработки
Державки «ласточкин хвост» применяются на 4-позиционных револьверных головках различных производителей.
Благодаря зажиму по «ласточкину хвосту» режущий инструмент закрепляется жёстко и подходит для тяжёлого резания.
Другие типоразмеры серии
Державки для U-свёрл со сменными пластинами EWS — 20 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Присоединение к станку | Масса, кг | Присоединение инструмента | В список |
|---|---|---|---|---|
| 10.930/25 | номинальный размер 32 | 2,141 | — | |
| 10.930/32 | номинальный размер 32 | 2,204 | — | |
| 10.930/40 | номинальный размер 32 | 2,635 | — | |
| 10.930/50 | номинальный размер 32 | 2,887 | — | |
| 10.940/20 | номинальный размер 40 | 2,846 | Weldon Ø20 | |
| 10.940/25 | номинальный размер 40 | 2,948 | Weldon Ø25 | |
| 10.940/32 | номинальный размер 40 | 2,981 | Weldon Ø32 | Текущая |
| 10.940/40 | номинальный размер 40 | 3,55 | Weldon Ø40 | |
| 10.940/50 | номинальный размер 40 | 3,839 | Weldon Ø50 | |
| 10.980/20 | номинальный размер 32 | 8,265 | Weldon Ø20 | |
| 10.980/25 | номинальный размер 32 | 8,195 | Weldon Ø25 | |
| 10.980/32 | номинальный размер 32 | 8,171 | Weldon Ø32 |
Совместимость
Связанные позиции по данным производителя — 2 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 10.940/32.
Инструмент статический2
- 19.32VXT3-ZYLАдаптер для инструмента EWS 19.32VXT3-ZYL, хвостовик Ø32, система EWS Varia VXT3
- PH31.3225-ZYLДержавка плавающая EWS PH31.3225-ZYL, хвостовик Ø32, под цанги, код 250 430E
Документы по позиции
Для этой позиции документы пока не привязаны.
