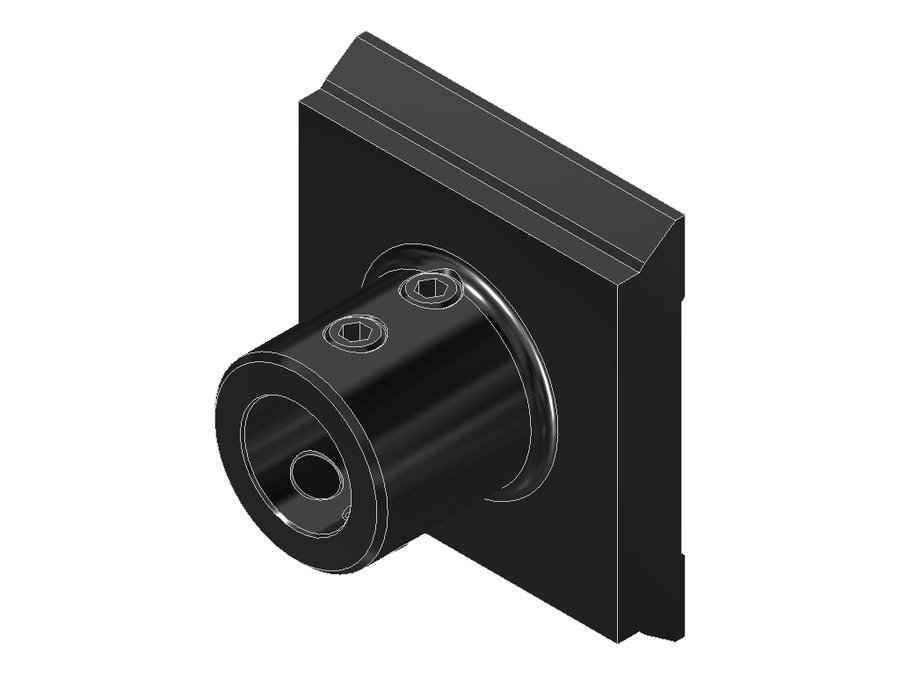

Державка для U-свёрл со сменными пластинами EWS 10.940/40, размер 40, расточная
EWS · Державки для U-свёрл со сменными пластинами EWS · арт. 10.940/40

Державка для U-свёрл со сменными пластинами EWS 10.940/40, размер 40, расточная

Код интерфейса станкаPMD04000115
Код интерфейса инструментаZYL04001015
Исполнениенейтральное
Присоединение к станкуноминальный размер 40
Присоединение инструментаWeldon Ø40
Масса3,55 кг
Заказной номер EWS138832

Описание

Державки с зажимом «ласточкин хвост» для тяжёлой обработки

Державки «ласточкин хвост» применяются на 4-позиционных револьверных головках различных производителей.

Благодаря зажиму по «ласточкину хвосту» режущий инструмент закрепляется жёстко и подходит для тяжёлого резания.

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →
Чертёж 2D (DXF)DXF, на сервере производителя EWS; файл крупный (до 10 МБ)Открыть →

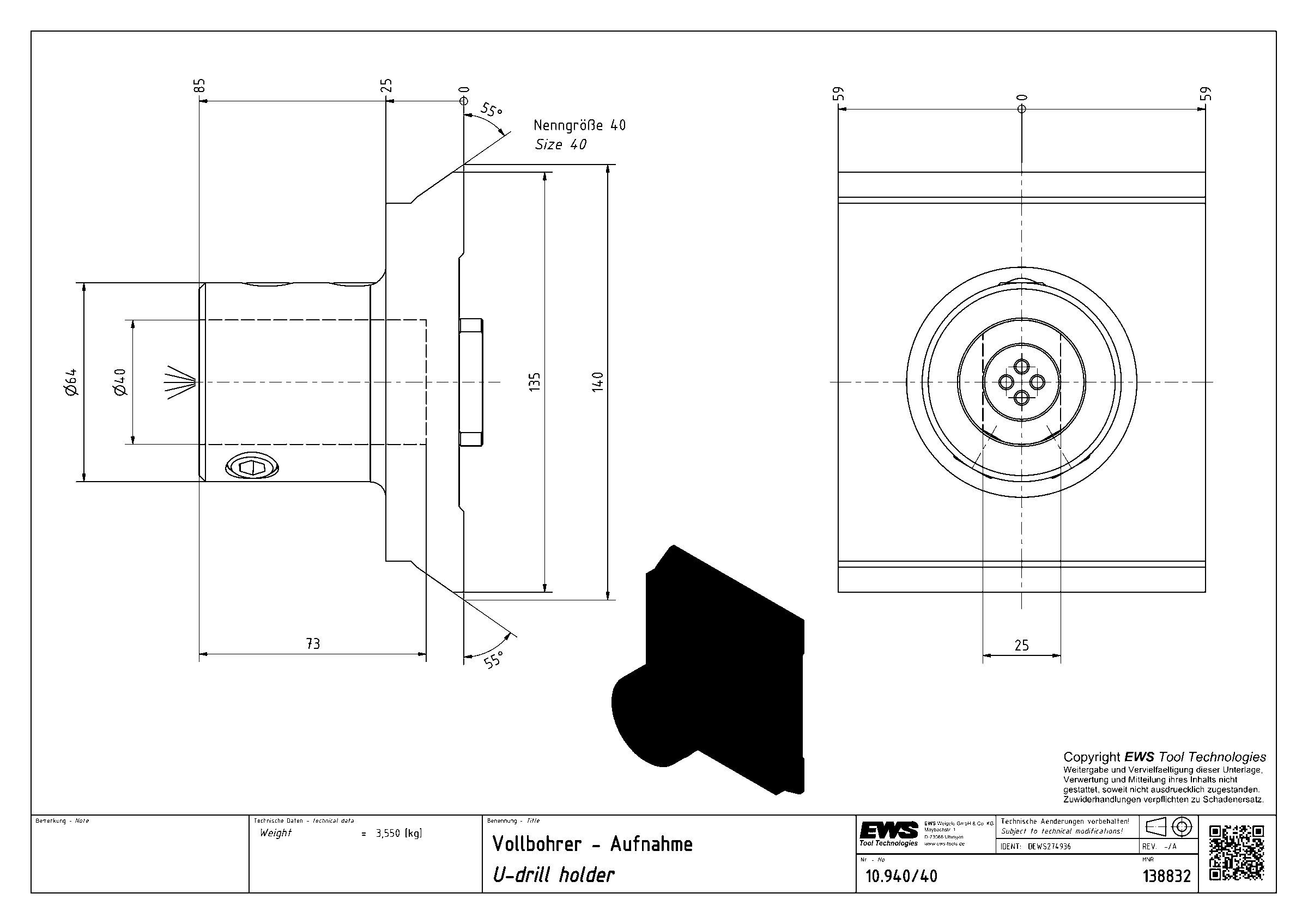

Технический лист с чертежом (PDF)PDF, на сервере производителя EWSОткрыть →

Другие типоразмеры серии

Державки для U-свёрл со сменными пластинами EWS — 20 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение к станкуМасса, кгПрисоединение инструментаВ список
10.930/32номинальный размер 322,204—
10.930/40номинальный размер 322,635—
10.930/50номинальный размер 322,887—
10.940/20номинальный размер 402,846Weldon Ø20
10.940/25номинальный размер 402,948Weldon Ø25
10.940/32номинальный размер 402,981Weldon Ø32
10.940/40номинальный размер 403,55Weldon Ø40Текущая
10.940/50номинальный размер 403,839Weldon Ø50
10.980/20номинальный размер 328,265Weldon Ø20
10.980/25номинальный размер 328,195Weldon Ø25
10.980/32номинальный размер 328,171Weldon Ø32
10.980/40номинальный размер 327,668Weldon Ø40
Показать ещё · всего в серии 20

Совместимость

Связанные позиции по данным производителя — 2 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 10.940/40.

Инструмент статический2

  • 19.40VXT4-ZYLАдаптер для инструмента EWS 19.40VXT4-ZYL, хвостовик Ø40, система EWS Varia VXT4
  • PH31.4032-ZYLДержавка плавающая EWS PH31.4032-ZYL, хвостовик Ø40, под цанги, код 320 470E
