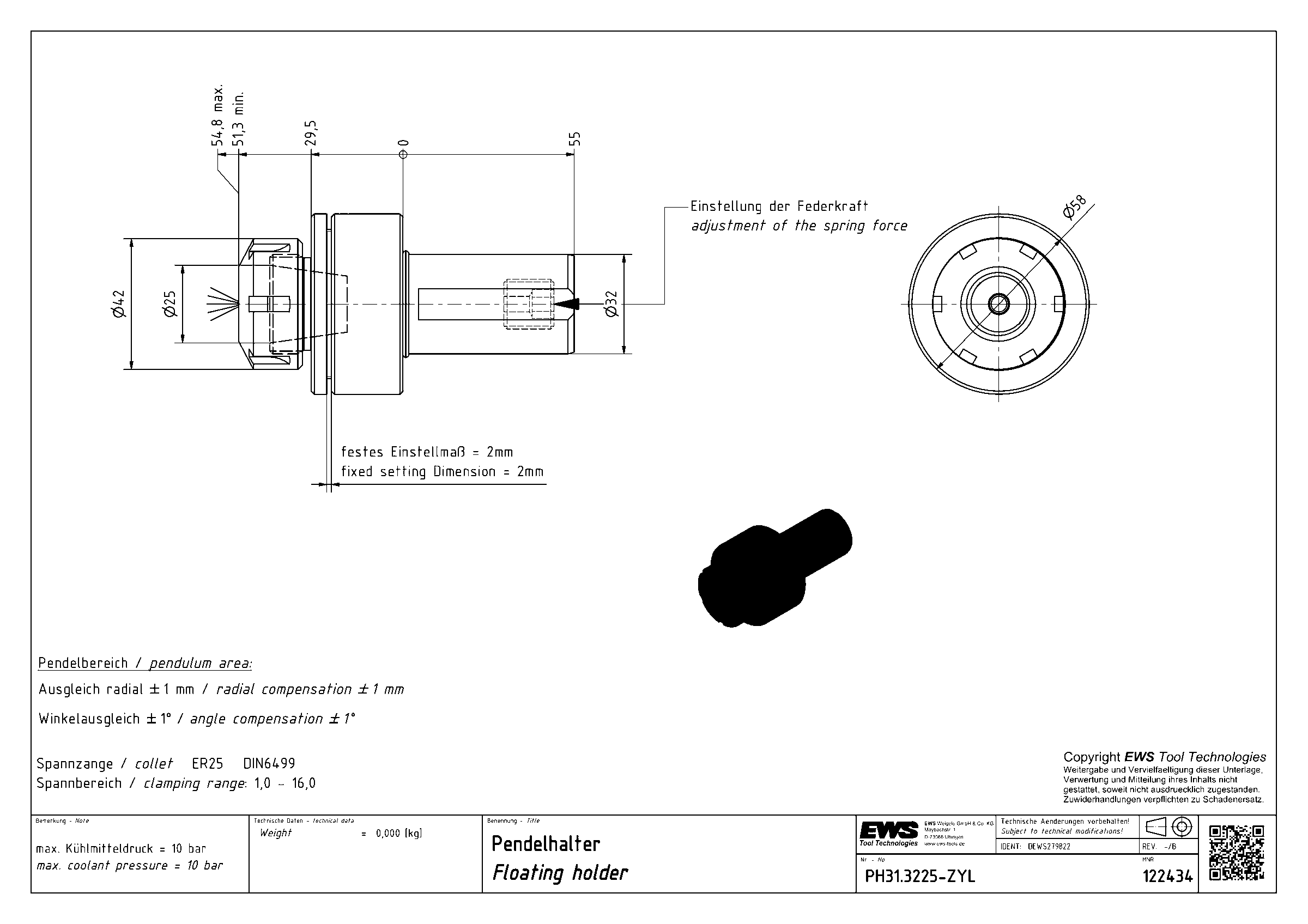

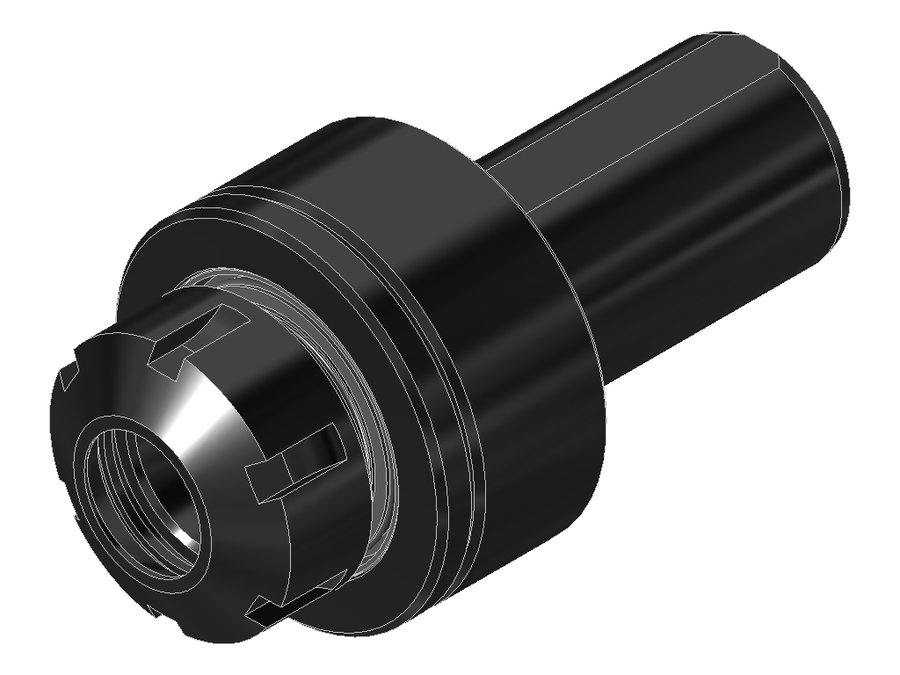

Державка плавающая EWS PH31.3225-ZYL, хвостовик Ø32, под цанги, код 250 430E
EWS · Державки плавающие EWS · арт. PH31.3225-ZYL

Державка плавающая EWS PH31.3225-ZYL, хвостовик Ø32, под цанги, код 250 430E

Угол выхода0°
Диаметр корпуса58 мм
Код интерфейса станкаZYL03201015
Код интерфейса инструментаSZD02500295
Размер цангиER25
Диаметр хвостовика32 мм
Исполнениенейтральное
Присоединение к станкуWeldon Ø32
Присоединение инструментацанга ER25
Функциональная длина52,8 мм
Вылет LPR52,8 мм
Общая длина107,8 мм
Заказной номер EWS122434

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул PH31.3225-ZYL в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державки плавающие

Плавающие державки — державки с плавающим закреплением, которые применяются для режущего инструмента, идущего по предварительно обработанному отверстию. Типичное применение — развёртывание отверстия развёрткой.

Патрон цанговый ER25 DIN 6499

  • Диапазон зажима Ø2–16 мм
  • Для цанги 250 430E
  • Максимальный момент затяжки: 90 Н·м

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки плавающие EWS — 2 позиции серии, EWS.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
PH31.3225-ZYL32Weldon Ø32цанга ER2552,852,8107,8Текущая
PH31.4032-ZYL40Weldon Ø40цанга ER3261,861,8126,8
