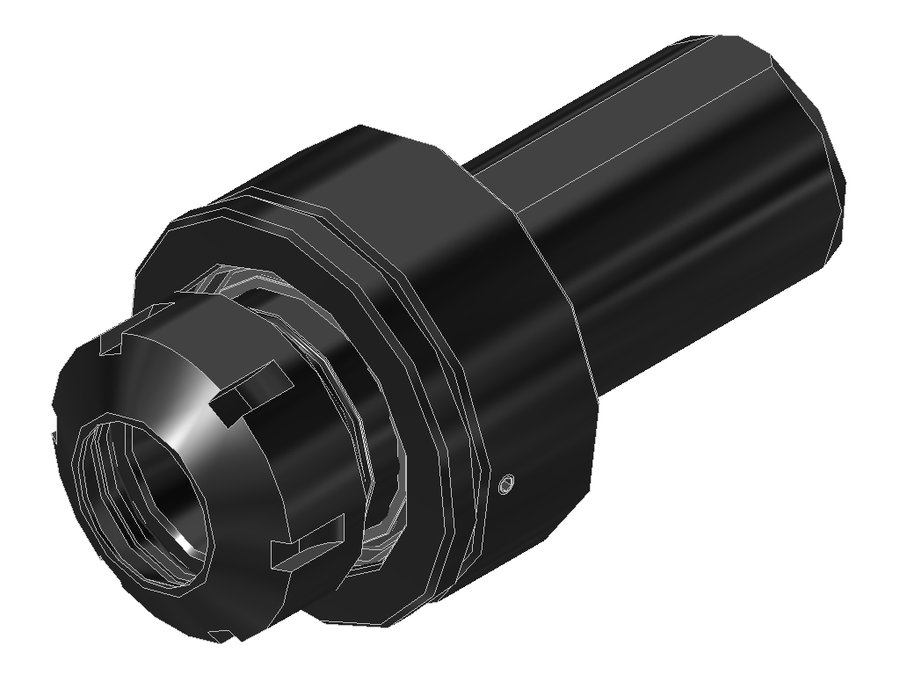

Державка плавающая EWS PH31.4032-ZYL, хвостовик Ø40, под цанги, код 320 470E
| Угол выхода | 0° |
|---|---|
| Диаметр корпуса | 68 мм |
| Код интерфейса станка | ZYL04001015 |
| Код интерфейса инструмента | SZD03200295 |
| Размер цанги | ER32 |
| Диаметр хвостовика | 40 мм |
| Исполнение | нейтральное |
| Присоединение к станку | Weldon Ø40 |
| Присоединение инструмента | цанга ER32 |
| Функциональная длина | 61,8 мм |
| Вылет LPR | 61,8 мм |
| Общая длина | 126,8 мм |
| Заказной номер EWS | 122437 |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул PH31.4032-ZYL в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
Державки плавающие
Плавающие державки — державки с плавающим закреплением, которые применяются для режущего инструмента, идущего по предварительно обработанному отверстию. Типичное применение — развёртывание отверстия развёрткой.
Патрон цанговый ER32 DIN 6499
- Диапазон зажима Ø3–20 мм
- Для цанги 320 470E
- Максимальный момент затяжки: 120 Н·м
Другие типоразмеры серии
Державки плавающие EWS — 2 позиции серии, EWS.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| PH31.3225-ZYL | 32 | Weldon Ø32 | цанга ER25 | 52,8 | 52,8 | 107,8 | |
| PH31.4032-ZYL | 40 | Weldon Ø40 | цанга ER32 | 61,8 | 61,8 | 126,8 | Текущая |
Совместимость
Связанные позиции по данным производителя — 175 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к PH31.4032-ZYL.
Цанги18
- 320 470E-Ø 3Цанга ER32 EWS 320 470E-Ø 3, Ø3 мм
- 320 470E-Ø 4Цанга ER32 EWS 320 470E-Ø 4, Ø4 мм
- 320 470E-Ø 5Цанга ER32 EWS 320 470E-Ø 5, Ø5 мм
- 320 470E-Ø 6Цанга ER32 EWS 320 470E-Ø 6, Ø6 мм
- 320 470E-Ø 7Цанга ER32 EWS 320 470E-Ø 7, Ø7 мм
- 320 470E-Ø 8Цанга ER32 EWS 320 470E-Ø 8, Ø8 мм
- 320 470E-Ø 9Цанга ER32 EWS 320 470E-Ø 9, Ø9 мм
- 320 470E-Ø10Цанга ER32 EWS 320 470E-Ø10, Ø10 мм
- 320 470E-Ø11Цанга ER32 EWS 320 470E-Ø11, Ø11 мм
- 320 470E-Ø12Цанга ER32 EWS 320 470E-Ø12, Ø12 мм
- 320 470E-Ø13Цанга ER32 EWS 320 470E-Ø13, Ø13 мм
- 320 470E-Ø14Цанга ER32 EWS 320 470E-Ø14, Ø14 мм
- 320 470E-Ø15Цанга ER32 EWS 320 470E-Ø15, Ø15 мм
- 320 470E-Ø16Цанга ER32 EWS 320 470E-Ø16, Ø16 мм
- 320 470E-Ø17Цанга ER32 EWS 320 470E-Ø17, Ø17 мм
- 320 470E-Ø18Цанга ER32 EWS 320 470E-Ø18, Ø18 мм
- 320 470E-Ø19Цанга ER32 EWS 320 470E-Ø19, Ø19 мм
- 320 470E-Ø20Цанга ER32 EWS 320 470E-Ø20, Ø20 мм
Гайки цанговые1
- 132 (EWS 104741)Гайка EWS 132, код 1320, тип UM/RD
Ключи и отвёртки1
- 232 (EWS 106733)Ключ для зажимной гайки EWS 232
Подходит к позициям
У этих позиций PH31.4032-ZYL указан производителем как подходящий.
Инструмент статический116
- 10.940/40Державка для U-свёрл со сменными пластинами EWS 10.940/40, размер 40, расточная
- 10.980/40Державка для U-свёрл со сменными пластинами EWS 10.980/40, размер 32, расточная
- 10.990/40Державка для U-свёрл со сменными пластинами EWS 10.990/40, размер 40, расточная
- 17.2540G200RLWДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.2540G200RLW, хвостовик Ø25, отверстие Ø40 мм
- 17.3040CTXTFДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3040CTXTF, хвостовик Ø30, отверстие Ø40 мм
- 17.3040G300RLWДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3040G300RLW, хвостовик Ø30, отверстие Ø40 мм
- 17.3040LCTXДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3040LCTX, хвостовик Ø30, отверстие Ø40 мм
- 17.3040LCTXTFДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3040LCTXTF, хвостовик Ø30, отверстие Ø40 мм
- 17.3040LCTXTF-PLДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3040LCTXTF-PL, хвостовик Ø30, отверстие Ø40 мм
- 17.3040LDCTXДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3040LDCTX, хвостовик Ø30, отверстие Ø40 мм
- 17.3040LDCTXTFДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3040LDCTXTF, хвостовик Ø30, отверстие Ø40 мм
- 17.4040CTXДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4040CTX, хвостовик Ø40, отверстие Ø40 мм
- 17.4040CTXRLTFLZ0-VSДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4040CTXRLTFLZ0-VS, хвостовик Ø40, отверстие Ø40 мм
- 17.4040CTXTFДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4040CTXTF, хвостовик Ø40, отверстие Ø40 мм
- 17.4040CTXTF-PLДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4040CTXTF-PL, хвостовик Ø40, отверстие Ø40 мм
- 17.4040DCTXДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4040DCTX, хвостовик Ø40, отверстие Ø40 мм
- 17.4040DCTXTFДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4040DCTXTF, хвостовик Ø40, отверстие Ø40 мм
- 17.4040DCTXTF-PLДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4040DCTXTF-PL, хвостовик Ø40, отверстие Ø40 мм
- 17.4040DMP620Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4040DMP620, хвостовик Ø40, отверстие Ø40 мм
- 17.4040DSQT15Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4040DSQT15, хвостовик Ø40, отверстие Ø40 мм
- 17.4040DTOEMX100Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4040DTOEMX100, хвостовик Ø40, отверстие Ø40 мм
- 17.4040G300RLWДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4040G300RLW, хвостовик Ø40, отверстие Ø40 мм
- 17.4040G400RLWДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4040G400RLW, хвостовик Ø40, отверстие Ø40 мм
- 17.4040LCTXДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4040LCTX, хвостовик Ø40, отверстие Ø40 мм
- 17.4040LCTXTFДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4040LCTXTF, хвостовик Ø40, отверстие Ø40 мм
- 17.4040LCTXTF-PLДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4040LCTXTF-PL, хвостовик Ø40, отверстие Ø40 мм
- 17.4040LDCTXДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4040LDCTX, хвостовик Ø40, отверстие Ø40 мм
- 17.4040LDCTXRLTFLZ10/Z-100-PLДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4040LDCTXRLTFLZ10/Z-100-PL, хвостовик Ø40, отверстие Ø40 мм
- 17.4040LDCTXRLTFRZ10/Z-100-PLДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4040LDCTXRLTFRZ10/Z-100-PL, хвостовик Ø40, отверстие Ø40 мм
- 17.4040LDCTXRLZ10/Z-100-PLДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4040LDCTXRLZ10/Z-100-PL, хвостовик Ø40, отверстие Ø40 мм
- 17.4040LDCTXTFДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4040LDCTXTF, хвостовик Ø40, отверстие Ø40 мм
- 17.4040LDCTXTF-PLДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4040LDCTXTF-PL, хвостовик Ø40, отверстие Ø40 мм
- 17.4040LT15Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4040LT15, хвостовик Ø40, отверстие Ø40 мм
- 17.4040LTOEMX120Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4040LTOEMX120, хвостовик Ø40, отверстие Ø40 мм
- 17.4040MP610Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4040MP610, хвостовик Ø40, отверстие Ø40 мм
- 17.4040MP620Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4040MP620, хвостовик Ø40, отверстие Ø40 мм
- 17.4040MT20Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4040MT20, хвостовик Ø40, отверстие Ø40 мм
- 17.4040NZ2000Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4040NZ2000, хвостовик Ø40, отверстие Ø40 мм
- 17.4040SQT15Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4040SQT15, хвостовик Ø40, отверстие Ø40 мм
- 17.4040TOEMX100Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4040TOEMX100, хвостовик Ø40, отверстие Ø40 мм
Показаны первые 40 из 116. Остальные — в разделе Инструмент статический.
Адаптеры с хвостовиком по DIN 6987116
- 27.BT4040WL120.KKBОправка для концевых фрез с лыской Weldon, с раздельными каналами СОЖ EWS 27.BT4040WL120.KKB, BT40, d 40 мм, вылет LPR 120 мм
- 27.BT4040WL160Оправка для концевых фрез с лыской Weldon EWS 27.BT4040WL160, BT40, d 40 мм, вылет LPR 160 мм
- 27.SK4040WL120Оправка для концевых фрез с лыской Weldon EWS 27.SK4040WL120, SK40, d 40 мм, вылет LPR 120 мм
- 27.SK4040WL120.KОправка для концевых фрез с лыской Weldon, с каналами СОЖ EWS 27.SK4040WL120.K, SK40, d 40 мм, вылет LPR 120 мм
- 27.SK4040WL120.KKBОправка для концевых фрез с лыской Weldon, с раздельными каналами СОЖ EWS 27.SK4040WL120.KKB, SK40, d 40 мм, вылет LPR 120 мм
- 27.SK4040WL160Оправка для концевых фрез с лыской Weldon EWS 27.SK4040WL160, SK40, d 40 мм, вылет LPR 160 мм
- 27.SK4040WL160.KKBОправка для концевых фрез с лыской Weldon, с раздельными каналами СОЖ EWS 27.SK4040WL160.KKB, SK40, d 40 мм, вылет LPR 160 мм
- 27.SK5040WL100Оправка для концевых фрез с лыской Weldon EWS 27.SK5040WL100, SK50, d 40 мм, вылет LPR 100 мм
- 27.SK5040WL100.KОправка для концевых фрез с лыской Weldon, с каналами СОЖ EWS 27.SK5040WL100.K, SK50, d 40 мм, вылет LPR 100 мм
- 27.SK5040WL100.KKBОправка для концевых фрез с лыской Weldon, с раздельными каналами СОЖ EWS 27.SK5040WL100.KKB, SK50, d 40 мм, вылет LPR 100 мм
- 27.SK5040WL130Оправка для концевых фрез с лыской Weldon EWS 27.SK5040WL130, SK50, d 40 мм, вылет LPR 130 мм
- 27.SK5040WL130.KKBОправка для концевых фрез с лыской Weldon, с раздельными каналами СОЖ EWS 27.SK5040WL130.KKB, SK50, d 40 мм, вылет LPR 130 мм
- 27.SK5040WL160Оправка для концевых фрез с лыской Weldon EWS 27.SK5040WL160, SK50, d 40 мм, вылет LPR 160 мм
- 27.SK5040WL160.KKBОправка для концевых фрез с лыской Weldon, с раздельными каналами СОЖ EWS 27.SK5040WL160.KKB, SK50, d 40 мм, вылет LPR 160 мм
- 27.SK5040WL200Оправка для концевых фрез с лыской Weldon EWS 27.SK5040WL200, SK50, d 40 мм, вылет LPR 200 мм
- 27.SK5040WL200.KKBОправка для концевых фрез с лыской Weldon, с раздельными каналами СОЖ EWS 27.SK5040WL200.KKB, SK50, d 40 мм, вылет LPR 200 мм
Адаптеры с хвостовиком по DIN 69893-1 (HSK-A)16
- 27.HSK63A40L105WPДержавка для свёрл со сменными пластинами EWS 27.HSK63A40L105WP, HSK63A, d 40 мм, вылет LPR 105 мм
- 27.HSK63A40WL125Оправка для концевых фрез с лыской Weldon EWS 27.HSK63A40WL125, HSK63A, d 40 мм, вылет LPR 125 мм
- 27.HSK63A40WL125.KОправка для концевых фрез с лыской Weldon, с каналами СОЖ EWS 27.HSK63A40WL125.K, HSK63A, d 40 мм, вылет LPR 125 мм
- 27.HSK63A40WL125.KKBОправка для концевых фрез с лыской Weldon, с раздельными каналами СОЖ EWS 27.HSK63A40WL125.KKB, HSK63A, d 40 мм, вылет LPR 125 мм
- 27.HSK63A40WL160Оправка для концевых фрез с лыской Weldon EWS 27.HSK63A40WL160, HSK63A, d 40 мм, вылет LPR 160 мм
- 27.HSK63A40WL160.KKBОправка для концевых фрез с лыской Weldon, с раздельными каналами СОЖ EWS 27.HSK63A40WL160.KKB, HSK63A, d 40 мм, вылет LPR 160 мм
- 27.HSK100A40L110WPДержавка для свёрл со сменными пластинами EWS 27.HSK100A40L110WP, HSK100A, d 40 мм, вылет LPR 110 мм
- 27.HSK100A40WL105Оправка для концевых фрез с лыской Weldon EWS 27.HSK100A40WL105, HSK100A, d 40 мм, вылет LPR 105 мм
- 27.HSK100A40WL105.KОправка для концевых фрез с лыской Weldon, с каналами СОЖ EWS 27.HSK100A40WL105.K, HSK100A, d 40 мм, вылет LPR 105 мм
- 27.HSK100A40WL105.KKBОправка для концевых фрез с лыской Weldon, с раздельными каналами СОЖ EWS 27.HSK100A40WL105.KKB, HSK100A, d 40 мм, вылет LPR 105 мм
- 27.HSK100A40WL130Оправка для концевых фрез с лыской Weldon EWS 27.HSK100A40WL130, HSK100A, d 40 мм, вылет LPR 130 мм
- 27.HSK100A40WL130.KKBОправка для концевых фрез с лыской Weldon, с раздельными каналами СОЖ EWS 27.HSK100A40WL130.KKB, HSK100A, d 40 мм, вылет LPR 130 мм
- 27.HSK100A40WL160Оправка для концевых фрез с лыской Weldon EWS 27.HSK100A40WL160, HSK100A, d 40 мм, вылет LPR 160 мм
- 27.HSK100A40WL160.KKBОправка для концевых фрез с лыской Weldon, с раздельными каналами СОЖ EWS 27.HSK100A40WL160.KKB, HSK100A, d 40 мм, вылет LPR 160 мм
- 27.HSK100A40WL200Оправка для концевых фрез с лыской Weldon EWS 27.HSK100A40WL200, HSK100A, d 40 мм, вылет LPR 200 мм
- 27.HSK100A40WL200.KKBОправка для концевых фрез с лыской Weldon, с раздельными каналами СОЖ EWS 27.HSK100A40WL200.KKB, HSK100A, d 40 мм, вылет LPR 200 мм
Адаптеры с хвостовиком по JIS B 6339 (BT MAS)5
- 27.BT4040WL120Оправка для концевых фрез с лыской Weldon EWS 27.BT4040WL120, BT40, d 40 мм, вылет LPR 120 мм
- 27.BT4040WL120.KОправка для концевых фрез с лыской Weldon, с каналами СОЖ EWS 27.BT4040WL120.K, BT40, d 40 мм, вылет LPR 120 мм
- 27.BT5040WL110Оправка для концевых фрез с лыской Weldon, с каналами СОЖ EWS 27.BT5040WL110, BT50, d 40 мм, вылет LPR 110 мм
- 27.BT5040WL110.KОправка для концевых фрез с лыской Weldon, с каналами СОЖ EWS 27.BT5040WL110.K, BT50, d 40 мм, вылет LPR 110 мм
- 27.BT5040WL160Оправка для концевых фрез с лыской Weldon, с каналами СОЖ EWS 27.BT5040WL160, BT50, d 40 мм, вылет LPR 160 мм
Переходники2
- 28.5040SВтулка переходная EWS 28.5040S, хвостовик Ø50, отверстие Ø40 мм
- 28.5040SIKВтулка переходная EWS 28.5040SIK, хвостовик Ø50, отверстие Ø40 мм
Документы по позиции
Для этой позиции документы пока не привязаны.
