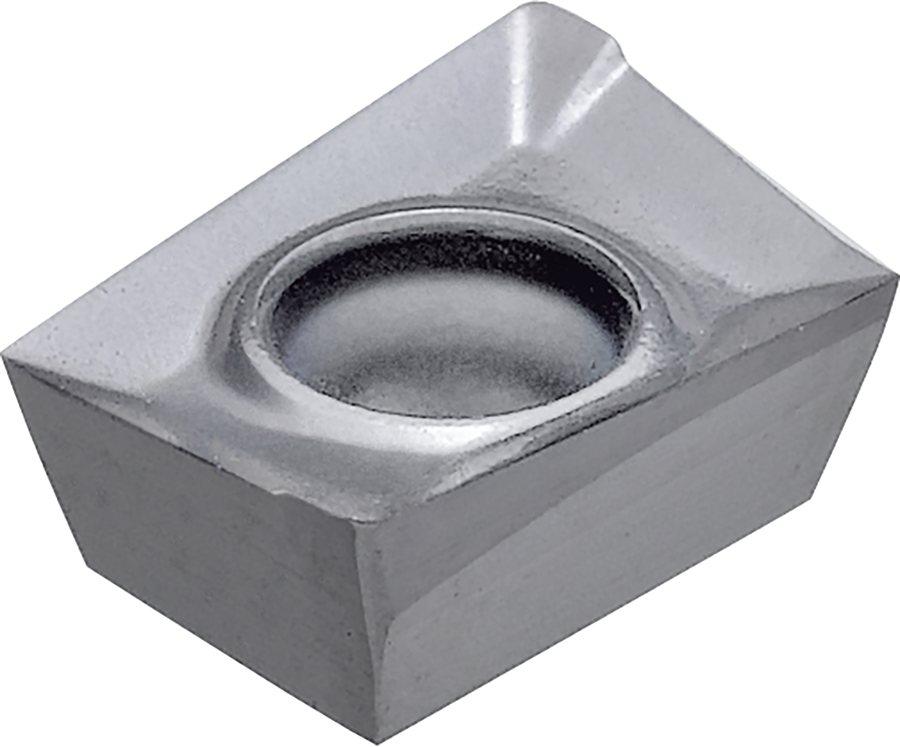

Пластина фрезерная LMT Univex Premium ADHX ADHX 060202FR-ALC LCN10M
LMT Tools · Пластины фрезерные LMT для Univex Premium (ADHX) · арт. 1069025

Пластина фрезерная LMT Univex Premium ADHX ADHX 060202FR-ALC LCN10M

Пластина фрезерная LMT Univex Premium ADHX ADHX 060202FR-ALC LCN10M; материал LCN10M

Пластина (обозначение производителя)ADHX 060202FR-ALC
Диаметр вписанной окружности d4,76 мм
Толщина пластины s2,38 мм
Длина режущей кромки6,35 мм
Длина пластины l6,35 мм
Ширина пластины d4,76 мм
Радиус при вершине r0,2 мм
Угол при вершине пластины85 °
Главный угол в плане90 °
Задний угол15 °
Передний угол пластины25 °
Число режущих кромок пластины2
Класс допуска пластиныH
Исполнение пластиныправое
Стружколом (обозначение)ALC
Диаметр крепёжного отверстия d12 мм
Марка инструментального материалаLCN10M
Обрабатываемые материалы (группы ISO)N
Масса0,001 кг
Номер серии в каталоге LMTADHX
Заказное обозначение LMTADHX 060202FR-ALC LCN10M
Вспомогательный задний угол15 °
Задний угол зачистной кромки15 °
Длина зачистной кромки1 мм

Где найти у производителя

Интернет-магазин LMT · www.lmt-tools.com/de/shop

  • Откройте магазин LMT (lmt-tools.com, раздел Shop) и найдите артикул 1069025 поиском по номеру (Ident No.). Те же позиции есть в каталогах LMT — PDF в разделе «Документы» бренда.

Материалы

LMT: Режимы резания: Univex PremiumPDF, 0.2 МБ, LMT Tools, на английскомОткрыть →
LMT: Univex Premium: торцевые и уступные фрезы 90° (нем., англ.)PDF, 2.6 МБ, LMT ToolsОткрыть →
LMT: Univex Premium: концевые и торцевые фрезы 90° (нем., англ.)PDF, 2.8 МБ, LMT ToolsОткрыть →
LMT: Каталог Фрезы со сменными пластинами (нем., англ.)PDF, 8.6 МБ, LMT ToolsОткрыть →

Другие типоразмеры серии

Пластины фрезерные LMT для Univex Premium (ADHX) — 32 позиции серии, LMT Tools.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Пластины фрезерные.

АртикулПластина (обозначение производителя)Диаметр вписанной окружности d, ммТолщина пластины s, ммДлина режущей кромки, ммДлина пластины l, ммШирина пластины d, ммРадиус при вершине r, ммДиаметр крепёжного отверстия d1, ммМарка инструментального материалаВ список
1069025ADHX 060202FR-ALC4,762,386,356,354,760,22LCN10MТекущая
1069059ADHX 090308FR-ALC5,563,189,529,525,560,82,8LCN10M
1069074ADHX 120408FR-ALC7,44,7612,712,77,40,83,4LCN10M
1069079ADHX 120412FR-ALC7,44,7612,712,77,41,23,4LCN10M
1069084ADHX 120416FR-ALC7,44,7612,712,77,41,63,4LCN10M
1069089ADHX 120420FR-ALC7,44,7612,712,77,423,4LCN10M
2414009ADHX 170508FR-ALC9,525,617,517,59,520,83,8LCN10M
7019458ADHX 090308FR-ALC5,563,189,529,525,560,82,8LWN10M
7019511ADHX 120408FR-ALC7,44,7612,712,77,40,83,4LWN10M
7019512ADHX 120412FR-ALC7,44,7612,712,77,41,23,4LWN10M
7019513ADHX 120416FR-ALC7,44,7612,712,77,41,63,4LWN10M
7019514ADHX 120420FR-ALC7,44,7612,712,77,423,4LWN10M
Показать ещё · всего в серии 32

Совместимость

Связанные позиции, подобранные по обозначениям и размерам — 7 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходит к позициям

1069025 подходит к этим позициям по обозначению и размерам посадки.

Корпуса сборных фрез7

  • 1045063Фреза сборная LMT Univex Premium хвостовик Ø12
  • 1045064Фреза сборная LMT Univex Premium хвостовик Ø16 · EMU90 A06.016BN-I
  • 1045066Фреза сборная LMT Univex Premium хвостовик Ø20 · EMU90 A06.020BN-I
  • 1045068Фреза сборная LMT Univex Premium хвостовик Ø25 · EMU90 A06.025BI-I
  • 7012580Фреза сборная LMT Univex Premium на винте Ø12
  • 7012582Фреза сборная LMT Univex Premium на винте Ø16
  • 7012584Фреза сборная LMT Univex Premium на винте Ø20 · EMU90 A06.020TS-I

Документы по позиции
