LMT Tools · Пластины фрезерные LMT для Univex Premium (ADKX) · арт. 1069030

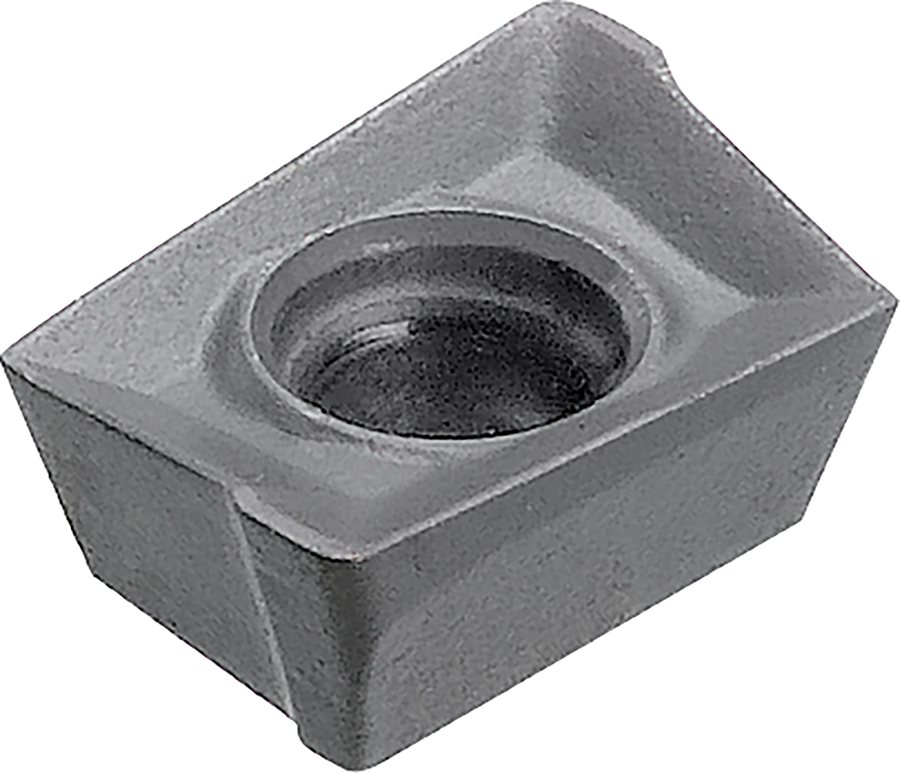

Пластина фрезерная LMT Univex Premium ADKX ADKX 060204SR LCP40M
Пластина фрезерная LMT Univex Premium ADKX ADKX 060204SR LCP40M; материал LCP40M
| Пластина (обозначение производителя) | ADKX 060204SR |
|---|---|
| Диаметр вписанной окружности d | 4,76 мм |
| Толщина пластины s | 2,38 мм |
| Длина режущей кромки | 6,35 мм |
| Длина пластины l | 6,35 мм |
| Ширина пластины d | 12 мм |
| Радиус при вершине r | 0,4 мм |
| Угол при вершине пластины | 85 ° |
| Главный угол в плане | 90 ° |
| Задний угол | 15 ° |
| Передний угол пластины | 25 ° |
| Число режущих кромок пластины | 2 |
| Класс допуска пластины | K |
| Исполнение пластины | правое |
| Диаметр крепёжного отверстия d1 | 2 мм |
| Марка инструментального материала | LCP40M |
| Обрабатываемые материалы (группы ISO) | P |
| Масса | 0,001 кг |
| Номер серии в каталоге LMT | ADKX |
| Заказное обозначение LMT | ADKX 060204SR LCP40M |
| Вспомогательный задний угол | 15 ° |
| Задний угол зачистной кромки | 15 ° |
| Длина зачистной кромки | 0,8 мм |
Где найти у производителя
Интернет-магазин LMT · www.lmt-tools.com/de/shop
- Откройте магазин LMT (lmt-tools.com, раздел Shop) и найдите артикул 1069030 поиском по номеру (Ident No.). Те же позиции есть в каталогах LMT — PDF в разделе «Документы» бренда.
Другие типоразмеры серии
Пластины фрезерные LMT для Univex Premium (ADKX) — 59 позиций серии, LMT Tools.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Пластины фрезерные.
| Артикул | Пластина (обозначение производителя) | Диаметр вписанной окружности d, мм | Толщина пластины s, мм | Длина режущей кромки, мм | Длина пластины l, мм | Ширина пластины d, мм | Радиус при вершине r, мм | Диаметр крепёжного отверстия d1, мм | Марка инструментального материала | В список |
|---|---|---|---|---|---|---|---|---|---|---|
| 1069020 | ADKX 060202SR | 4,76 | 2,38 | 6,35 | 6,35 | 4,76 | 0,2 | 2 | LCP40M | |
| 1069021 | ADKX 060202SR | 4,76 | 2,38 | 6,35 | 6,35 | 4,76 | 0,2 | 2 | LCKP10M | |
| 1069030 | ADKX 060204SR | 4,76 | 2,38 | 6,35 | 6,35 | 12 | 0,4 | 2 | LCP40M | Текущая |
| 1069031 | ADKX 060204SR | 4,76 | 2,38 | 6,35 | 6,35 | 4,76 | 0,4 | 2 | LCKP10M | |
| 1069050 | ADKX 090304SR-TR | 5,56 | 3,18 | 9,52 | 9,52 | 5,56 | 0,4 | 2,8 | LCP40M | |
| 1069051 | ADKX 090304SR-TR | 5,56 | 3,18 | 9,52 | 9,52 | 5,56 | 0,4 | 2,8 | LCKP10M | |
| 1069055 | ADKX 090308SR-TR | 5,56 | 3,18 | 9,52 | 9,52 | 5,56 | 0,8 | 2,8 | LCP40M | |
| 1069056 | ADKX 090308SR-TR | 5,56 | 3,18 | 9,52 | 9,52 | 5,56 | 0,8 | 2,8 | LCKP10M | |
| 1069060 | ADKX 090312SR-TR | 5,56 | 3,18 | 9,52 | 9,52 | 5,56 | 1,2 | 2,8 | LCP40M | |
| 1069065 | ADKX 090316SR-TR | 5,56 | 3,18 | 9,52 | 9,52 | 5,56 | 1,6 | 2,8 | LCP40M | |
| 1069070 | ADKX 120408SR-TR | 7,4 | 4,76 | 12,7 | 12,7 | 7,4 | 0,8 | 3,4 | LCP40M | |
| 1069071 | ADKX 120408SR-TR | 7,4 | 4,76 | 12,7 | 12,7 | 7,4 | 0,8 | 3,4 | LCKP10M |
Совместимость
Связанные позиции, подобранные по обозначениям и размерам — 7 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходит к позициям
1069030 подходит к этим позициям по обозначению и размерам посадки.
Корпуса сборных фрез7
- 1045063Фреза сборная LMT Univex Premium хвостовик Ø12
- 1045064Фреза сборная LMT Univex Premium хвостовик Ø16 · EMU90 A06.016BN-I
- 1045066Фреза сборная LMT Univex Premium хвостовик Ø20 · EMU90 A06.020BN-I
- 1045068Фреза сборная LMT Univex Premium хвостовик Ø25 · EMU90 A06.025BI-I
- 7012580Фреза сборная LMT Univex Premium на винте Ø12
- 7012582Фреза сборная LMT Univex Premium на винте Ø16
- 7012584Фреза сборная LMT Univex Premium на винте Ø20 · EMU90 A06.020TS-I
