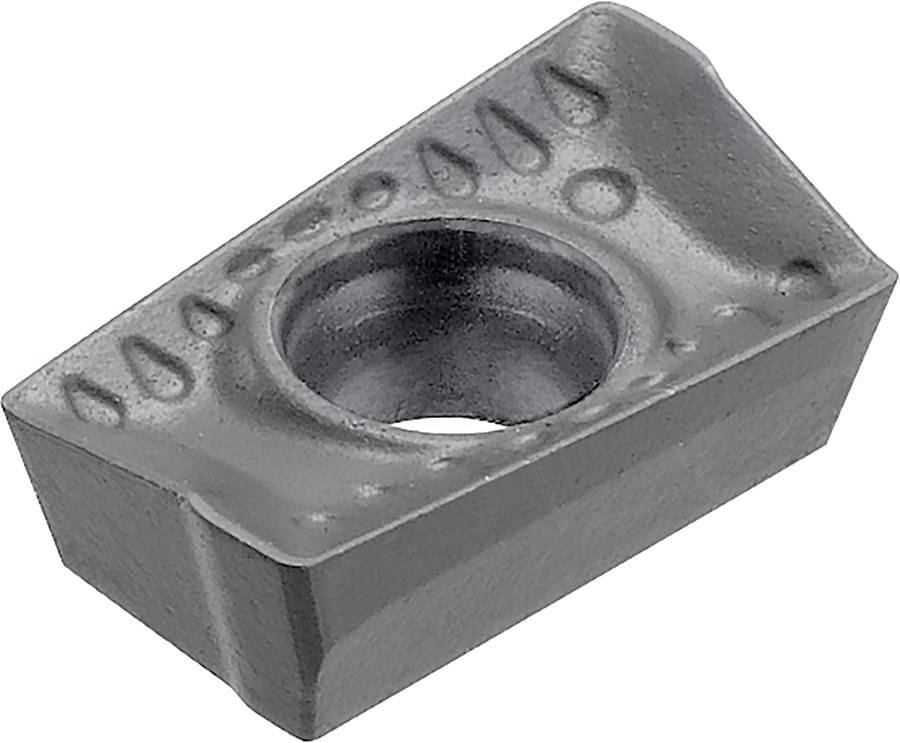

Пластина фрезерная LMT Univex Premium ADKX ADKX 090312SR-TR LCP40M
LMT Tools · Пластины фрезерные LMT для Univex Premium (ADKX) · арт. 1069060

Пластина фрезерная LMT Univex Premium ADKX ADKX 090312SR-TR LCP40M

Пластина фрезерная LMT Univex Premium ADKX ADKX 090312SR-TR LCP40M; материал LCP40M

Пластина (обозначение производителя)ADKX 090312SR-TR
Диаметр вписанной окружности d5,56 мм
Толщина пластины s3,18 мм
Длина режущей кромки9,52 мм
Длина пластины l9,52 мм
Ширина пластины d5,56 мм
Радиус при вершине r1,2 мм
Угол при вершине пластины85 °
Главный угол в плане90 °
Задний угол15 °
Передний угол пластины25 °
Число режущих кромок пластины2
Класс допуска пластиныK
Исполнение пластиныправое
Стружколом (обозначение)TR
Диаметр крепёжного отверстия d12,8 мм
Марка инструментального материалаLCP40M
Обрабатываемые материалы (группы ISO)P
Масса0,001 кг
Номер серии в каталоге LMTADKX
Заказное обозначение LMTADKX 090312SR-TR LCP40M
Вспомогательный задний угол15 °
Задний угол зачистной кромки15 °
Длина зачистной кромки0,2 мм

Где найти у производителя

Интернет-магазин LMT · www.lmt-tools.com/de/shop

  • Откройте магазин LMT (lmt-tools.com, раздел Shop) и найдите артикул 1069060 поиском по номеру (Ident No.). Те же позиции есть в каталогах LMT — PDF в разделе «Документы» бренда.

Материалы

LMT: Режимы резания: Univex PremiumPDF, 0.2 МБ, LMT Tools, на английскомОткрыть →
LMT: Univex Premium: торцевые и уступные фрезы 90° (нем., англ.)PDF, 2.6 МБ, LMT ToolsОткрыть →
LMT: Univex Premium: концевые и торцевые фрезы 90° (нем., англ.)PDF, 2.8 МБ, LMT ToolsОткрыть →
LMT: Каталог Фрезы со сменными пластинами (нем., англ.)PDF, 8.6 МБ, LMT ToolsОткрыть →

Другие типоразмеры серии

Пластины фрезерные LMT для Univex Premium (ADKX) — 59 позиций серии, LMT Tools.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Пластины фрезерные.

АртикулПластина (обозначение производителя)Диаметр вписанной окружности d, ммТолщина пластины s, ммДлина режущей кромки, ммДлина пластины l, ммШирина пластины d, ммРадиус при вершине r, ммДиаметр крепёжного отверстия d1, ммМарка инструментального материалаВ список
1069030ADKX 060204SR4,762,386,356,35120,42LCP40M
1069031ADKX 060204SR4,762,386,356,354,760,42LCKP10M
1069050ADKX 090304SR-TR5,563,189,529,525,560,42,8LCP40M
1069051ADKX 090304SR-TR5,563,189,529,525,560,42,8LCKP10M
1069055ADKX 090308SR-TR5,563,189,529,525,560,82,8LCP40M
1069056ADKX 090308SR-TR5,563,189,529,525,560,82,8LCKP10M
1069060ADKX 090312SR-TR5,563,189,529,525,561,22,8LCP40MТекущая
1069065ADKX 090316SR-TR5,563,189,529,525,561,62,8LCP40M
1069070ADKX 120408SR-TR7,44,7612,712,77,40,83,4LCP40M
1069071ADKX 120408SR-TR7,44,7612,712,77,40,83,4LCKP10M
1069075ADKX 120412SR-TR7,44,7612,712,77,41,23,4LCP40M
1069076ADKX 120412SR-TR7,44,7612,712,77,41,23,4LCKP10M
Показать ещё · всего в серии 59

Совместимость

Связанные позиции, подобранные по обозначениям и размерам — 12 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходит к позициям

1069060 подходит к этим позициям по обозначению и размерам посадки.

Корпуса сборных фрез12

  • 1045071Фреза сборная LMT Univex Premium хвостовик Ø16 · EMU90 A09.016BN-I
  • 1045072Фреза сборная LMT Univex Premium хвостовик Ø20 · EMU90 A09.020BN-I
  • 1045073Фреза сборная LMT Univex Premium хвостовик Ø20 · EMU90 A09.020BN-IF
  • 1045074Фреза сборная LMT Univex Premium хвостовик Ø25 · EMU90 A09.025BI-I
  • 1045075Фреза сборная LMT Univex Premium хвостовик Ø25 · EMU90 A09.025BI-IF
  • 7012585Фреза сборная LMT Univex Premium на винте Ø20 · EMU90 A09.020TS-I
  • 7012586Фреза сборная LMT Univex Premium на винте Ø25
  • 7012587Фреза сборная LMT Univex Premium на винте Ø32 · EMU90 A09.032TH-I
  • 7249850Фреза сборная LMT Univex Premium насадная Ø40 · FMU90 A09.040AN-IW
  • 7249851Фреза сборная LMT Univex Premium насадная Ø40 · FMU90 A09.040AN-I
  • 7249852Фреза сборная LMT Univex Premium насадная Ø50 · FMU90 A09.050AN-IW
  • 7249855Фреза сборная LMT Univex Premium насадная Ø63 · FMU90 A09.063AN-I
