Kemmler · Зажимные гайки для цанг · арт. 112.02.13

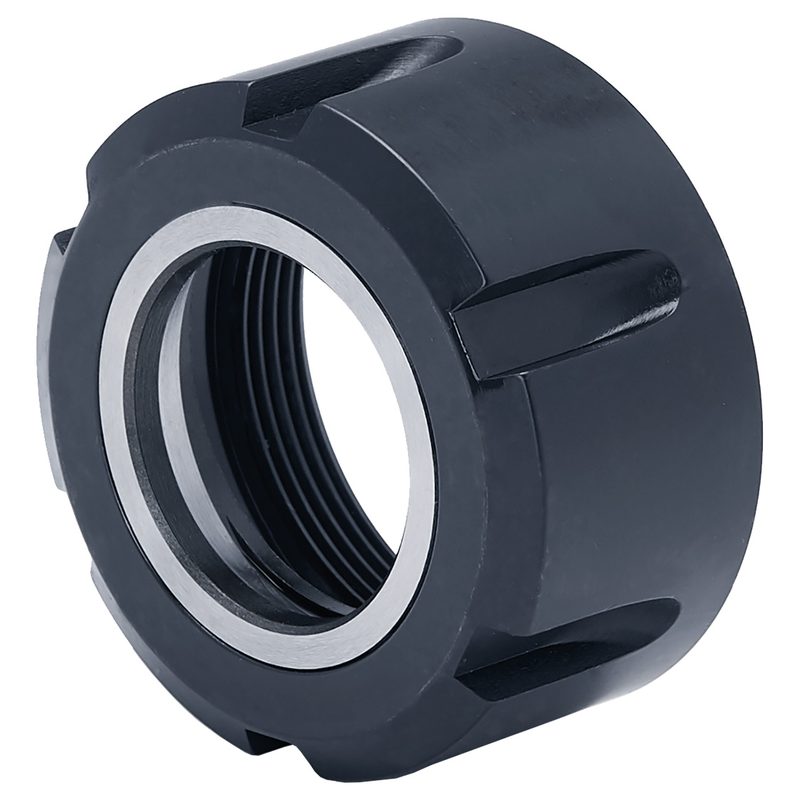

Зажимная гайка ER 20, 2-13, на подшипниках скольжения, ISO 15488 (DIN 6499), 112.02.13
| Диапазон диаметров зажимаемого инструмента (DCONWS), мм | 2 – 13 |
|---|---|
| EAN | 4250001167738 |
| Масса | 0,3 кг |
| Резьба станочной стороны (THSZMS) | M25×1,5 |
| Момент затяжки (TQ) | 75 Н·м |
| Система / типоразмер | 428E | ER 20 |
| Исполнение / для изделий | ISO 15488 |
| Диаметр гайки (DLN) | 35 мм |
| Размер HLN (по чертежу производителя) | 21,8 мм |
Другие типоразмеры серии
Зажимные гайки для цанг — 33 позиции серии, Kemmler.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Гайки цанговые.
| Артикул | Диапазон диаметров зажимаемого инструмента (DCONWS), мм | Масса, кг | Резьба станочной стороны (THSZMS) | Система / типоразмер | Диаметр гайки (DLN), мм | В список |
|---|---|---|---|---|---|---|
| 110.02.26 | 3 – 26 | 0,35 | M50 × 1,5 | 472E | ER 40 | 63 | |
| 110.P2.20 | 2 – 20 | 0,2 | M40 × 1,5 | 470 E | ER 32 | 50 | |
| 112.01.16 | 2 – 16 | 0,2 | M33 × 1,5 | 415E | OZ 16 | 43 | |
| 112.01.25 | 2 – 25 | 0,35 | M48 × 2 | 462E | OZ 25 | 60 | |
| 112.01.32 | 3 – 32 | 0,5 | M60 × 2,5 | 467E | OZ 32 | 72 | |
| 112.02.10 | 1 – 10 | 0,1 | M22 x 1,5 | 426E | ER 16 | 28 | |
| 112.02.13 | 2 – 13 | 0,3 | M25×1,5 | 428E | ER 20 | 35 | Текущая |
| 112.02.16 | 2 – 16 | 0,3 | M32×1,5 | 430E | ER 25 | 42 | |
| 112.02.20 | 2 – 20 | 0,3 | M40 × 1,5 | 470E | ER 32 | 50 | |
| 112.02.26 | 3 – 26 | 0,4 | M50 × 1,5 | 472E | ER 40 | 63 | |
| 113.02.10 | 1 – 10 | 0,1 | M22 × 1,5 | 426E | ER 16 | 28 | |
| 113.02.10M | 1 – 10 | 0,3 | M19 × 1 | 426E | ER 16 | 22 |
Совместимость
Связанные позиции по данным производителя — 4 позиции. Подбор по совместимости не заменяет проверку по чертежу.
