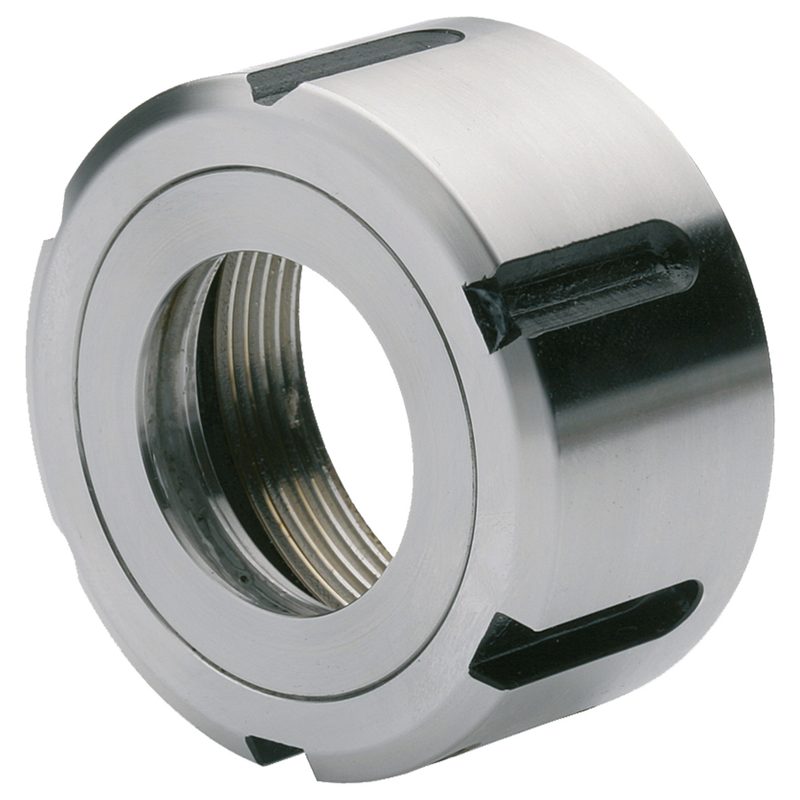

Зажимная гайка OZ 16, 2-16, на шарикоподшипниках, ISO 10897 (DIN 6388), 112.01.16
Kemmler · Зажимные гайки для цанг · арт. 112.01.16

Зажимная гайка OZ 16, 2-16, на шарикоподшипниках, ISO 10897 (DIN 6388), 112.01.16

Диапазон диаметров зажимаемого инструмента (DCONWS), мм2 – 16
EAN4250001003098
Масса0,2 кг
Резьба станочной стороны (THSZMS)M33 × 1,5
Момент затяжки (TQ)85 Н·м
Система / типоразмер415E | OZ 16
Исполнение / для изделийISO 10897
Диаметр гайки (DLN)43 мм
Размер HLN (по чертежу производителя)24 мм

Другие типоразмеры серии

Зажимные гайки для цанг — 33 позиции серии, Kemmler.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Гайки цанговые.

АртикулДиапазон диаметров зажимаемого инструмента (DCONWS), ммМасса, кгРезьба станочной стороны (THSZMS)Система / типоразмерДиаметр гайки (DLN), ммВ список
110.02.162 – 160,15M32 × 1,5430E | ER 2542
110.02.16.32 – 160,1M30 x 1430E | ER 2535
110.02.16.62 – 160,1M32 × 1,5430E | ER 2542
110.02.202 – 200,2M40 × 1,5470E | ER 3250
110.02.263 – 260,35M50 × 1,5472E | ER 4063
110.P2.202 – 200,2M40 × 1,5470 E | ER 3250
112.01.162 – 160,2M33 × 1,5415E | OZ 1643Текущая
112.01.252 – 250,35M48 × 2462E | OZ 2560
112.01.323 – 320,5M60 × 2,5467E | OZ 3272
112.02.101 – 100,1M22 x 1,5426E | ER 1628
112.02.132 – 130,3M25×1,5428E | ER 2035
112.02.162 – 160,3M32×1,5430E | ER 2542
Показать ещё · всего в серии 33

Совместимость

Связанные позиции по данным производителя — 38 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 112.01.16.

Ключи и отвёртки3

  • 800.01.16Вставка динамометрического ключа для OZ16 круглых гаек, 800.01.16
  • 800.010Универсальный динамометрический ключ 20 - 100 Н·м, 800.010
  • 800.030Универсальный динамометрический ключ 60 - 300 Н·м, 800.030

Подходит к позициям

У этих позиций 112.01.16 указан производителем как подходящий.

Цанги34

  • 415E-02Цанга OZ16, 415E, < 15µm, Ø 2 - 1,5, ISO 10897 B [DIN 6388 B], 415E-02
  • 415E-03Цанга OZ16, 415E, < 15µm, Ø 3 - 2,5, ISO 10897 B [DIN 6388 B], 415E-03
  • 415E-04Цанга OZ16, 415E, < 15µm, Ø 4 - 3,5, ISO 10897 B [DIN 6388 B], 415E-04
  • 415E-05Цанга OZ16, 415E, < 15µm, Ø 5 - 4,5, ISO 10897 B [DIN 6388 B], 415E-05
  • 415E-06Цанга OZ16, 415E, < 15µm, Ø 6 - 5,5, ISO 10897 B [DIN 6388 B], 415E-06
  • 415E-07Цанга OZ16, 415E, < 15µm, Ø 7 - 6,5, ISO 10897 B [DIN 6388 B], 415E-07
  • 415E-08Цанга OZ16, 415E, < 15µm, Ø 8 - 7,5, ISO 10897 B [DIN 6388 B], 415E-08
  • 415E-09Цанга OZ16, 415E, < 15µm, Ø 9 - 8,5, ISO 10897 B [DIN 6388 B], 415E-09
  • 415E-10Цанга OZ16, 415E, < 15µm, Ø 10 - 9,5, ISO 10897 B [DIN 6388 B], 415E-10
  • 415E-11Цанга OZ16, 415E, < 15µm, Ø 11 - 10,5, ISO 10897 B [DIN 6388 B], 415E-11
  • 415E-12Цанга OZ16, 415E, < 15µm, Ø 12 - 11,5, ISO 10897 B [DIN 6388 B], 415E-12
  • 415E-13Цанга OZ16, 415E, < 15µm, Ø 13 - 12,5, ISO 10897 B [DIN 6388 B], 415E-13
  • 415E-14Цанга OZ16, 415E, < 15µm, Ø 14 - 13,5, ISO 10897 B [DIN 6388 B], 415E-14
  • 415E-15Цанга OZ16, 415E, < 15µm, Ø 15 - 14,5, ISO 10897 B [DIN 6388 B], 415E-15
  • 415E-16Цанга OZ16, 415E, < 15µm, Ø 16 - 15,5, ISO 10897 B [DIN 6388 B], 415E-16
  • 415E-SНаборы цанг OZ16, 415E, 15-частный набор DIN 6388 B (ISO 10897 B) в деревянной подставке, 415E-S
  • 415EP-02Прецизионная цанга OZ16, 415EP, < 5µm, Ø 2 - 1,5, ISO 10897 B [DIN 6388 B], 415EP-02
  • 415EP-03Прецизионная цанга OZ16, 415EP, < 5µm, Ø 3 - 2,5, ISO 10897 B [DIN 6388 B], 415EP-03
  • 415EP-04Прецизионная цанга OZ16, 415EP, < 5µm, Ø 4 - 3,5, ISO 10897 B [DIN 6388 B], 415EP-04
  • 415EP-05Прецизионная цанга OZ16, 415EP, < 5µm, Ø 5 - 4,5, ISO 10897 B [DIN 6388 B], 415EP-05
  • 415EP-06Прецизионная цанга OZ16, 415EP, < 5µm, Ø 6 - 5,5, ISO 10897 B [DIN 6388 B], 415EP-06
  • 415EP-07Прецизионная цанга OZ16, 415EP, < 5µm, Ø 7 - 6,5, ISO 10897 B [DIN 6388 B], 415EP-07
  • 415EP-08Прецизионная цанга OZ16, 415EP, < 5µm, Ø 8 - 7,5, ISO 10897 B [DIN 6388 B], 415EP-08
  • 415EP-09Прецизионная цанга OZ16, 415EP, < 5µm, Ø 9 - 8,5, ISO 10897 B [DIN 6388 B], 415EP-09
  • 415EP-10Прецизионная цанга OZ16, 415EP, < 5µm, Ø 10 - 9,5, ISO 10897 B [DIN 6388 B], 415EP-10
  • 415EP-11Прецизионная цанга OZ16, 415EP, < 5µm, Ø 11 - 10,5, ISO 10897 B [DIN 6388 B], 415EP-11
  • 415EP-12Прецизионная цанга OZ16, 415EP, < 5µm, Ø 12 - 11,5, ISO 10897 B [DIN 6388 B], 415EP-12
  • 415EP-13Прецизионная цанга OZ16, 415EP, < 5µm, Ø 13 - 12,5, ISO 10897 B [DIN 6388 B], 415EP-13
  • 415EP-14Прецизионная цанга OZ16, 415EP, < 5µm, Ø 14 - 13,5, ISO 10897 B [DIN 6388 B], 415EP-14
  • 415EP-15Прецизионная цанга OZ16, 415EP, < 5µm, Ø 15 - 14,5, ISO 10897 B [DIN 6388 B], 415EP-15
  • 415EP-16Прецизионная цанга OZ16, 415EP, < 5µm, Ø 16 - 15,5, ISO 10897 B [DIN 6388 B], 415EP-16
  • 415EP-SНабор цанг, 5 µm, OZ16, 415EP, DIN 6388 B (ISO 10897 B), 415EP-S
  • 701.415.1Наборы цанг 415E (OZ16; 15-частный) в деревянном футляре DIN 6388 (ISO 10897), 701.415.1
  • 701.415P.1Наборы прецизионных цанг 415EP (OZ16; 15-частный) в деревянном футляре DIN 6388 B (ISO 10897 B), 701.415P.1

Инструмент статический1

  • 309.01.16Цанговый патрон OZ - Форма E3 E3 - 30 x 2/16, OZ 16, DIN ISO 10889 [DIN 69880] - VDI, 309.01.16
