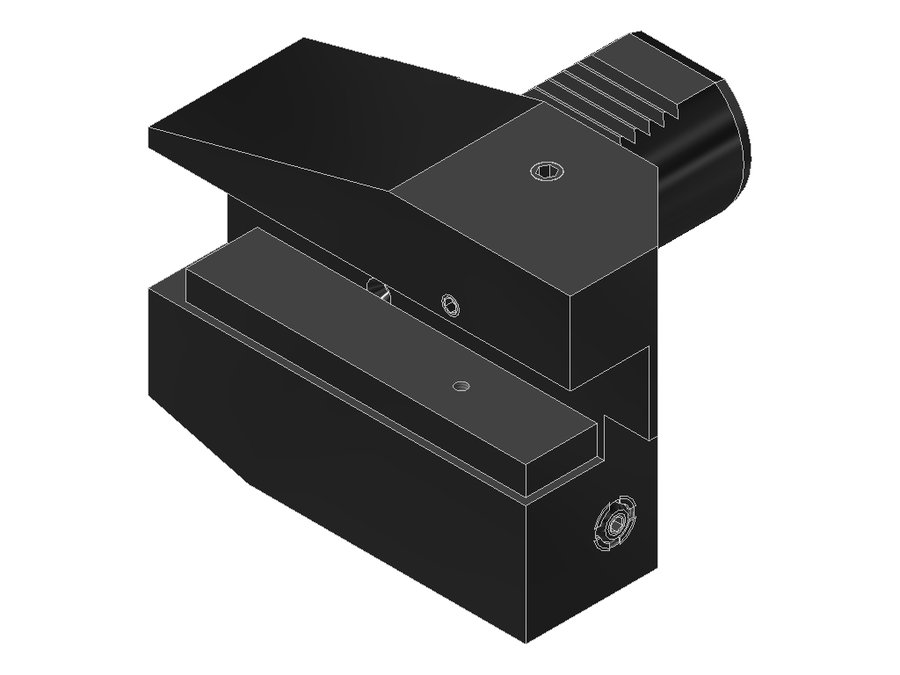

Державка токарная поперечная EWS 12.4025IK, хвостовик Ø40, сечение 25×25 мм
EWS · Державки токарные поперечные EWS, присоединение к станку VDI · арт. 12.4025IK

Державка токарная поперечная EWS 12.4025IK, хвостовик Ø40, сечение 25×25 мм

Угол выхода90°
Код интерфейса станкаZYV04000115
Код интерфейса инструментаVKT25250115
Диаметр хвостовика40 мм
Исполнениеправое
Присоединение к станкуVDI40
Присоединение инструментахвостовик 25x25
Функциональная длина22 мм
Вылет LPR44 мм
Масса3,091 кг
Высота90,5 мм
Общая длина107 мм
Ширина118 мм
Заказной номер EWS179106
Радиальная высота48 мм
Радиальная ширина75,5 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 12.4025IK в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка поперечная правая, удлинённое исполнение, форма B7, перевёрнутая

Токарная державка по DIN 69880/ISO 10889, правого исполнения, перевёрнутая, для правых токарных инструментов. Удлинённое исполнение подходит для операций, где применяются центры или где ход по X ограничен из-за риска столкновения.

Применяется на дисковых револьверных головках с вращением по часовой стрелке, поэтому подходит для нарезания правой резьбы.

Инструмент оснащён регулируемым соплом СОЖ.

Внутренний подвод СОЖ
Для режущего инструмента с дополнительным внутренним подводом СОЖ.

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки токарные поперечные EWS, присоединение к станку VDI — 45 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение к станкуПрисоединение инструментаДиаметр хвостовика, ммФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
11.5032IKVDI50хвостовик 32x32503055133
11.6032/25VDI60хвостовик 32x32603060154
12.3020/16VDI30хвостовик 20x2030224095
12.3020/16.1VDI30хвостовик 20x20304260115
12.3020IKVDI30хвостовик 20x2030224095
12.4025/20VDI40хвостовик 25x25402244107
12.4025IKVDI40хвостовик 25x25402244107Текущая
12.5032/25VDI50хвостовик 32x32503055133
12.5032IKVDI50хвостовик 32x32503055133
12.6032/25VDI60хвостовик 32x32603060154
13.3020/16VDI30хвостовик 20x2030224095
13.4025/20VDI40хвостовик 25x25402244107

Совместимость

Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 12.4025IK.

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI40Приспособление монтажное EWS MW-VDI40
  • UMB100Приспособление монтажное EWS UMB100

Ключи и отвёртки1

  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
