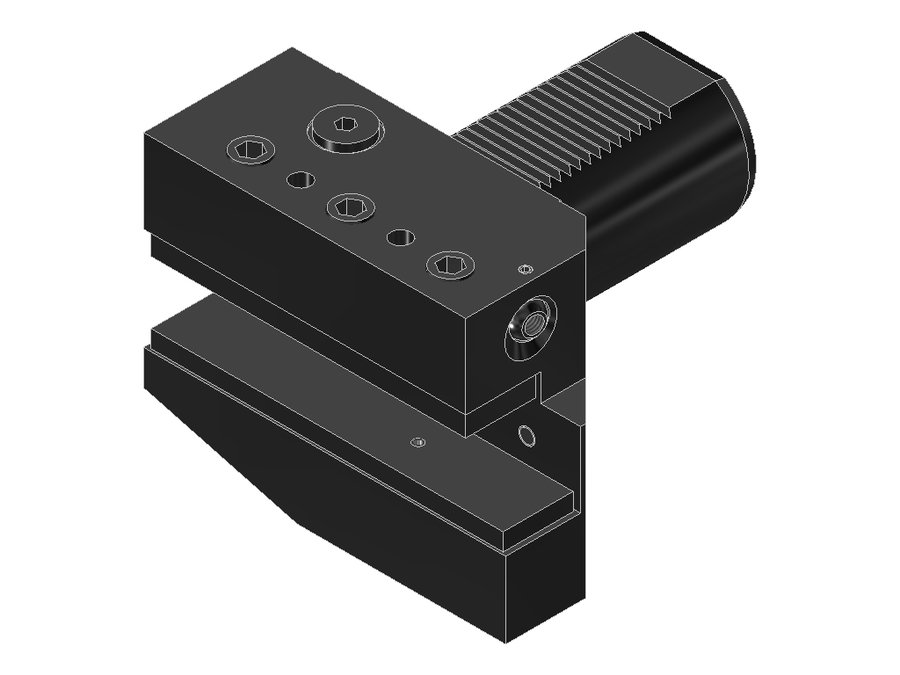

Державка токарная поперечная EWS 11.6032/25, хвостовик Ø60, сечение 32×25 мм
EWS · Державки токарные поперечные EWS, присоединение к станку VDI · арт. 11.6032/25

Державка токарная поперечная EWS 11.6032/25, хвостовик Ø60, сечение 32×25 мм

Угол выхода90°
Код интерфейса станкаZYV06000115
Код интерфейса инструментаVKT32320115
Диаметр хвостовика60 мм
Исполнениеправое
Присоединение к станкуVDI60
Присоединение инструментахвостовик 32x32
Функциональная длина30 мм
Вылет LPR60 мм
Масса7,276 кг
Высота105 мм
Общая длина154 мм
Ширина145 мм
Заказной номер EWS135369
Радиальная высота62,5 мм
Радиальная ширина82,5 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 11.6032/25 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Адаптер поперечный правый, удлинённое исполнение, форма B5

Токарная державка по DIN 69880/ISO 10889, правого исполнения, для левых токарных инструментов.
Удлинённое исполнение подходит для операций, где применяются центры или где ход по X ограничен из-за риска столкновения. Применяется на дисковых револьверных головках с левым направлением вращения.

Инструмент оснащён регулируемым соплом СОЖ.

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки токарные поперечные EWS, присоединение к станку VDI — 45 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение к станкуПрисоединение инструментаДиаметр хвостовика, ммФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
11.3020IKVDI30хвостовик 20x2030224095
11.3025IKVDI30хвостовик 25x25302245100
11.4025/20VDI40хвостовик 25x25402244107
11.4025IKVDI40хвостовик 25x25402244107
11.5032/25VDI50хвостовик 32x32503055133
11.5032IKVDI50хвостовик 32x32503055133
11.6032/25VDI60хвостовик 32x32603060154Текущая
12.3020/16VDI30хвостовик 20x2030224095
12.3020/16.1VDI30хвостовик 20x20304260115
12.3020IKVDI30хвостовик 20x2030224095
12.4025/20VDI40хвостовик 25x25402244107
12.4025IKVDI40хвостовик 25x25402244107

Совместимость

Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 11.6032/25.
