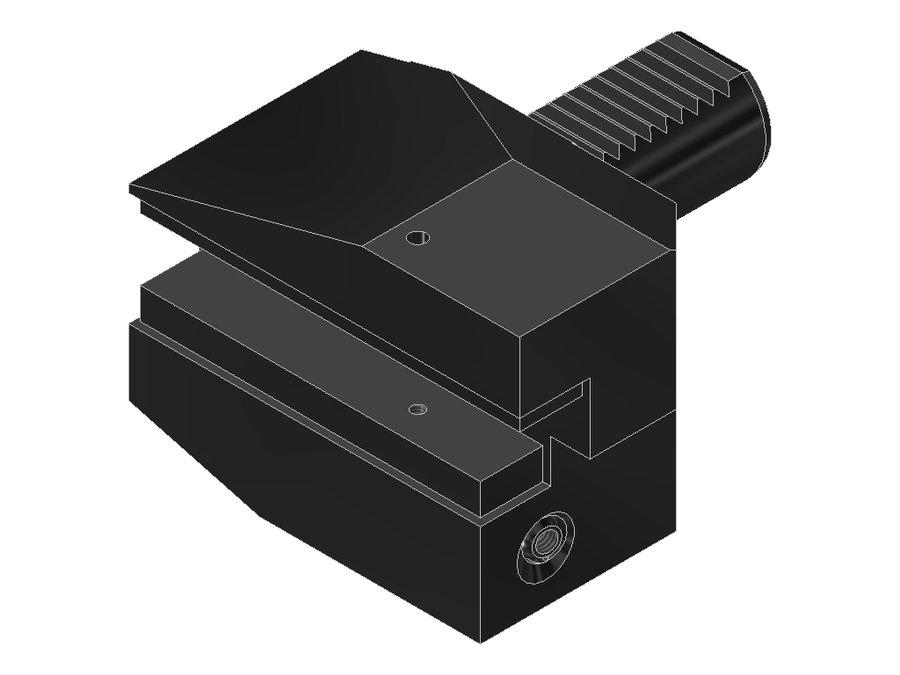

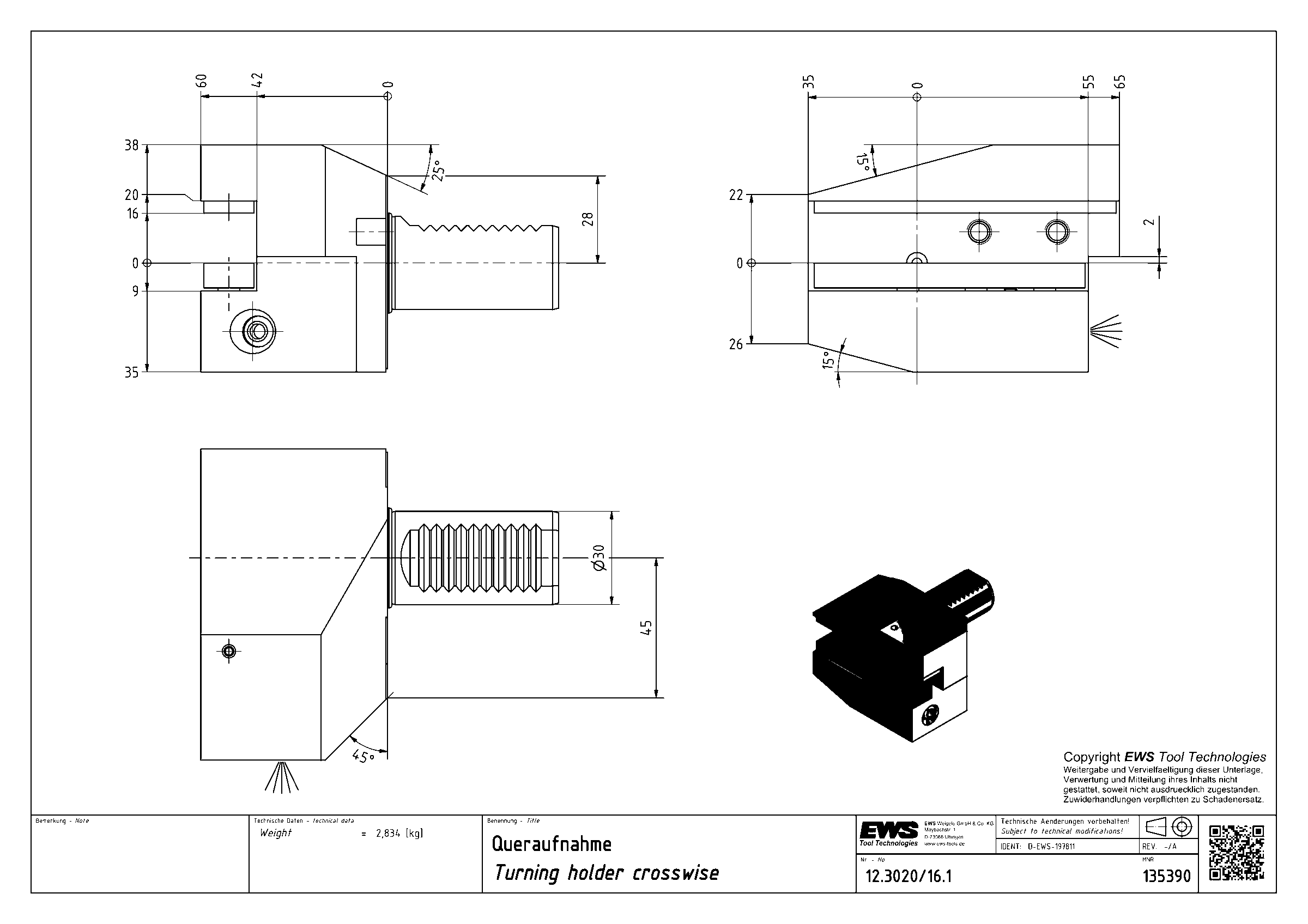

Державка токарная поперечная EWS 12.3020/16.1, хвостовик Ø30, сечение 20×16 мм удлинённое исполнение
EWS · Державки токарные поперечные EWS, присоединение к станку VDI · арт. 12.3020/16.1

Державка токарная поперечная EWS 12.3020/16.1, хвостовик Ø30, сечение 20×16 мм удлинённое исполнение

Угол выхода90°
Код интерфейса станкаZYV03000115
Код интерфейса инструментаVKT20200115
Диаметр хвостовика30 мм
Исполнениеправое
Присоединение к станкуVDI30
Присоединение инструментахвостовик 20x20
Функциональная длина42 мм
Вылет LPR60 мм
Масса2,834 кг
Высота73 мм
Общая длина115 мм
Ширина100 мм
Заказной номер EWS135390
Радиальная высота38 мм
Радиальная ширина65 мм
