Canela · Фрезы сборные — фрезы уступа · арт. 123099160

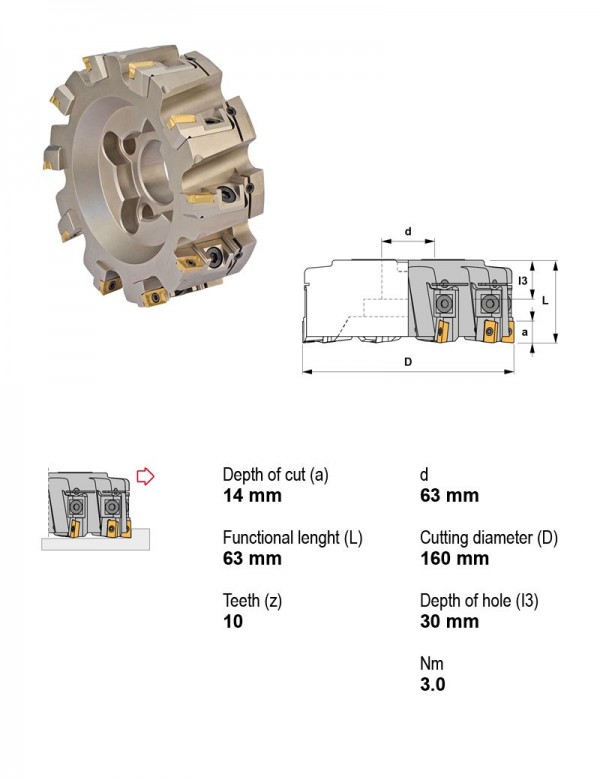

Фреза сборная Ø160 мм, 10 зуб., хвостовик Ø40 мм, Применение Фрезы уступа, Длина 63 мм, Задний угол Положительный
| Применение | Фрезы уступа |
|---|---|
| Присоединение | Насадная фреза (под оправку) |
| Внутренняя подача СОЖ | Нет |
| Диаметр резания | 160 мм |
| Диаметр хвостовика | 40 мм |
| Длина | 63 мм |
| Задний угол | Положительный |
| Число зубьев | 10 шт. |
Другие типоразмеры серии
Фрезы сборные — фрезы уступа — 58 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Корпуса сборных фрез.
| Артикул | Присоединение | Внутренняя подача СОЖ | Диаметр резания, мм | Диаметр хвостовика, мм | Длина, мм | Задний угол | Число зубьев, шт. | В список |
|---|---|---|---|---|---|---|---|---|
| 123090160 | Насадная фреза (под оправку) | Нет | 160 | 40 | 63 | Положительный | 9 | |
| 123093040 | Насадная фреза (под оправку) | Есть | 40 | 16 | 40 | Положительный | 4 | |
| 123093050 | Насадная фреза (под оправку) | Есть | 50 | 22 | 40 | Положительный | 5 | |
| 123093063 | Насадная фреза (под оправку) | Есть | 63 | 27 | 50 | Положительный | 6 | |
| 123093080 | Насадная фреза (под оправку) | Есть | 80 | 27 | 50 | Положительный | 7 | |
| 123093100 | Насадная фреза (под оправку) | Есть | 100 | 32 | 50 | Положительный | 8 | |
| 123099160 | Насадная фреза (под оправку) | Нет | 160 | 40 | 63 | Положительный | 10 | Текущая |
| 123099200 | Насадная фреза (под оправку) | Нет | 200 | 60 | 63 | Положительный | 12 | |
| 123099250 | Насадная фреза (под оправку) | Нет | 250 | 60 | 63 | Положительный | 16 | |
| 332400016 | Хвостовик с лыской Weldon | Есть | 16 | 16 | 100 | Положительный | 2 | |
| 332400020 | Хвостовик с лыской Weldon | Есть | 20 | 20 | 125 | Положительный | 2 | |
| 332400025 | Хвостовик с лыской Weldon | Есть | 25 | 25 | 125 | Положительный | 2 |
Совместимость
Связанные позиции по данным производителя — 113 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 123099160.
Пластины фрезерные8
- APHT1604PDFR-ALKM15Пластина фрезерная, параллелограмм 85°, IC 9,52 мм, сплав KM15
- APHT1604PDFR-ALZR10Пластина фрезерная, параллелограмм 85°, IC 9,52 мм, сплав ZR10
- APKT1604PDRTIN21Пластина фрезерная, параллелограмм 85°, IC 9,52 мм, сплав TIN21, Толщина пластины 4,76 мм
- APKT1604PDRTIN28Пластина фрезерная, параллелограмм 85°, IC 9,52 мм, сплав TIN28, Радиус при вершине 0,8
- APKT1604PDRTL20Пластина фрезерная, параллелограмм 85°, IC 9,52 мм, сплав TL20, Толщина пластины 4,76 мм
- APKT160416TIN25Пластина фрезерная, параллелограмм 85°, IC 9,52 мм, сплав TIN25, Применение Фрезерование, Радиус при вершине 1,6, Толщина пластины 4,76 мм
- APKT160416TIN28Пластина фрезерная, параллелограмм 85°, IC 9,52 мм, сплав TIN28, Радиус при вершине 1,6
- APKT160432TIN25Пластина фрезерная, параллелограмм 85°, IC 9,52 мм, сплав TIN25, Применение Фрезерование, Радиус при вершине 3,2, Толщина пластины 4,76 мм
Запчасти к инструменту1
- 5615Ключ Torx T15 5615
Фрезы концевые монолитные1
- 623003Фреза монолитная Ø3 мм, 3 зуб., хвостовик Ø6 мм, Тип монолита Высокопроизводительный
Подходит к позициям
У этих позиций 123099160 указан производителем как подходящий.
Державки токарные по ISO 560833
- CRDCN2525M15Державка токарная керамическая, 25X25, 45°, Применение профилирование, точение, Под пластину, I.C. 15,88 мм, Задний угол Положительный
- CRDCN3225P15Державка токарная керамическая, 32X25, 45°, Применение профилирование, точение, Под пластину, I.C. 15,88 мм, Задний угол Положительный
- CRDCN3225P19Державка токарная керамическая, 32X25, 45°, Применение профилирование, точение, Под пластину, I.C. 19,05 мм, Задний угол Положительный
- CRDCN3232P19Державка токарная керамическая, 32X32, 45°, Под пластину, I.C. 19,05 мм, Задний угол Положительный
- CRDCN3232P25Державка токарная керамическая, 32X32, 45°, Под пластину, I.C. 25,4 мм, Задний угол Положительный
- PSC32-SRDCN00040-08Державка токарная Ø32 мм, 45°, Под пластину, I.C. 8 мм
