Canela · Пластины фрезерные — форма A (параллелограмм 85°) · арт. APKT1604PDRTIN21

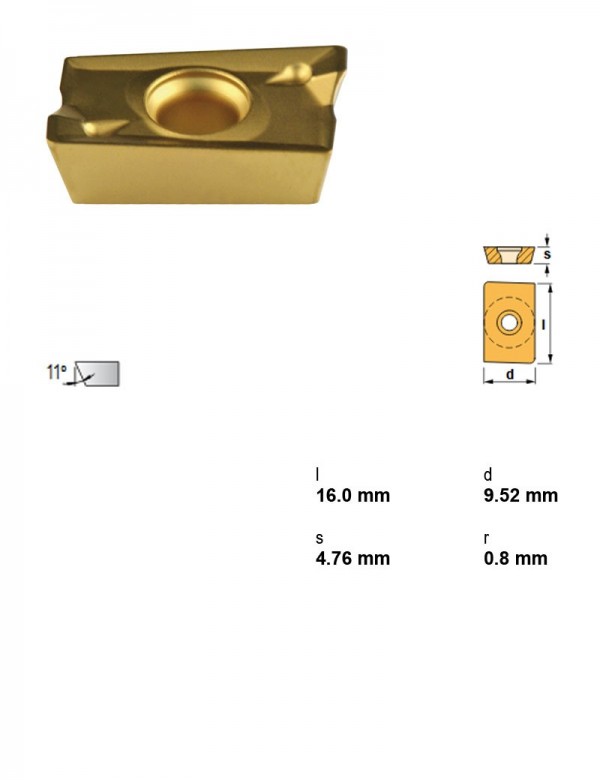

Пластина фрезерная, параллелограмм 85°, IC 9,52 мм, сплав TIN21, Толщина пластины 4,76 мм
| Применение | Фрезерование |
|---|---|
| Радиус при вершине | 0.8 |
| Марка сплава | TIN21 |
| I.C. | 9,52 мм |
| Группа материалов | Сталь |
| Задний угол | Положительный |
| Форма пластины | A — параллелограмм 85° |
| Толщина пластины | 4,76 мм |
Другие типоразмеры серии
Пластины фрезерные — форма A (параллелограмм 85°) — 42 позиции серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Пластины фрезерные.
| Артикул | Применение | Марка сплава | I.C., мм | Группа материалов | Толщина пластины, мм | Радиус при вершине | Характер резания | Вид обработки | В список |
|---|---|---|---|---|---|---|---|---|---|
| APHT1003PDFR-ALZR10 | Фрезерование | ZR10 | 6,35 | Цветные металлы | 3,18 | — | Непрерывное, лёгкое прерывание, прерывистое | Чистовая, получистовая, черновая | |
| APHT1604PDFR-ALKM15 | Фрезерование | KM15 | 9,52 | Чугун | 4,76 | — | Непрерывное, лёгкое прерывание, прерывистое | Чистовая, получистовая, черновая | |
| APHT1604PDFR-ALZR10 | Фрезерование | ZR10 | 9,52 | Цветные металлы | 4,76 | — | Непрерывное, лёгкое прерывание, прерывистое | Чистовая, получистовая, черновая | |
| APKT1003PDRTIN28 | Фрезерование | TIN28 | 6,35 | Нержавеющая сталь | 3,18 | 0.4 | — | — | |
| APKT1003PDTRTIN21 | Фрезерование | TIN21 | 6,35 | Сталь | 3,18 | 0.4 | — | — | |
| APKT1003PDTRTL20 | Фрезерование | TL20 | 6,35 | Сталь | 3,18 | 0.4 | — | — | |
| APKT1604PDRTIN21 | Фрезерование | TIN21 | 9,52 | Сталь | 4,76 | 0.8 | — | — | Текущая |
| APKT1604PDRTIN28 | Фрезерование | TIN28 | 9,52 | Нержавеющая сталь | 4,76 | 0.8 | — | — | |
| APKT1604PDRTL20 | Фрезерование | TL20 | 9,52 | Сталь | 4,76 | 0.8 | — | — | |
| APKT160416TIN25 | Фрезерование | TIN25 | 9,52 | Сталь | 4,76 | 1.6 | — | — | |
| APKT160416TIN28 | Фрезерование | TIN28 | 9,52 | Нержавеющая сталь | 4,76 | 1.6 | — | — | |
| APKT160432TIN25 | Фрезерование | TIN25 | 9,52 | Сталь | 4,76 | 3.2 | — | — |
Совместимость
Связанные позиции по данным производителя — 39 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходит к позициям
У этих позиций APKT1604PDRTIN21 указан производителем как подходящий.
Корпуса сборных фрез39
- 123002020Фреза сборная Ø20 мм, 1 зуб., хвостовик Ø20 мм, Длина 200 мм
- 123002025Фреза сборная Ø25 мм, 2 зуб., хвостовик Ø25 мм, Внутренняя подача СОЖ Нет, Длина 200 мм, Задний угол Положительный
- 123002032Фреза сборная Ø32 мм, 3 зуб., хвостовик Ø32 мм, Внутренняя подача СОЖ Нет, Длина 250 мм
- 123002040Фреза сборная Ø40 мм, 4 зуб., хвостовик Ø32 мм, Внутренняя подача СОЖ Нет, Длина 250 мм
- 123006025Фреза сборная Ø25 мм, 2 зуб., хвостовик M12, Применение Фрезы уступа, Внутренняя подача СОЖ Нет, Длина 35 мм, Задний угол Положительный
- 123006032Фреза сборная Ø32 мм, 3 зуб., хвостовик M16, Применение Фрезы уступа, Внутренняя подача СОЖ Нет
- 123007020Фреза сборная Ø20 мм, 1 зуб., хвостовик Ø20 мм, Длина 100 мм
- 123007025Фреза сборная Ø25 мм, 2 зуб., хвостовик Ø25 мм, Внутренняя подача СОЖ Нет, Длина 100 мм, Задний угол Положительный
- 123007032Фреза сборная Ø32 мм, 3 зуб., хвостовик Ø32 мм, Внутренняя подача СОЖ Нет, Длина 110 мм
- 123007040Фреза сборная Ø40 мм, 4 зуб., хвостовик Ø32 мм, Внутренняя подача СОЖ Нет, Длина 110 мм
- 123090125Фреза сборная Ø125 мм, 8 зуб., хвостовик Ø40 мм, Внутренняя подача СОЖ Есть, Длина 63 мм, Задний угол Положительный
- 123090160Фреза сборная Ø160 мм, 9 зуб., хвостовик Ø40 мм, Применение Фрезы уступа, Длина 63 мм, Задний угол Положительный
- 123093040Фреза сборная Ø40 мм, 4 зуб., хвостовик Ø16 мм, Применение Фрезы уступа, Внутренняя подача СОЖ Есть, Задний угол Положительный
- 123093050Фреза сборная Ø50 мм, 5 зуб., хвостовик Ø22 мм, Применение Фрезы уступа
- 123093063Фреза сборная Ø63 мм, 6 зуб., хвостовик Ø27 мм, Применение Фрезы уступа, Задний угол Положительный
- 123093080Фреза сборная Ø80 мм, 7 зуб., хвостовик Ø27 мм, Применение Фрезы уступа, Задний угол Положительный
- 123093100Фреза сборная Ø100 мм, 8 зуб., хвостовик Ø32 мм, Применение Фрезы уступа, Внутренняя подача СОЖ Есть, Задний угол Положительный
- 123099160Фреза сборная Ø160 мм, 10 зуб., хвостовик Ø40 мм, Применение Фрезы уступа, Длина 63 мм, Задний угол Положительный
- 123099200Фреза сборная Ø200 мм, 12 зуб., хвостовик Ø60 мм, Применение Фрезы уступа, Длина 63 мм, Задний угол Положительный
- 123099250Фреза сборная Ø250 мм, 16 зуб., хвостовик Ø60 мм, Применение Фрезы уступа, Длина 63 мм, Задний угол Положительный
- 123099315Фреза сборная Ø315 мм, 20 зуб., хвостовик Ø60 мм, Применение Фрезы уступа и торцевые, Длина 63 мм, Задний угол Положительный
- 123099400Фреза сборная Ø400 мм, 22 зуб., хвостовик Ø60 мм, Применение Фрезы уступа и торцевые, Длина 63 мм, Задний угол Положительный
- 123099500Фреза сборная Ø500 мм, 28 зуб., хвостовик Ø60 мм, Применение Фрезы уступа и торцевые, Длина 63 мм, Задний угол Положительный
- 143090050Фреза сборная Ø50 мм, 3 зуб., хвостовик Ø16 мм
- 143090063Фреза сборная Ø63 мм, 4 зуб., хвостовик Ø27 мм, Применение Торцевые и фасочные фрезы
- 143090080Фреза сборная Ø80 мм, 5 зуб., хвостовик Ø32 мм, Применение Торцевые и фасочные фрезы
- 143090100Фреза сборная Ø100 мм, 6 зуб., хвостовик Ø40 мм, Применение Торцевые и фасочные фрезы
- 223007032Фреза сборная Ø32 мм, 1+1 зуб., хвостовик Ø32 мм
- 223007040Фреза сборная Ø40 мм, 1+1 зуб., хвостовик Ø32 мм
- 23300703245Фреза сборная Ø32 мм, 2 зуб., хвостовик Ø32 мм, Применение Фрезы с винтовыми рядами пластин, Внутренняя подача СОЖ Нет, Длина 125 мм
- 23300704050Фреза сборная Ø40 мм, 3 зуб., хвостовик Ø32 мм, Применение Фрезы с винтовыми рядами пластин
- 23304705065Фреза сборная Ø50 мм, 3 зуб., хвостовик ISO 40, Длина 120 мм
- 23304805065Фреза сборная Ø50 мм, 3 зуб., хвостовик ISO 50, Длина 130 мм
- 23304806365Фреза сборная Ø63 мм, 3 зуб., хвостовик ISO 50
- 23304808085Фреза сборная Ø80 мм, 3 зуб., хвостовик ISO 50
- 23304905065Фреза сборная Ø50 мм, 3 зуб., хвостовик ISO 40, Длина 105 мм
- 23305005065Фреза сборная Ø50 мм, 3 зуб., хвостовик ISO 50, Длина 105 мм
- 23305006365Фреза сборная Ø63 мм, 3 зуб., хвостовик ISO 50
- 23305008085Фреза сборная Ø80 мм, 3 зуб., хвостовик ISO 50
