Canela · Фрезы сборные — торцевые и фасочные фрезы · арт. 143090063

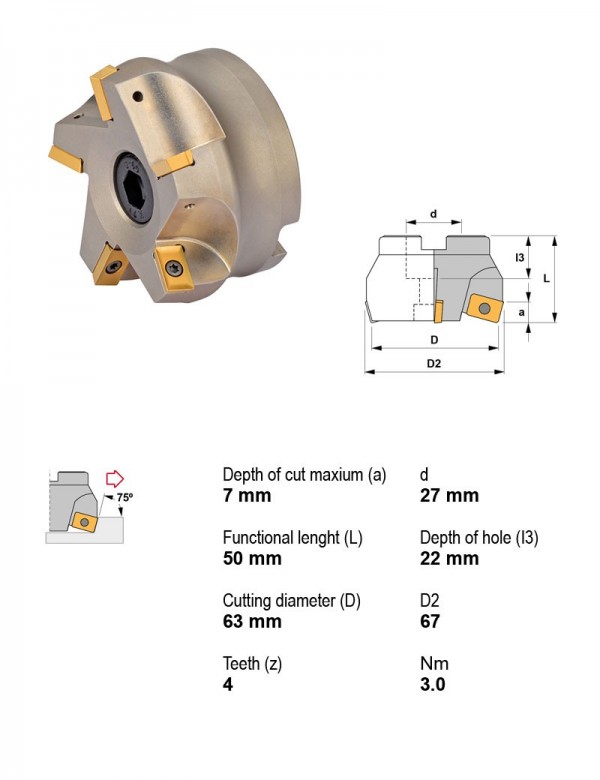

Фреза сборная Ø63 мм, 4 зуб., хвостовик Ø27 мм, Применение Торцевые и фасочные фрезы
| Применение | Торцевые и фасочные фрезы |
|---|---|
| Присоединение | Насадная фреза (под оправку) |
| Внутренняя подача СОЖ | Нет |
| Диаметр резания | 63 мм |
| Диаметр хвостовика | 27 мм |
| Длина | 50 мм |
| Задний угол | Положительный |
| Число зубьев | 4 шт. |
Другие типоразмеры серии
Фрезы сборные — торцевые и фасочные фрезы — 108 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Корпуса сборных фрез.
| Артикул | Присоединение | Внутренняя подача СОЖ | Диаметр резания, мм | Диаметр хвостовика, мм | Длина, мм | Задний угол | Число зубьев, шт. | В список |
|---|---|---|---|---|---|---|---|---|
| 075899100 | Насадная фреза (под оправку) | Нет | 100 | 32 | 50 | Положительный | 8 | |
| 075899125 | Насадная фреза (под оправку) | Нет | 125 | 40 | 63 | Положительный | 8 | |
| 075899160 | Насадная фреза (под оправку) | Нет | 160 | 40 | 63 | Положительный | 10 | |
| 075899200 | Насадная фреза (под оправку) | Нет | 200 | 60 | 63 | Положительный | 12 | |
| 075899250 | Насадная фреза (под оправку) | Нет | 250 | 60 | 63 | Положительный | 16 | |
| 143090050 | Насадная фреза (под оправку) | Нет | 50 | 16 | 40 | Положительный | 3 | |
| 143090063 | Насадная фреза (под оправку) | Нет | 63 | 27 | 50 | Положительный | 4 | Текущая |
| 143090080 | Насадная фреза (под оправку) | Нет | 80 | 32 | 50 | Положительный | 5 | |
| 143090100 | Насадная фреза (под оправку) | Нет | 100 | 40 | 50 | Положительный | 6 | |
| 174290160 | Насадная фреза (под оправку) | Нет | 160 | 40 | 63 | Отрицательный | 12 | |
| 174290200 | Насадная фреза (под оправку) | Нет | 200 | 60 | 63 | Отрицательный | 14 | |
| 174293050 | Насадная фреза (под оправку) | Есть | 50 | 22 | 40 | Отрицательный | 4 |
Совместимость
Связанные позиции по данным производителя — 10 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 143090063.
Пластины фрезерные8
- APHT1604PDFR-ALKM15Пластина фрезерная, параллелограмм 85°, IC 9,52 мм, сплав KM15
- APHT1604PDFR-ALZR10Пластина фрезерная, параллелограмм 85°, IC 9,52 мм, сплав ZR10
- APKT1604PDRTIN21Пластина фрезерная, параллелограмм 85°, IC 9,52 мм, сплав TIN21, Толщина пластины 4,76 мм
- APKT1604PDRTIN28Пластина фрезерная, параллелограмм 85°, IC 9,52 мм, сплав TIN28, Радиус при вершине 0,8
- APKT1604PDRTL20Пластина фрезерная, параллелограмм 85°, IC 9,52 мм, сплав TL20, Толщина пластины 4,76 мм
- APKT160416TIN25Пластина фрезерная, параллелограмм 85°, IC 9,52 мм, сплав TIN25, Применение Фрезерование, Радиус при вершине 1,6, Толщина пластины 4,76 мм
- APKT160416TIN28Пластина фрезерная, параллелограмм 85°, IC 9,52 мм, сплав TIN28, Радиус при вершине 1,6
- APKT160432TIN25Пластина фрезерная, параллелограмм 85°, IC 9,52 мм, сплав TIN25, Применение Фрезерование, Радиус при вершине 3,2, Толщина пластины 4,76 мм
Винты для пластин1
- 912.12Винт под шестигранник M12×1,7
Державки токарные по ISO 56081
- PSC40-DDJNL27055-15Державка токарная Ø40 мм, 93°, левое, Применение Профилирование, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
Документы по позиции
Для этой позиции документы пока не привязаны.
