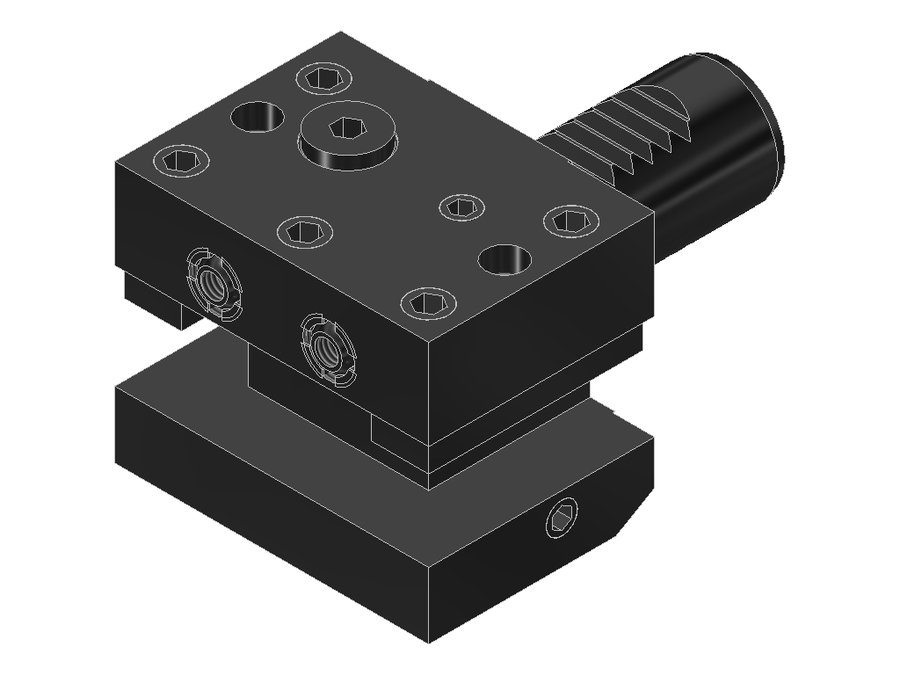

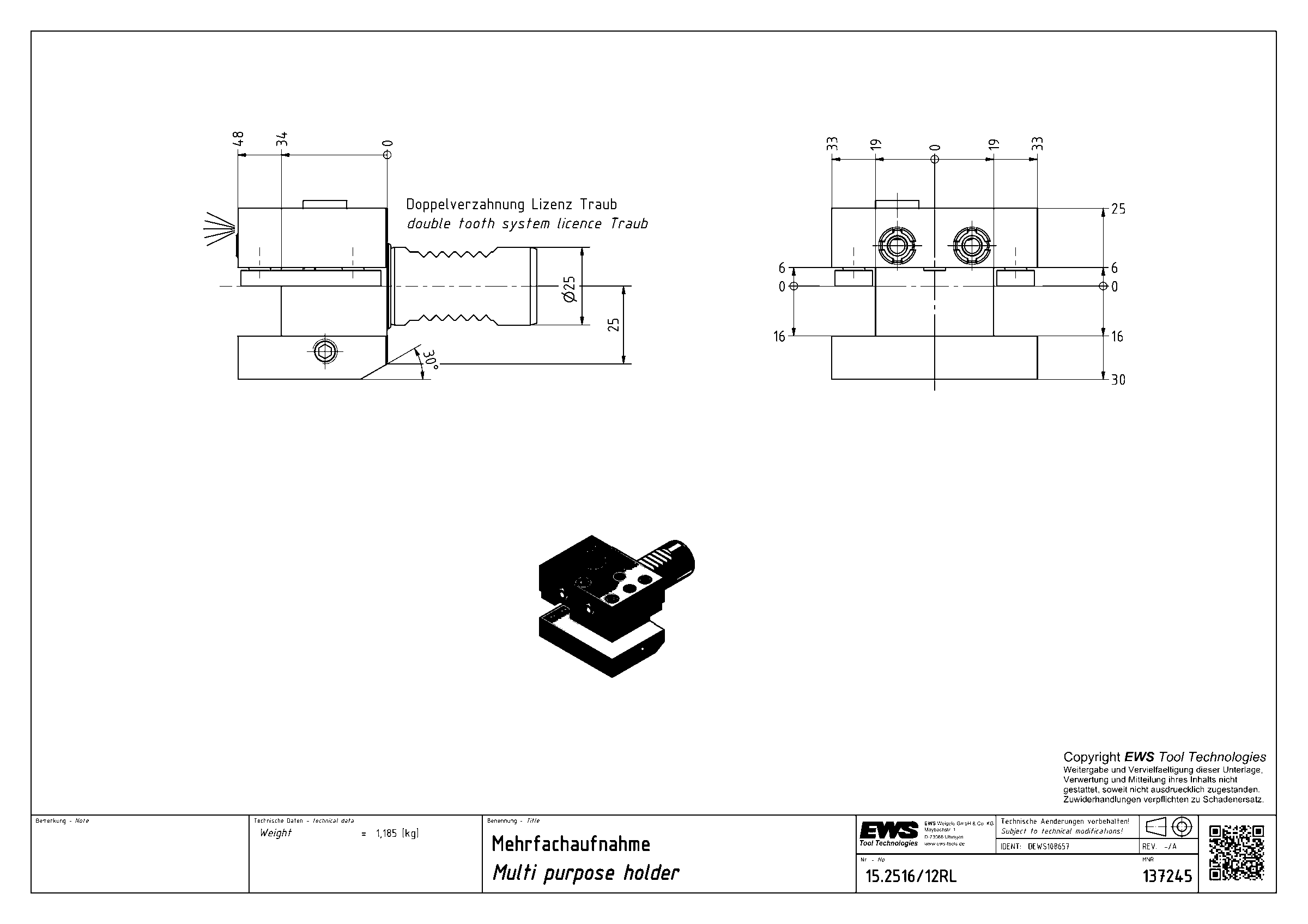

Державка универсальная EWS 15.2516/12RL, хвостовик Ø25, сечение 16×12 мм
EWS · Державки универсальные EWS, присоединение к станку VDI · арт. 15.2516/12RL

Державка универсальная EWS 15.2516/12RL, хвостовик Ø25, сечение 16×12 мм

Угол выхода0°
Код интерфейса станкаZYV02500115
Код интерфейса инструментаVKT16160115
Диаметр хвостовика25 мм
Исполнениенейтральное
Присоединение к станкуVDI25
Присоединение инструментахвостовик 16x16
Функциональная длина34 мм
Вылет LPR48 мм
Масса1,185 кг
Высота55 мм
Общая длина96 мм
Ширина66 мм
Заказной номер EWS137245
Радиальная высота30 мм
Радиальная ширина33 мм
Функциональная ширина19 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 15.2516/12RL в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка многоместная, форма D1

Многоместная державка для главного шпинделя и противошпинделя.

Инструмент оснащён регулируемым соплом СОЖ.

Двойная зубчатость (лицензия Traub)

  • Хвостовик VDI с двойной зубчатостью
  • Державку можно повернуть на 180°
  • Примечание: возможность поворота может быть ограничена системами выверки (например, Trifix)

Технические особенности

  • Одновременно можно зажать три инструмента
  • Державку можно использовать для главного шпинделя и противошпинделя
  • Прижимные планки нельзя переоборудовать

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки универсальные EWS, присоединение к станку VDI — 49 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаВылет LPR, ммВысота, ммОбщая длина, ммВ список
15.40C4MP62040VDI40PSC 4010084160
15.40C4SQT1540VDI40, хвостовик повёрнут на 30°PSC 409976159
15.40C4ÜKL1=75X2640VDI40PSC 407580138
15.40C5L1=85X3440VDI40PSC 508080143
15.40C5ÜKL1=85X3440VDI40PSC 508080143
15.2516/1225VDI25хвостовик 16x16485596
15.2516/12RL25VDI25хвостовик 16x16485596Текущая
15.2516E33225VDI25хвостовик 16x16486096
15.2516IK25VDI25хвостовик 16x16485596
15.2519.05G20025VDI25хвостовик 3/4"x3/4"5570103
15.2520G20025VDI25хвостовик 20x205570103
15.2520G200IK25VDI25хвостовик 20x205570103

Совместимость

Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 15.2516/12RL.

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI25Приспособление монтажное EWS MW-VDI25
  • UMB100Приспособление монтажное EWS UMB100

Ключи и отвёртки1

  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx

Документы по позиции

Для этой позиции документы пока не привязаны.
