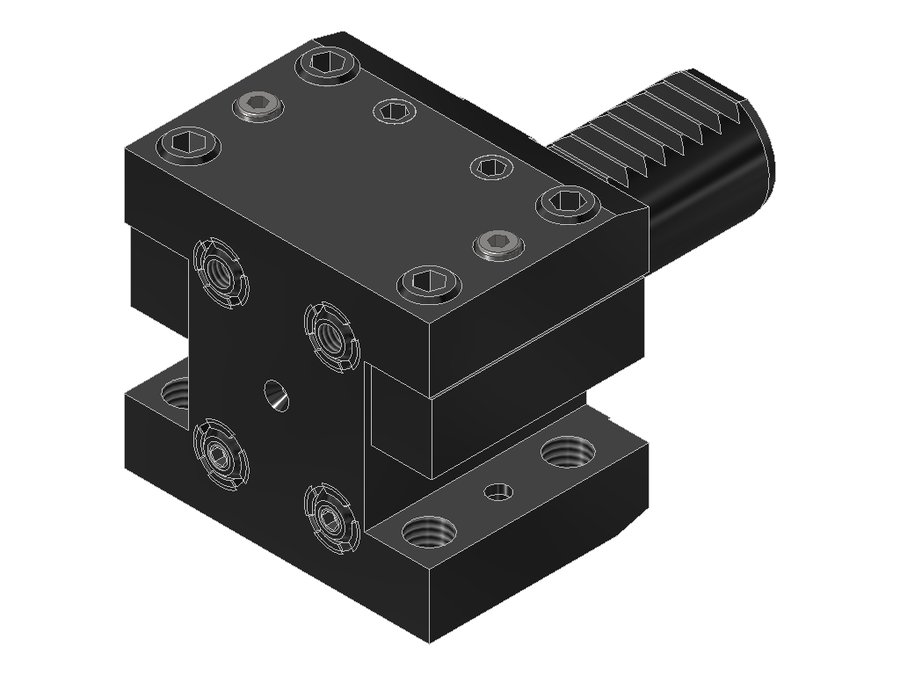

Державка универсальная EWS 15.2516E332, хвостовик Ø25, сечение 16×16 мм
EWS · Державки универсальные EWS, присоединение к станку VDI · арт. 15.2516E332

Державка универсальная EWS 15.2516E332, хвостовик Ø25, сечение 16×16 мм

Угол выхода0°
Код интерфейса станкаZYV02500115
Код интерфейса инструментаVKT16160115
Диаметр хвостовика25 мм
Исполнениенейтральное
Присоединение к станкуVDI25
Присоединение инструментахвостовик 16x16

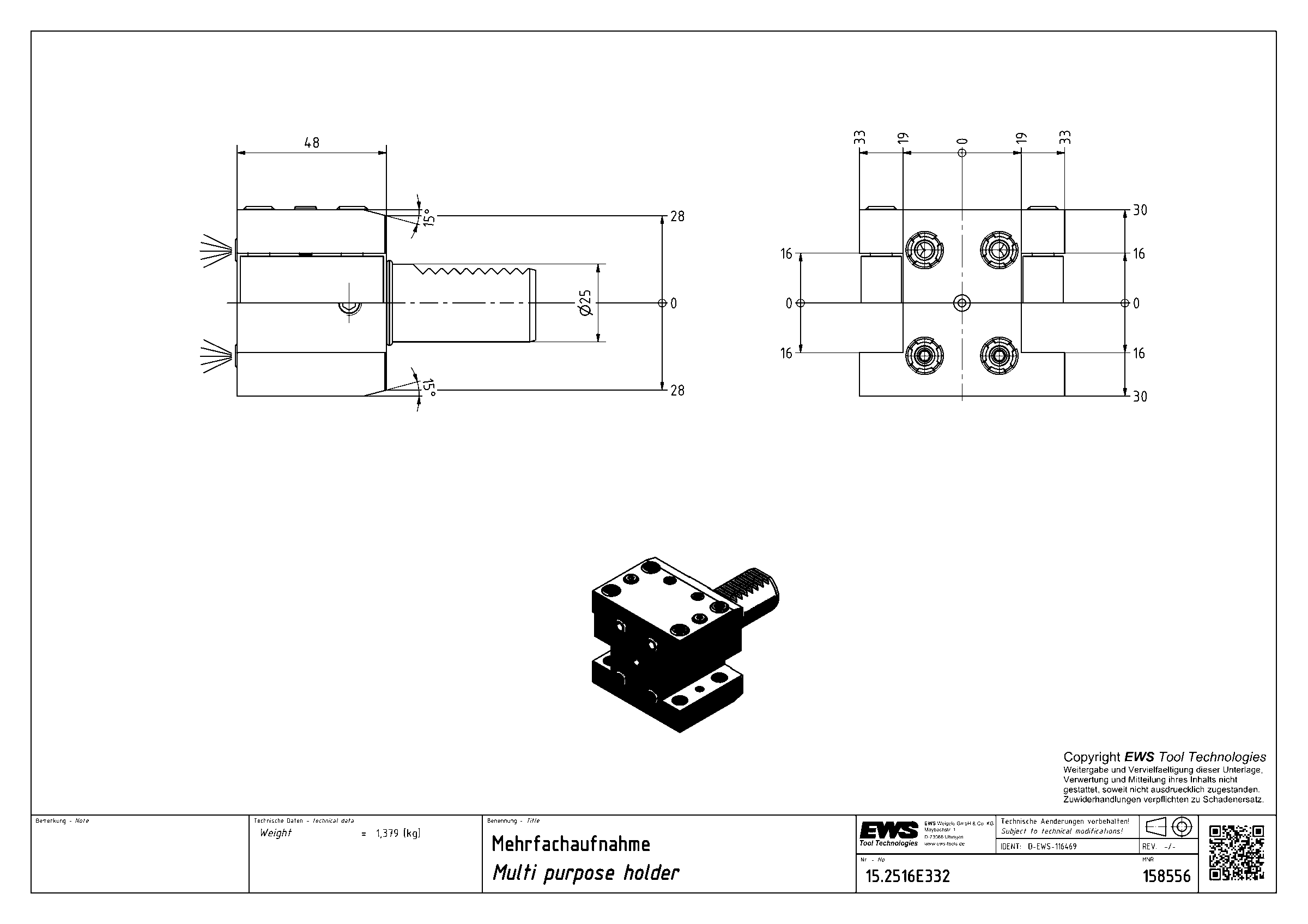

Вылет LPR48 мм
Масса1,379 кг
Высота60 мм
Общая длина96 мм
Ширина66 мм
Заказной номер EWS158556
Радиальная высота30 мм
Радиальная ширина33 мм
Функциональная ширина19 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 15.2516E332 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка многоместная, форма D1

Многоместная державка для главного шпинделя и противошпинделя.

Инструмент оснащён регулируемым соплом СОЖ.

Технические особенности

  • Одновременно можно зажать два инструмента
  • Державку можно использовать для главного шпинделя и противошпинделя
  • Прижимные планки можно переоборудовать
  • Положение режущей кромки можно менять между перевёрнутым и стандартным

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки универсальные EWS, присоединение к станку VDI — 49 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаВылет LPR, ммВысота, ммОбщая длина, ммВ список
15.40C4SQT1540VDI40, хвостовик повёрнут на 30°PSC 409976159
15.40C4ÜKL1=75X2640VDI40PSC 407580138
15.40C5L1=85X3440VDI40PSC 508080143
15.40C5ÜKL1=85X3440VDI40PSC 508080143
15.2516/1225VDI25хвостовик 16x16485596
15.2516/12RL25VDI25хвостовик 16x16485596
15.2516E33225VDI25хвостовик 16x16486096Текущая
15.2516IK25VDI25хвостовик 16x16485596
15.2519.05G20025VDI25хвостовик 3/4"x3/4"5570103
15.2520G20025VDI25хвостовик 20x205570103
15.2520G200IK25VDI25хвостовик 20x205570103
15.2520G200IKW#0125VDI25хвостовик 20x2056,570104,45

Совместимость

Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 15.2516E332.

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI25Приспособление монтажное EWS MW-VDI25
  • UMB100Приспособление монтажное EWS UMB100

Ключи и отвёртки1

  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
