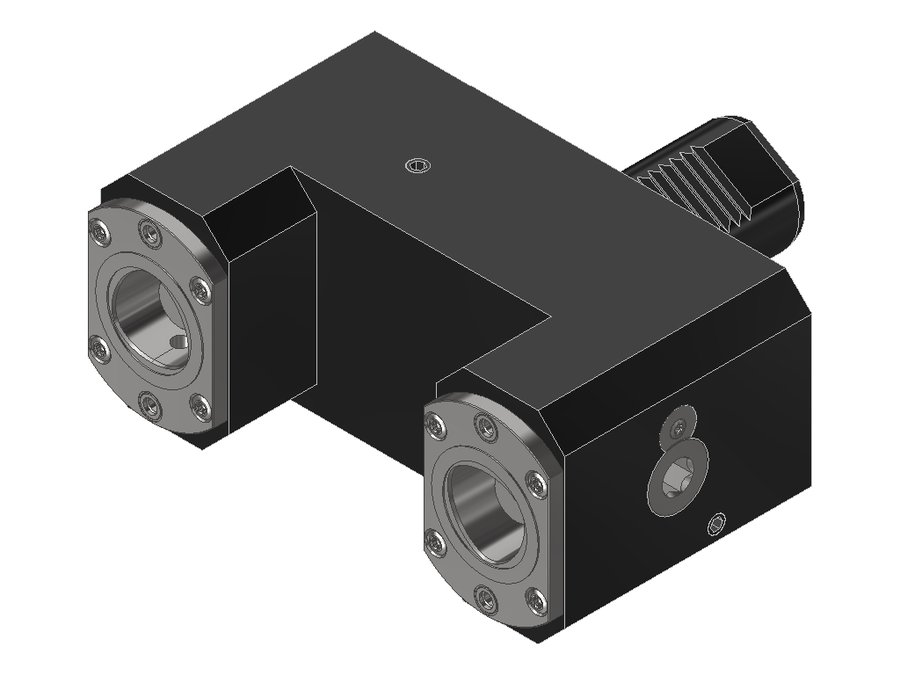

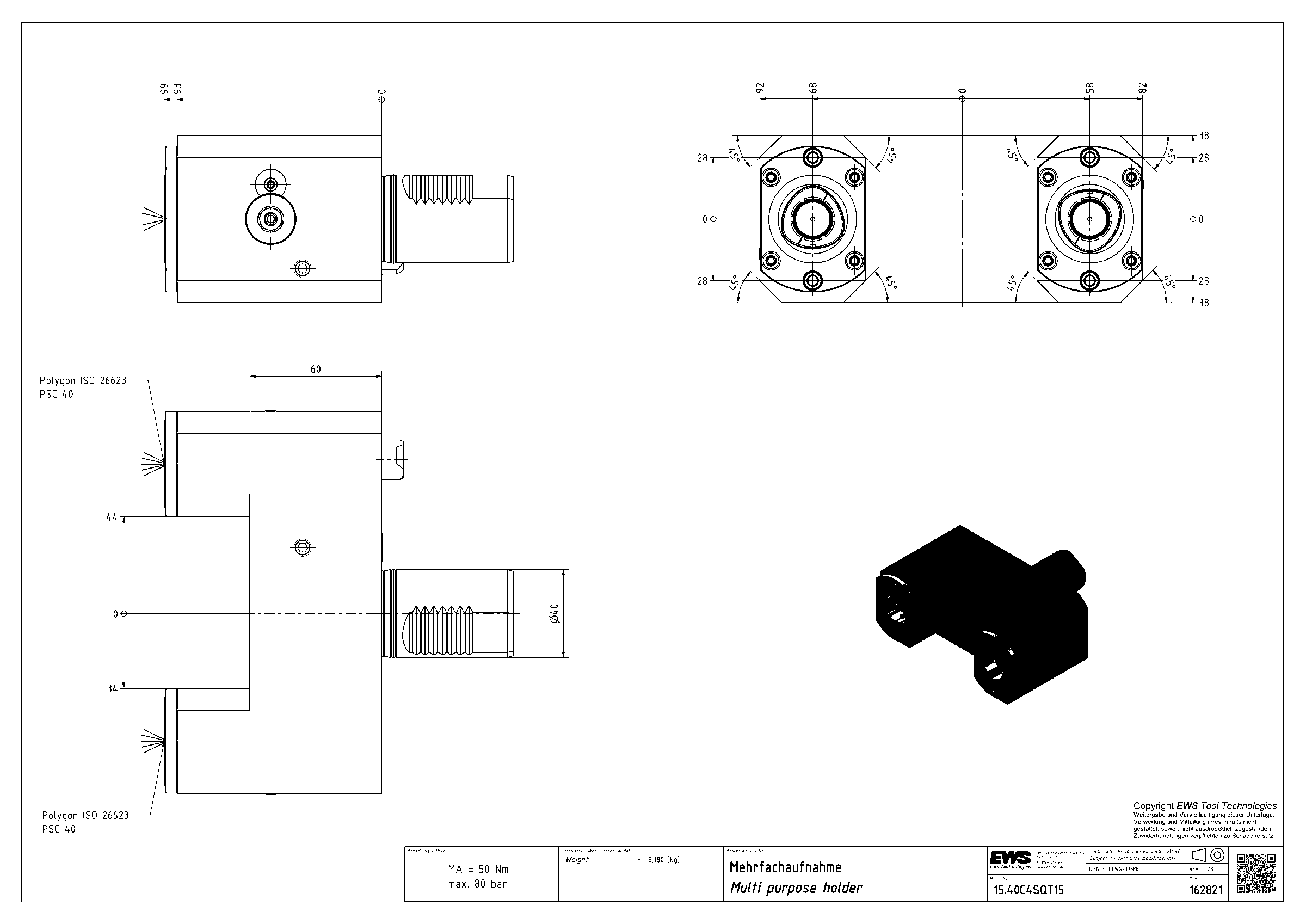

Державка универсальная EWS 15.40C4SQT15, хвостовик Ø40, полигональный хвостовик ISO 26623 (PSC 40)
| Система фиксации в гнезде | штифт |
|---|---|
| Угол выхода | 0° |
| Код интерфейса станка | ZYV04000315 |
| Код интерфейса инструмента | CCS04000195 |
| Диаметр хвостовика | 40 мм |
| Исполнение | нейтральное |
| Присоединение к станку | VDI40, хвостовик повёрнут на 30° |
| Присоединение инструмента | PSC 40 |
| Функциональная длина | 99 мм |
| Вылет LPR | 99 мм |
| Масса | 8,18 кг |
| Высота | 76 мм |
| Общая длина | 159 мм |
| Ширина | 174 мм |
| Заказной номер EWS | 162821 |
| Радиальная высота | 38 мм |
| Радиальная ширина | 92 мм |
| Функциональная ширина | 126 мм |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 15.40C4SQT15 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
Державка многоместная, форма D1
Многоместная державка для главного шпинделя и противошпинделя.
Инструмент оснащён регулируемым соплом СОЖ.
PSC — стандартизованный интерфейс
- Типоразмер PSC 40:
- Повторяемость ≤ 0,01 мм
- Момент затяжки 50 Н·м
- Усилие зажима 21 кН
- Стандартизованные адаптеры доступны по всему миру
- Интерфейс для приводного и статического инструмента
- Доступны сверхкороткие адаптеры без паза под захват
Другие типоразмеры серии
Державки универсальные EWS, присоединение к станку VDI — 49 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Вылет LPR, мм | Высота, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 15.40C4L1=75X26 | 40 | VDI40 | PSC 40 | 75 | 80 | 138 | |
| 15.40C4MP620 | 40 | VDI40 | PSC 40 | 100 | 84 | 160 | |
| 15.40C4SQT15 | 40 | VDI40, хвостовик повёрнут на 30° | PSC 40 | 99 | 76 | 159 | Текущая |
| 15.40C4ÜKL1=75X26 | 40 | VDI40 | PSC 40 | 75 | 80 | 138 | |
| 15.40C5L1=85X34 | 40 | VDI40 | PSC 50 | 80 | 80 | 143 | |
| 15.40C5ÜKL1=85X34 | 40 | VDI40 | PSC 50 | 80 | 80 | 143 | |
| 15.2516/12 | 25 | VDI25 | хвостовик 16x16 | 48 | 55 | 96 | |
| 15.2516/12RL | 25 | VDI25 | хвостовик 16x16 | 48 | 55 | 96 | |
| 15.2516E332 | 25 | VDI25 | хвостовик 16x16 | 48 | 60 | 96 | |
| 15.2516IK | 25 | VDI25 | хвостовик 16x16 | 48 | 55 | 96 | |
| 15.2519.05G200 | 25 | VDI25 | хвостовик 3/4"x3/4" | 55 | 70 | 103 | |
| 15.2520G200 | 25 | VDI25 | хвостовик 20x20 | 55 | 70 | 103 |
