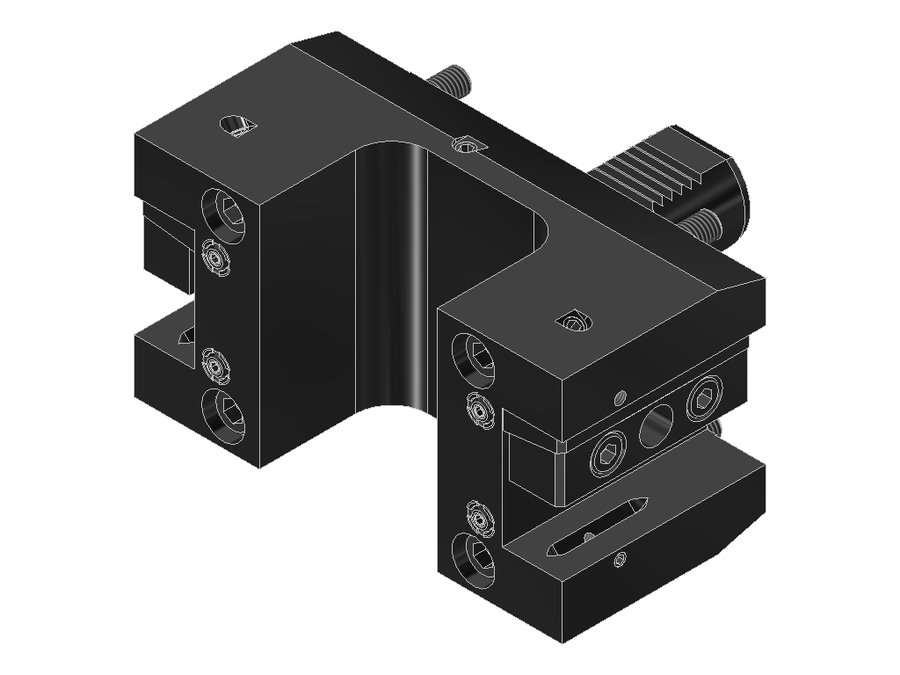

Державка универсальная EWS 15.4025IK-PL, хвостовик Ø40, сечение 25×25 мм
EWS · Державки универсальные EWS, присоединение к станку VDI · арт. 15.4025IK-PL

Державка универсальная EWS 15.4025IK-PL, хвостовик Ø40, сечение 25×25 мм

Угол выхода0°
Код интерфейса станкаZYV04000515
Код интерфейса инструментаVKT25250115
Диаметр хвостовика40 мм
Исполнениенейтральное
Присоединение к станкуVDI40 Proline
Присоединение инструментахвостовик 25x25
Вылет LPR85 мм
Масса7,372 кг
Высота95 мм
Общая длина148 мм
Ширина178 мм
Заказной номер EWS188151
Радиальная высота47,5 мм
Радиальная ширина89 мм
Функциональная ширина64 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 15.4025IK-PL в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка многоместная, форма D1

Многоместная державка для главного шпинделя и противошпинделя.

Инструмент оснащён регулируемым соплом СОЖ.

Внутренний подвод СОЖ
Для режущего инструмента с дополнительным внутренним подводом СОЖ.

Технические особенности

  • Одновременно можно зажать два инструмента
  • Державку можно использовать для главного шпинделя и противошпинделя
  • Прижимные планки можно переоборудовать
  • Положение режущей кромки можно менять между перевёрнутым и стандартным

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки универсальные EWS, присоединение к станку VDI — 49 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаВылет LPR, ммВысота, ммОбщая длина, ммВ список
15.4025.4SQT15IK40VDI40, хвостовик повёрнут на 30°хвостовик 1"x1"12096180
15.4025/2040VDI40хвостовик 25x257280,5135
15.4025CTX40VDI40хвостовик 25x2510096163
15.4025CTXIK40VDI40хвостовик 25x2510096163
15.4025G400IKW40VDI40хвостовик 25x258596148
15.4025IK40VDI40хвостовик 25x257280,5135
15.4025IK-PL40VDI40 Prolineхвостовик 25x258595148Текущая
15.4025MP62040VDI40хвостовик 25x2512096180
15.4025MP620IK40VDI40хвостовик 25x2512096180
15.4025SQT1540VDI40, хвостовик повёрнут на 30°хвостовик 25x2512096180
15.4025SQT15IK40VDI40, хвостовик повёрнут на 30°хвостовик 25x2512096180
15.5025.4SQT2850VDI50, хвостовик повёрнут на 30°хвостовик 1"x1"150100225,1

Совместимость

Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 15.4025IK-PL.

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI40Приспособление монтажное EWS MW-VDI40
  • UMB100Приспособление монтажное EWS UMB100

Ключи и отвёртки1

  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
