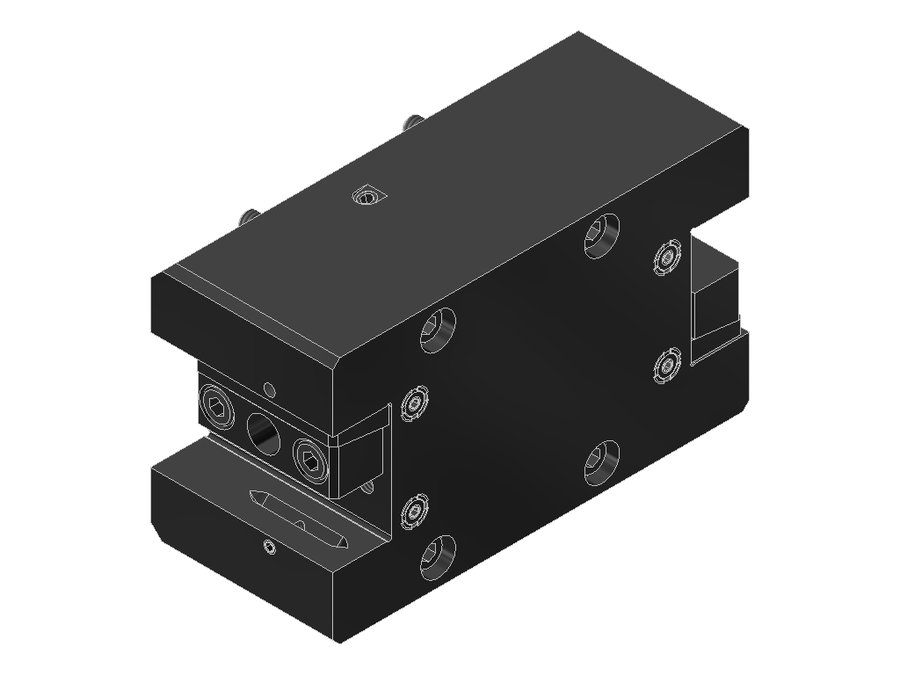

Державка универсальная EWS 15.BMT25IG350IK-STAT, BMT, сечение 25×25 мм
EWS · Державки универсальные EWS, присоединение к станку BMT · арт. 15.BMT25IG350IK-STAT

Державка универсальная EWS 15.BMT25IG350IK-STAT, BMT, сечение 25×25 мм

Система фиксации в гнездешпоночный паз BMT
Угол выхода0°
Код интерфейса станкаFLB084D0015
Код интерфейса инструментаVKT25250115
Исполнениенейтральное
Присоединение к станкуBMT 70x84 Mazak
Присоединение инструментахвостовик 25x25
Вылет LPR70 мм
Масса9,579 кг
Высота106 мм
Общая длина77,5 мм
Ширина178 мм
Заказной номер EWS229939
Радиальная высота53 мм
Радиальная ширина98 мм
Функциональная ширина73 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 15.BMT25IG350IK-STAT в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка многоместная, форма D1

Многоместная державка для главного шпинделя и противошпинделя.

Инструмент оснащён регулируемым соплом СОЖ.

Внутренний подвод СОЖ
Для режущего инструмента с дополнительным внутренним подводом СОЖ.

Технические особенности

  • Одновременно можно зажать два инструмента
  • Державку можно использовать для главного шпинделя и противошпинделя
  • Прижимные планки можно переоборудовать
  • Положение режущей кромки можно менять между перевёрнутым и стандартным

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки универсальные EWS, присоединение к станку BMT — 98 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение к станкуПрисоединение инструментаВылет LPR, ммВысота, ммОбщая длина, ммВ список
15.BMT25BMT55IKZ50.5X65BMT55хвостовик 25x25659069,6
15.BMT25BMT55Z50.5X65BMT55хвостовик 25x25659069,6
15.BMT25BMT65IKX75BMT65хвостовик 25x25759679,9
15.BMT25BMT65IKX90BMT65хвостовик 25x25909694,9
15.BMT25BMT65X75BMT65хвостовик 25x25759679,9
15.BMT25BMT65X90BMT65хвостовик 25x25909694,9
15.BMT25IG350IK-STATBMT 70x84 Mazakхвостовик 25x257010677,5Текущая
15.BMT25LB2000BMT60B Okumaхвостовик 25x25759590
15.BMT25LB2000IKBMT60B Okumaхвостовик 25x25759590
15.BMT25LT2000V16BMT55 Okumaхвостовик 25x258590118,5
15.BMT25LT2000V16IKBMT55 Okumaхвостовик 25x258590118,5
15.BMT25NLBMT60 DMG Moriхвостовик 25x257010885

Совместимость

Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 15.BMT25IG350IK-STAT.

Ключи и отвёртки1

  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
