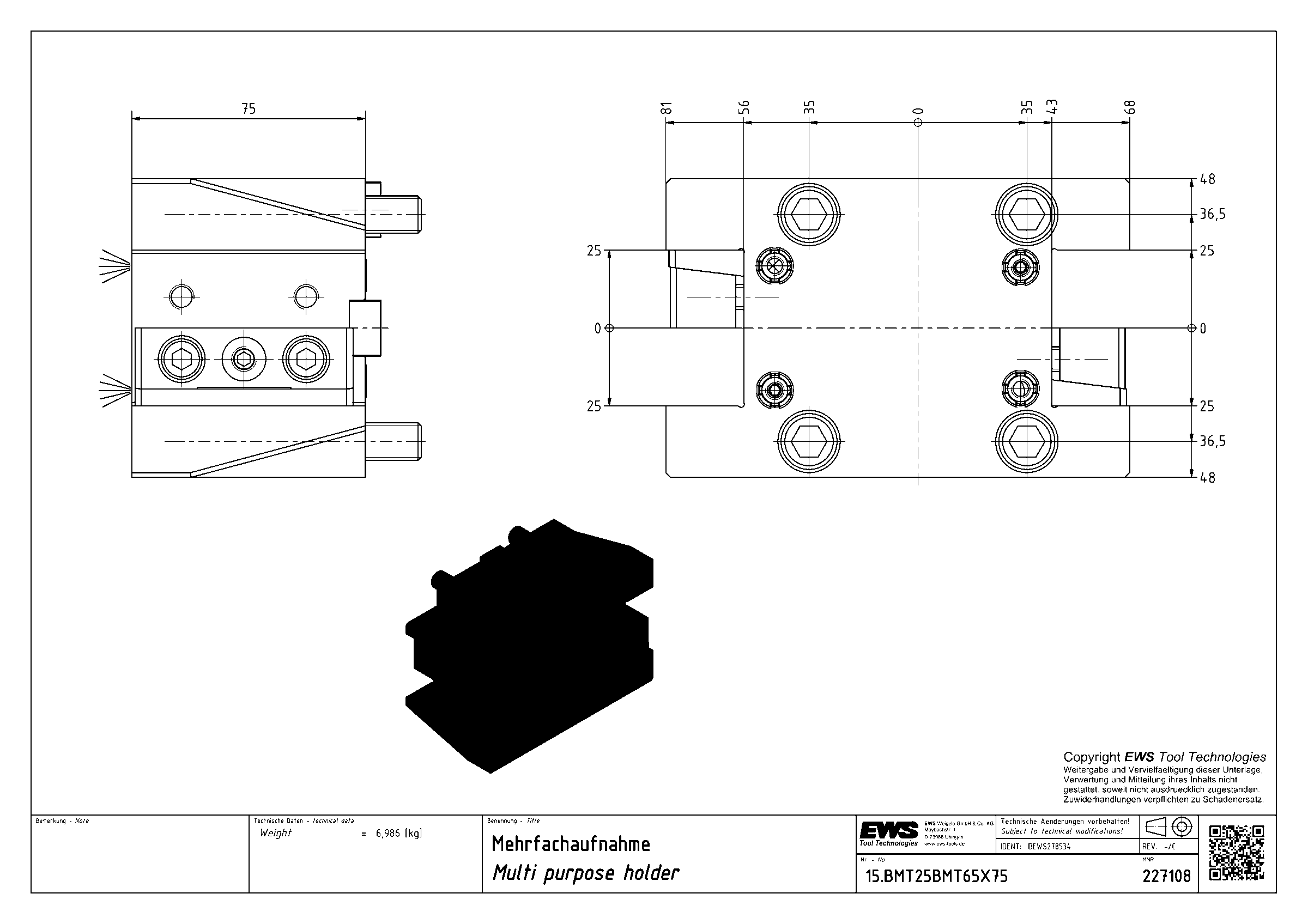

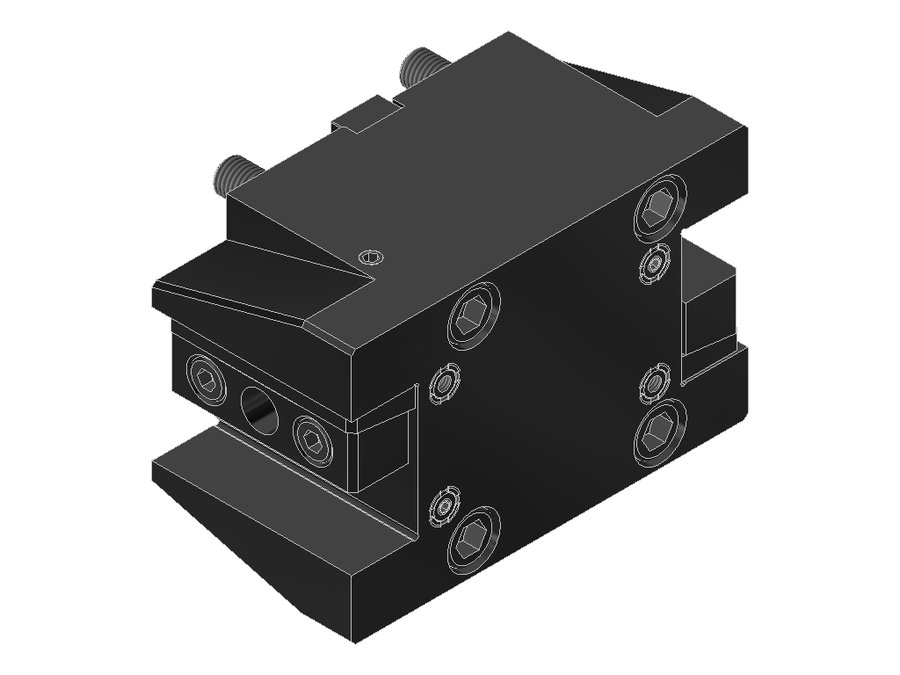

Державка универсальная EWS 15.BMT25BMT65X75, BMT, сечение 25×25 мм
EWS · Державки универсальные EWS, присоединение к станку BMT · арт. 15.BMT25BMT65X75

Державка универсальная EWS 15.BMT25BMT65X75, BMT, сечение 25×25 мм

Система фиксации в гнездешпоночный паз BMT
Угол выхода0°
Код интерфейса станкаFLB073A6515
Код интерфейса инструментаVKT25250115
Исполнениенейтральное
Присоединение к станкуBMT65
Присоединение инструментахвостовик 25x25
Вылет LPR75 мм
Масса6,986 кг
Высота96 мм
Общая длина79,9 мм
Ширина149 мм
Заказной номер EWS227108
Радиальная высота48 мм
Радиальная ширина68 мм
Функциональная ширина43 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 15.BMT25BMT65X75 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка многоместная, форма D1

Многоместная державка для главного шпинделя и противошпинделя.

Инструмент оснащён регулируемым соплом СОЖ.

Технические особенности

  • Одновременно можно зажать два инструмента
  • Державку можно использовать для главного шпинделя и противошпинделя
  • Прижимные планки можно переоборудовать
  • Положение режущей кромки можно менять между перевёрнутым и стандартным

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки универсальные EWS, присоединение к станку BMT — 98 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение к станкуПрисоединение инструментаВылет LPR, ммВысота, ммОбщая длина, ммВ список
15.BMT25BIGIKBMT55 Bigliaхвостовик 25x25759579,9
15.BMT25BMT55IKZ46X60BMT55хвостовик 25x25609765
15.BMT25BMT55IKZ50.5X65BMT55хвостовик 25x25659069,6
15.BMT25BMT55Z50.5X65BMT55хвостовик 25x25659069,6
15.BMT25BMT65IKX75BMT65хвостовик 25x25759679,9
15.BMT25BMT65IKX90BMT65хвостовик 25x25909694,9
15.BMT25BMT65X75BMT65хвостовик 25x25759679,9Текущая
15.BMT25BMT65X90BMT65хвостовик 25x25909694,9
15.BMT25IG350IK-STATBMT 70x84 Mazakхвостовик 25x257010677,5
15.BMT25LB2000BMT60B Okumaхвостовик 25x25759590
15.BMT25LB2000IKBMT60B Okumaхвостовик 25x25759590
15.BMT25LT2000V16BMT55 Okumaхвостовик 25x258590118,5

Совместимость

Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 15.BMT25BMT65X75.

Принадлежности и оснастка для настройки инструмента2

  • MW-BMT-SKT250Приспособление монтажное EWS MW-BMT-SKT250
  • UMB100Приспособление монтажное EWS UMB100

Ключи и отвёртки1

  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
