EWS · Державки универсальные EWS для BMT · арт. 15.BMT25BMT65X90

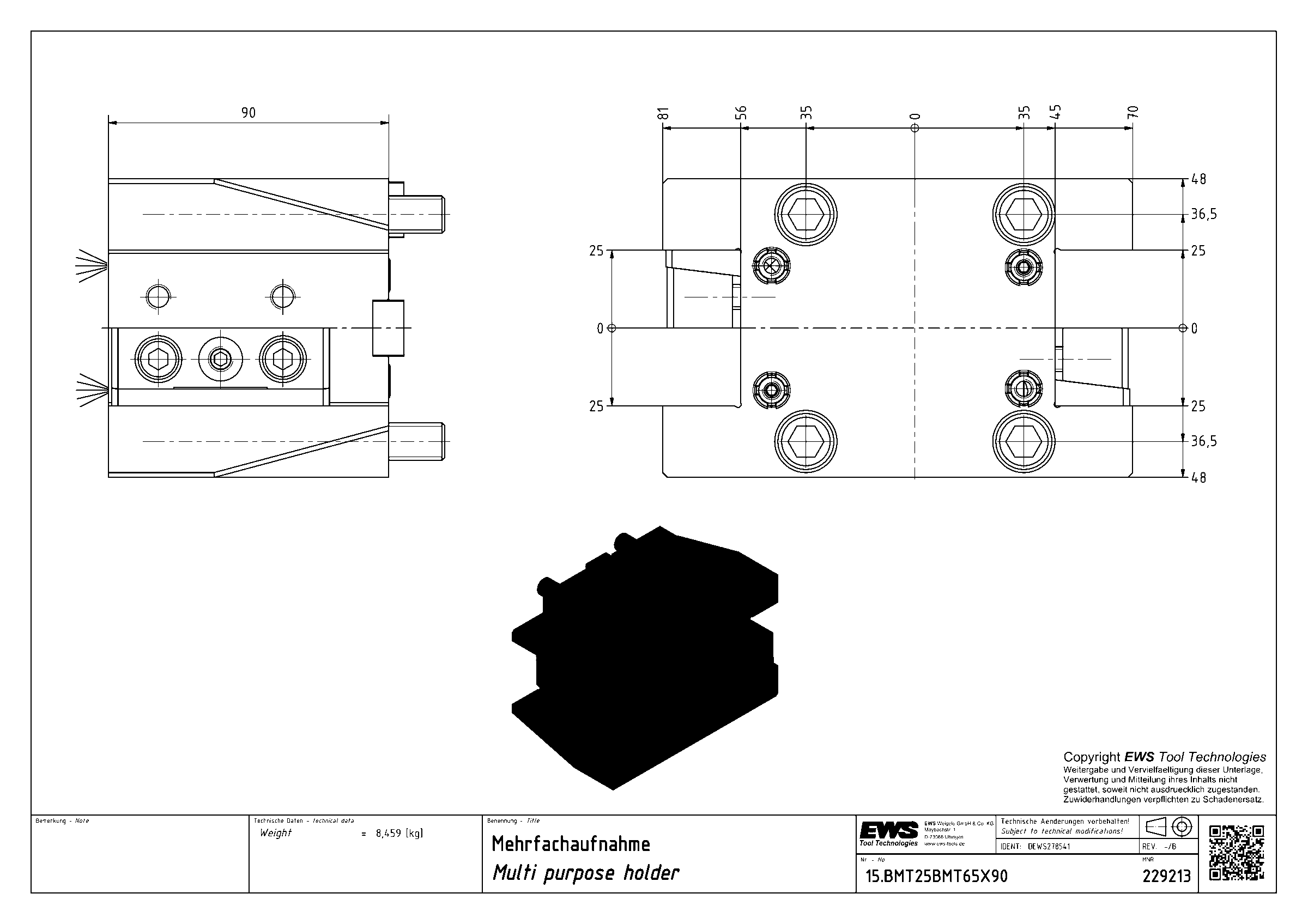

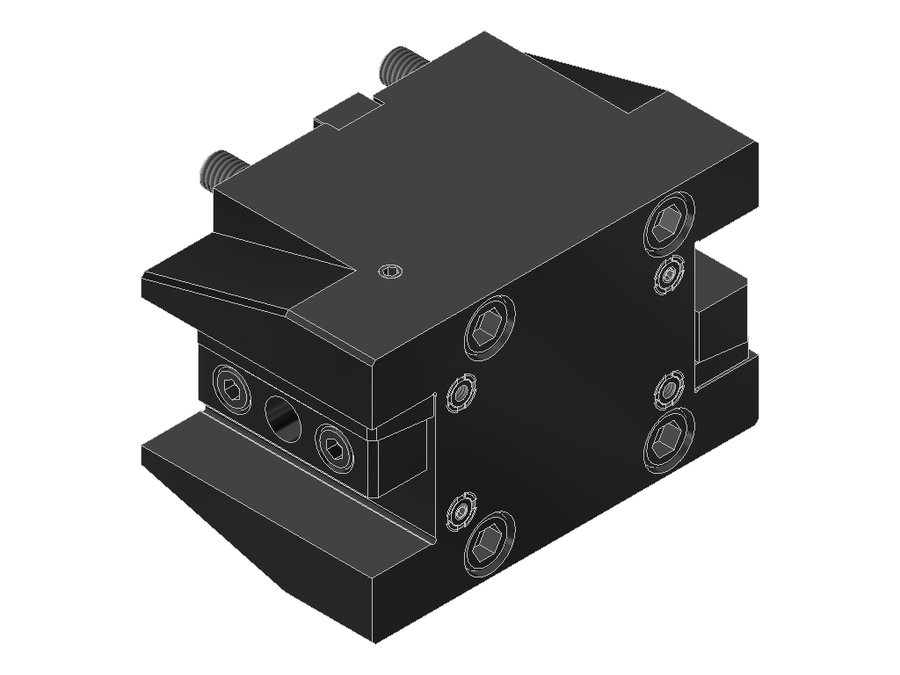

Державка универсальная EWS 15.BMT25BMT65X90, BMT, сечение 25×25 мм
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Угол выхода | 0° |
| Код интерфейса станка | FLB073A6515 |
| Код интерфейса инструмента | VKT25250115 |
| Исполнение | нейтральное |
| Присоединение к станку | BMT65 |
| Присоединение инструмента | хвостовик 25x25 |
| Функциональная длина | 0 мм |
| Вылет LPR | 90 мм |
| Масса | 8,459 кг |
| Высота | 96 мм |
| Общая длина | 94,9 мм |
| Ширина | 151 мм |
| Заказной номер EWS | 229213 |
| Радиальная высота | 48 мм |
| Радиальная ширина | 70 мм |
| Функциональная ширина | 45 мм |
Другие типоразмеры серии
Державки универсальные EWS для BMT — 98 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Высота, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 15.BMT25BMT55IKZ46X60 | BMT55 | хвостовик 25x25 | 0 | 60 | 97 | 65 | |
| 15.BMT25BMT55IKZ50.5X65 | BMT55 | хвостовик 25x25 | 0 | 65 | 90 | 69,6 | |
| 15.BMT25BMT55Z50.5X65 | BMT55 | хвостовик 25x25 | 0 | 65 | 90 | 69,6 | |
| 15.BMT25BMT65IKX75 | BMT65 | хвостовик 25x25 | 0 | 75 | 96 | 79,9 | |
| 15.BMT25BMT65IKX90 | BMT65 | хвостовик 25x25 | 0 | 90 | 96 | 94,9 | |
| 15.BMT25BMT65X75 | BMT65 | хвостовик 25x25 | 0 | 75 | 96 | 79,9 | |
| 15.BMT25BMT65X90 | BMT65 | хвостовик 25x25 | 0 | 90 | 96 | 94,9 | Текущая |
| 15.BMT25IG350IK-STAT | BMT 70x84 Mazak | хвостовик 25x25 | 0 | 70 | 106 | 77,5 | |
| 15.BMT25LB2000 | BMT60B Okuma | хвостовик 25x25 | 0 | 75 | 95 | 90 | |
| 15.BMT25LB2000IK | BMT60B Okuma | хвостовик 25x25 | 0 | 75 | 95 | 90 | |
| 15.BMT25LT2000V16 | BMT55 Okuma | хвостовик 25x25 | 0 | 85 | 90 | 118,5 | |
| 15.BMT25LT2000V16IK | BMT55 Okuma | хвостовик 25x25 | 0 | 85 | 90 | 118,5 |
Совместимость
Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 15.BMT25BMT65X90.
Принадлежности и оснастка для настройки инструмента2
- MW-BMT-SKT250Приспособление монтажное EWS MW-BMT-SKT250, MW-BMT-SKT250
- UMB100Приспособление монтажное EWS UMB100, UMB100
Ключи и отвёртки1
- AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
