Canela · Пластины резьбовые — форма T (треугольная 60°) · арт. 16EL-300ISOTIN25

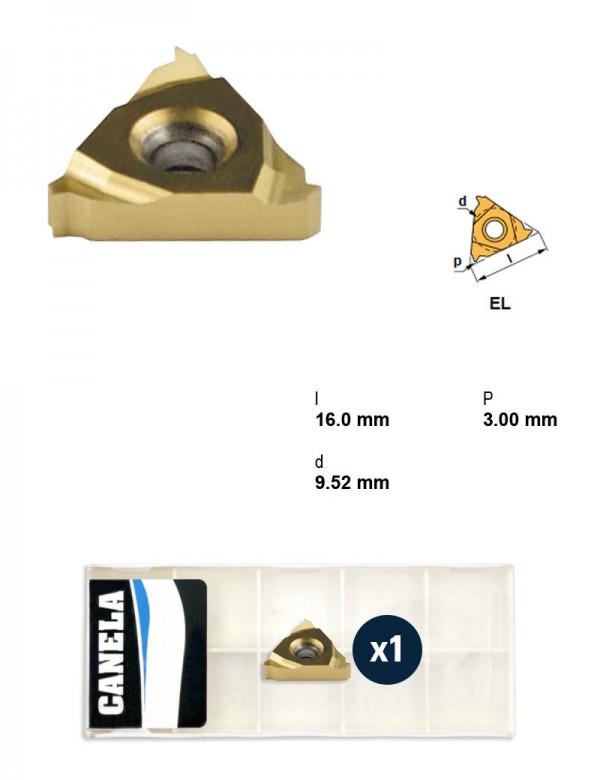

Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 3 мм, Тип резьбы ISO, Направление резания Левое
| Шаг | 3 мм |
|---|---|
| Тип резьбы | ISO |
| Применение | Резьбонарезание |
| Направление резания | Левое |
| Марка сплава | TIN25 |
| I.C. | 9,52 мм |
| Группа материалов | Сталь |
| Задний угол | Отрицательный |
| Форма пластины | T — треугольная 60° |
| Толщина пластины | 3,7 мм |
Другие типоразмеры серии
Пластины резьбовые — форма T (треугольная 60°) — 268 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Пластины резьбовые токарные.
| Артикул | Тип резьбы | Марка сплава | I.C., мм | Задний угол | Толщина пластины, мм | Направление резания | В список |
|---|---|---|---|---|---|---|---|
| 16EL-150LGTL20 | — | TL20 | 9,52 | Отрицательный | 3,7 | Левое | |
| 16EL-175ISOTIN25 | ISO | TIN25 | 9,52 | Отрицательный | 3,7 | Левое | |
| 16EL-175LGTL20 | — | TL20 | 9,52 | Отрицательный | 3,7 | Левое | |
| 16EL-200ISOTIN25 | ISO | TIN25 | 9,52 | Отрицательный | 3,7 | Левое | |
| 16EL-200LGTL20 | — | TL20 | 9,52 | Отрицательный | 3,7 | Левое | |
| 16EL-250ISOTIN25 | ISO | TIN25 | 9,52 | Отрицательный | 3,7 | Левое | |
| 16EL-300ISOTIN25 | ISO | TIN25 | 9,52 | Отрицательный | 3,7 | Левое | Текущая |
| 16EL-A55TIN25 | — | TIN25 | 9,52 | Отрицательный | 3,7 | Левое | |
| 16EL-A60TIN25 | — | TIN25 | 9,52 | Отрицательный | 3,7 | Левое | |
| 16EL-AG55TIN25 | — | TIN25 | 9,52 | Отрицательный | 3,7 | Левое | |
| 16EL-AG60TIN25 | — | TIN25 | 9,52 | Отрицательный | 3,7 | Левое | |
| 16EL-G55TIN25 | — | TIN25 | 9,52 | Отрицательный | 3,7 | Левое |
Совместимость
Связанные позиции по данным производителя — 21 позиция. Подбор по совместимости не заменяет проверку по чертежу.
Подходит к позициям
У этих позиций 16EL-300ISOTIN25 указан производителем как подходящий.
Державки резьбовые токарные21
- CTANL2020K16Державка резьбовая, 20X20, Крепление пластины Прижим сверху, Направление резания Левое, Под пластину, I.C. 9,52 мм
- CTANL2525M16Державка резьбовая, 25X25, Крепление пластины Прижим сверху, Направление резания Левое, Под пластину, I.C. 9,52 мм
- CTANL3232P16Державка резьбовая, 32X32, Крепление пластины Прижим сверху, Направление резания Левое, Под пластину, I.C. 9,52 мм
- CTXNL1212F16Державка резьбовая, 12X12, Крепление пластины Прижим сверху, Направление резания Левое
- CTXNL1616H16Державка резьбовая, 16X16, Крепление пластины Прижим сверху, Направление резания Левое
- CTXNL2020K16Державка резьбовая, 20X20, Крепление пластины Прижим сверху, Направление резания Левое, Под пластину, I.C. 9,52 мм
- CTXNL2525M16Державка резьбовая, 25X25, Крепление пластины Прижим сверху, Направление резания Левое, Под пластину, I.C. 9,52 мм
- CTXNL3232P16Державка резьбовая, 32X32, Крепление пластины Прижим сверху, Направление резания Левое, Под пластину, I.C. 9,52 мм
- PSC32-SEL22040-16Державка резьбовая Ø32 мм, Применение Наружная резьба, Внутренняя подача СОЖ Есть
- PSC40-SEL27050-16Державка резьбовая Ø40 мм, Применение Наружная резьба, Внутренняя подача СОЖ Есть
- PSC50-SEL35060-16Державка резьбовая Ø50 мм, Применение Наружная резьба, Внутренняя подача СОЖ Есть
- PSC63-SEL45065-16Державка резьбовая Ø63 мм, Применение Наружная резьба, Крепление пластины Центральный винт
- STANL1616H16Державка резьбовая, 16X16, Крепление пластины Центральный винт, Направление резания Левое
- STANL2020K16Державка резьбовая, 20X20, Крепление пластины Центральный винт, Направление резания Левое, Под пластину, I.C. 9,52 мм
- STANL2525M16Державка резьбовая, 25X25, Крепление пластины Центральный винт, Направление резания Левое, Под пластину, I.C. 9,52 мм
- STANL3232P16Державка резьбовая, 32X32, Крепление пластины Центральный винт, Направление резания Левое, Под пластину, I.C. 9,52 мм
- STXNL1212F16Державка резьбовая, 12X12, Крепление пластины Центральный винт, Направление резания Левое
- STXNL1616H16Державка резьбовая, 16X16, Крепление пластины Центральный винт, Направление резания Левое
- STXNL2020K16Державка резьбовая, 20X20, Крепление пластины Центральный винт, Направление резания Левое, Под пластину, I.C. 9,52 мм
- STXNL2525M16Державка резьбовая, 25X25, Крепление пластины Центральный винт, Направление резания Левое, Под пластину, I.C. 9,52 мм
- STXNL3232P16Державка резьбовая, 32X32, Крепление пластины Центральный винт, Направление резания Левое, Под пластину, I.C. 9,52 мм
Документы по позиции
Для этой позиции документы пока не привязаны.
Нужна консультация по позиции — материал детали, аналог или срок поставки?
Задать вопрос по позиции
