Canela · Державки резьбовые — центральный винт · арт. PSC32-SEL22040-16

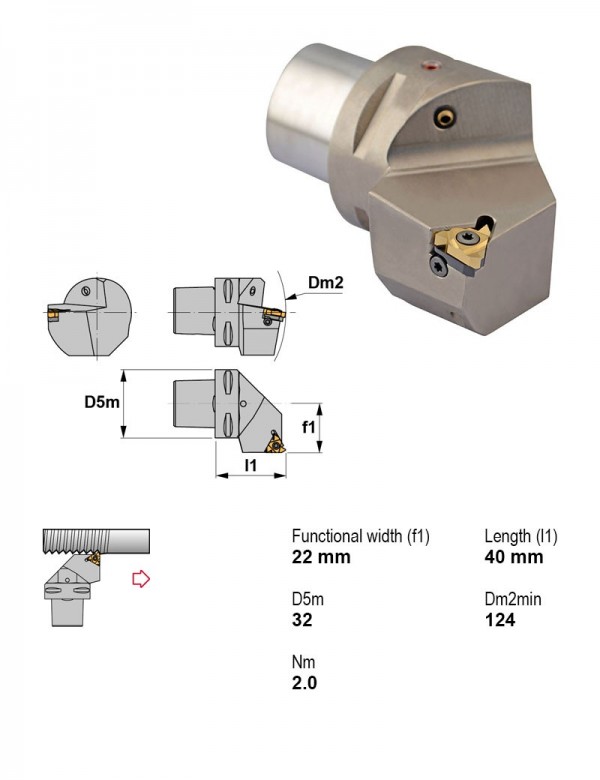

Державка резьбовая Ø32 мм, Диаметр корпуса 22 мм, Длина корпуса 40 мм, Внутренняя подача СОЖ Есть, Направление резания Левое

Применение	Наружная резьба
Диаметр корпуса	22 мм
Длина корпуса	40 мм
Крепление пластины	Центральный винт
Присоединение	PSC
Внутренняя подача СОЖ	Есть
Направление резания	Левое
Диаметр хвостовика	32 мм

Другие типоразмеры серии

Державки резьбовые — центральный винт — 191 позиция серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки резьбовые токарные.

Артикул	Применение	Внутренняя подача СОЖ	Направление резания	Диаметр хвостовика, мм	В список
PSC32-SEL22040-16	Наружная резьба	Есть	Левое	32	Текущая
PSC32-SEL22040-22	Наружная резьба	Есть	Левое	32
PSC32-SER22040-16	Наружная резьба	Есть	Правое	32
PSC32-SER22040-22	Наружная резьба	Есть	Правое	32
PSC32-SIL12050-16	Внутренняя резьба	Есть	Левое	32
PSC32-SIL14060-16	Внутренняя резьба	Есть	Левое	32
PSC32-SIL22085-16	Внутренняя резьба	Есть	Левое	32
PSC32-SIR12050-16	Внутренняя резьба	Есть	Правое	32
PSC32-SIR14060-16	Внутренняя резьба	Есть	Правое	32
PSC32-SIR22085-16	Внутренняя резьба	Есть	Правое	32
PSC40-SEL27050-16	Наружная резьба	Есть	Левое	40
PSC40-SEL27050-22	Наружная резьба	Есть	Левое	40

Показать ещё · всего в серии 191

Совместимость

Связанные позиции по данным производителя — 21 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к PSC32-SEL22040-16.

Пластины резьбовые токарные18

16EL-11WTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 11 ниток/дюйм, Тип резьбы Whitworth, Направление резания Левое
16EL-14WTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 14 ниток/дюйм, Тип резьбы Whitworth, Направление резания Левое
16EL-100ISOTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 1 мм, Тип резьбы ISO, Направление резания Левое
16EL-100LGTL20Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TL20, Шаг 1 мм, Направление резания Левое
16EL-120LGTL20Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TL20, Шаг 1,2 мм, Направление резания Левое
16EL-150ISOTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 1,5 мм, Тип резьбы ISO, Направление резания Левое
16EL-150LGTL20Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TL20, Шаг 1,5 мм, Направление резания Левое
16EL-175ISOTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 1,75 мм, Тип резьбы ISO, Направление резания Левое
16EL-175LGTL20Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TL20, Шаг 1,75 мм, Направление резания Левое
16EL-200ISOTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 2 мм, Тип резьбы ISO, Направление резания Левое
16EL-200LGTL20Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TL20, Шаг 2 мм, Направление резания Левое
16EL-250ISOTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 2,5 мм, Тип резьбы ISO, Направление резания Левое
16EL-300ISOTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 3 мм, Тип резьбы ISO, Направление резания Левое
16EL-A55TIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Профиль резьбы 55°, Направление резания Левое
16EL-A60TIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Профиль резьбы 60°, Направление резания Левое
16EL-AG55TIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Направление резания Левое
16EL-AG60TIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Направление резания Левое
16EL-G60TIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Профиль резьбы 60°, Направление резания Левое

Винты для пластин2

SA3Винт Torx 5-40UNC-3A SA3
SY3Винт Torx 5-40UNC

Запчасти к инструменту1

YI3Пластина опорная для резьбовых пластин YI3

Документы по позиции

Для этой позиции документы пока не привязаны.
