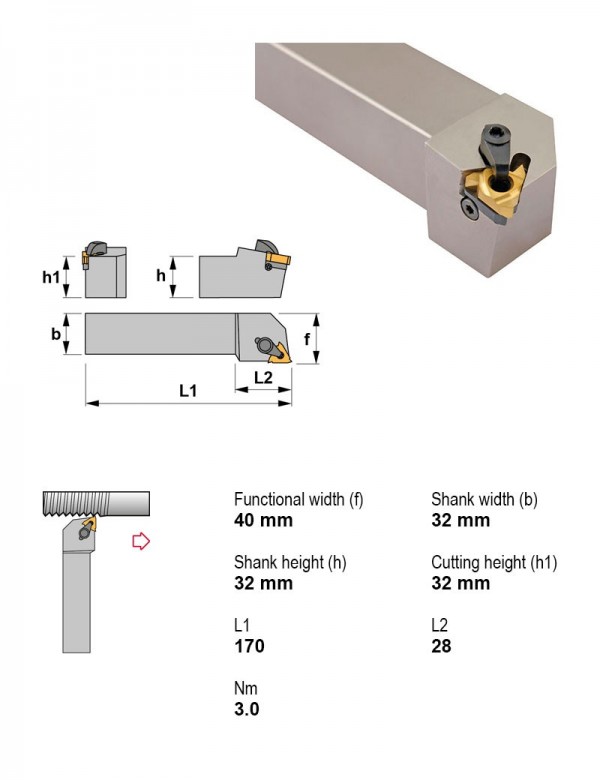

Canela · Державки резьбовые — прижим сверху · арт. CTXNL3232P16
Державка резьбовая, 32X32, Крепление пластины Прижим сверху, Направление резания Левое, Под пластину, I.C. 9,52 мм
| Применение | Наружная резьба |
|---|---|
| Крепление пластины | Прижим сверху |
| Присоединение | Квадратный хвостовик |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Левое |
| Под пластину, I.C. | 9.52 мм |
| Сечение державки | 32X32 |
Другие типоразмеры серии
Державки резьбовые — прижим сверху — 63 позиции серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки резьбовые токарные.
| Артикул | Применение | Присоединение | Направление резания | Сечение державки | Под пластину, I.C., мм | В список |
|---|---|---|---|---|---|---|
| CTXNL1212F16 | Наружная резьба | Квадратный хвостовик | Левое | 12X12 | 9.52 | |
| CTXNL1616H16 | Наружная резьба | Квадратный хвостовик | Левое | 16X16 | 9.52 | |
| CTXNL2020K16 | Наружная резьба | Квадратный хвостовик | Левое | 20X20 | 9.52 | |
| CTXNL2525M16 | Наружная резьба | Квадратный хвостовик | Левое | 25X25 | 9.52 | |
| CTXNL2525M22 | Наружная резьба | Квадратный хвостовик | Левое | 25X25 | 12.7 | |
| CTXNL2525M27 | Наружная резьба | Квадратный хвостовик | Левое | 25X25 | — | |
| CTXNL3232P16 | Наружная резьба | Квадратный хвостовик | Левое | 32X32 | 9.52 | Текущая |
| CTXNL3232P22 | Наружная резьба | Квадратный хвостовик | Левое | 32X32 | 12.7 | |
| CTXNL3232P27 | Наружная резьба | Квадратный хвостовик | Левое | 32X32 | — | |
| CTXNL4040R22 | Наружная резьба | Квадратный хвостовик | Левое | 40X40 | 12.7 | |
| CTXNL4040R27 | Наружная резьба | Квадратный хвостовик | Левое | 40X40 | — | |
| CTXNL5050S27 | Наружная резьба | Квадратный хвостовик | Левое | 50X50 | — |
Совместимость
Связанные позиции по данным производителя — 23 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к CTXNL3232P16.
Пластины резьбовые токарные18
- 16EL-11WTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 11 ниток/дюйм, Тип резьбы Whitworth, Направление резания Левое
- 16EL-14WTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 14 ниток/дюйм, Тип резьбы Whitworth, Направление резания Левое
- 16EL-100ISOTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 1 мм, Тип резьбы ISO, Направление резания Левое
- 16EL-100LGTL20Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TL20, Направление резания Левое
- 16EL-120LGTL20Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TL20, Направление резания Левое
- 16EL-150ISOTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 1,5 мм, Тип резьбы ISO, Направление резания Левое
- 16EL-150LGTL20Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TL20, Направление резания Левое
- 16EL-175ISOTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 1,75 мм, Тип резьбы ISO, Направление резания Левое
- 16EL-175LGTL20Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TL20, Направление резания Левое
- 16EL-200ISOTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 2 мм, Тип резьбы ISO, Направление резания Левое
- 16EL-200LGTL20Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TL20, Направление резания Левое
- 16EL-250ISOTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 2,5 мм, Тип резьбы ISO, Направление резания Левое
- 16EL-300ISOTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 3 мм, Тип резьбы ISO, Направление резания Левое
- 16EL-A55TIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Профиль резьбы 55°, Направление резания Левое
- 16EL-A60TIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Профиль резьбы 60°, Направление резания Левое
- 16EL-AG55TIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Направление резания Левое
- 16EL-AG60TIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Направление резания Левое
- 16EL-G60TIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Профиль резьбы 60°, Направление резания Левое
Головки расточные регулируемые1
- 63.60.125160Головка расточная черновая DIN 238, Ø125-160 мм
Державки токарные по ISO 56081
- PSC40-DDJNL27055-15Державка токарная Ø40 мм, 93°, левое, Применение Профилирование, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
Запчасти к инструменту1
- YI3Пластина опорная для резьбовых пластин YI3
Документы по позиции
Для этой позиции документы пока не привязаны.
