Canela · Пластины резьбовые — резьбонарезание · арт. 16ER-14WTIN25

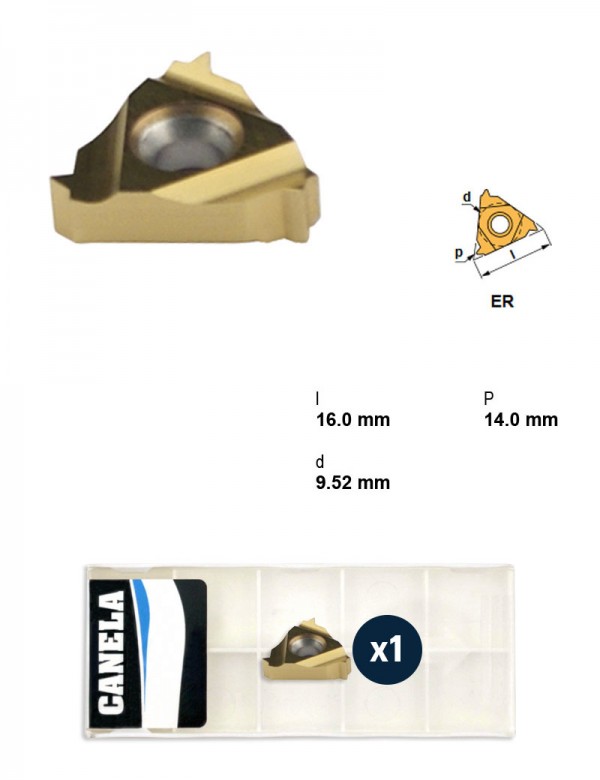

Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25
| Применение | Резьбонарезание |
|---|---|
| Марка сплава | TIN25 |
| Вписанная окружность (IC) | 9,52 |
| Группа материалов | Сталь |
| Задний угол | Отрицательный |
| Форма пластины | T — треугольная 60° |
| Толщина пластины | 3,7 |
Другие типоразмеры серии
Пластины резьбовые — резьбонарезание — 268 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Пластины резьбовые токарные.
| Артикул | Марка сплава | Вписанная окружность (IC) | Задний угол | Толщина пластины | В список |
|---|---|---|---|---|---|
| 16EL-G60TIN25 | TIN25 | 9,52 | Отрицательный | 3,7 | |
| 16ER-8WTIN25 | TIN25 | 9,52 | Отрицательный | 3,7 | |
| 16ER-9WTIN25 | TIN25 | 9,52 | Отрицательный | 3,7 | |
| 16ER-10WTIN25 | TIN25 | 9,52 | Отрицательный | 3,7 | |
| 16ER-11WTIN25 | TIN25 | 9,52 | Отрицательный | 3,7 | |
| 16ER-12WTIN25 | TIN25 | 9,52 | Отрицательный | 3,7 | |
| 16ER-14WTIN25 | TIN25 | 9,52 | Отрицательный | 3,7 | Текущая |
| 16ER-16WTIN25 | TIN25 | 9,52 | Отрицательный | 3,7 | |
| 16ER-18WTIN25 | TIN25 | 9,52 | Отрицательный | 3,7 | |
| 16ER-19WTIN25 | TIN25 | 9,52 | Отрицательный | 3,7 | |
| 16ER-20WTIN25 | TIN25 | 9,52 | Отрицательный | 3,7 | |
| 16ER-22WTIN25 | TIN25 | 9,52 | Отрицательный | 3,7 |
Совместимость
Связанные позиции по данным производителя — 21 позиция. Подбор по совместимости не заменяет проверку по чертежу.
Подходит к позициям
У этих позиций 16ER-14WTIN25 указан производителем как подходящий.
Державки резьбовые токарные21
- CTANR2020K16Державка резьбовая, 20X20
- CTANR2525M16Державка резьбовая, 25X25
- CTANR3232P16Державка резьбовая, 32X32
- CTXNR1212F16Державка резьбовая, 12X12
- CTXNR1616H16Державка резьбовая, 16X16
- CTXNR2020K16Державка резьбовая, 20X20
- CTXNR2525M16Державка резьбовая, 25X25
- CTXNR3232P16Державка резьбовая, 32X32
- PSC32-SER22040-16Державка резьбовая Ø32 мм
- PSC40-SER27050-16Державка резьбовая Ø40 мм
- PSC50-SER35060-16Державка резьбовая Ø50 мм
- PSC63-SER45065-16Державка резьбовая Ø63 мм
- STANR1616H16Державка резьбовая, 16X16
- STANR2020K16Державка резьбовая, 20X20
- STANR2525M16Державка резьбовая, 25X25
- STANR3232P16Державка резьбовая, 32X32
- STXNR1212F16Державка резьбовая, 12X12
- STXNR1616H16Державка резьбовая, 16X16
- STXNR2020K16Державка резьбовая, 20X20
- STXNR2525M16Державка резьбовая, 25X25
- STXNR3232P16Державка резьбовая, 32X32
Документы по позиции
Для этой позиции технический лист пока не привязан.
