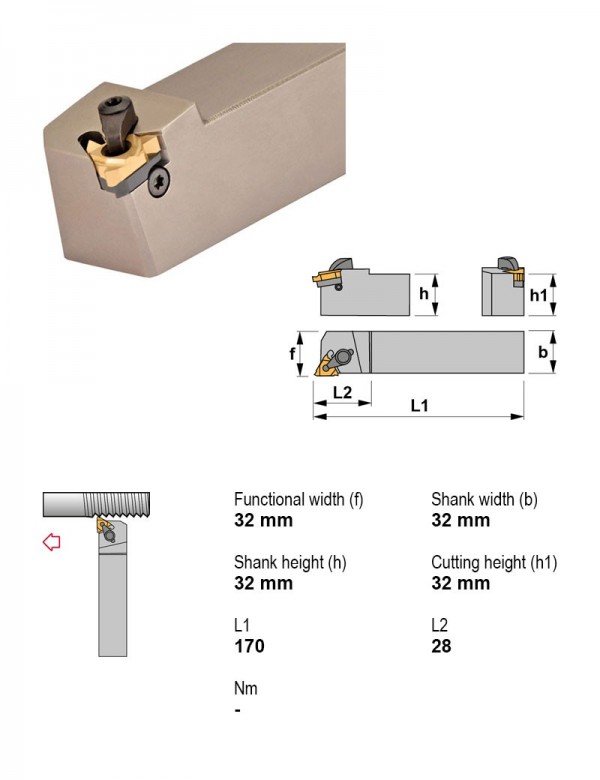

Державка резьбовая, 32X32, правое, Под пластину, I.C. 9,52 мм
Canela · Державки резьбовые — прижим сверху · арт. CTANR3232P16 (CTANR 3232 P16)

Державка резьбовая, 32X32, правое, Под пластину, I.C. 9,52 мм

ПрименениеНаружная резьба
Крепление пластиныПрижим сверху
ПрисоединениеКвадратный хвостовик
Внутренняя подача СОЖНет
Направление резанияПравое
Под пластину, I.C.9.52 мм
Сечение державки32X32

Где найти у производителя

Магазин Canela · canelatools-store.com

  • Откройте магазин Canela (canelatools-store.com) и введите артикул CTANR3232P16 в строку поиска. Тип изделия указан в коротком описании под названием.

Открыть поиск у производителя по артикулу CTANR3232P16 →

Другие типоразмеры серии

Державки резьбовые — прижим сверху — 63 позиции серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки резьбовые токарные.

АртикулПрименениеНаправление резанияСечение державкиПод пластину, I.C., ммВ список
CTANL4040R22Наружная резьбаЛевое40X4012.7
CTANL4040R27Наружная резьбаЛевое40X40—
CTANL5050S27Наружная резьбаЛевое50X50—
CTANR2020K16Наружная резьбаПравое20X209.52
CTANR2525M16Наружная резьбаПравое25X259.52
CTANR2525M22Наружная резьбаПравое25X2512.7
CTANR3232P16Наружная резьбаПравое32X329.52Текущая
CTANR3232P22Наружная резьбаПравое32X3212.7
CTANR3232P27Наружная резьбаПравое32X32—
CTANR4040R22Наружная резьбаПравое40X4012.7
CTANR4040R27Наружная резьбаПравое40X40—
CTANR5050S27Наружная резьбаПравое50X50—

Совместимость

Связанные позиции по данным производителя — 37 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к CTANR3232P16.

Пластины резьбовые токарные26

  • 16ER-8WTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 8 ниток/дюйм, Тип резьбы Whitworth, правое
  • 16ER-9WTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 9 ниток/дюйм, Тип резьбы Whitworth, правое
  • 16ER-10WTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 10 ниток/дюйм, Тип резьбы Whitworth, правое
  • 16ER-11WTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 11 ниток/дюйм, Тип резьбы Whitworth, правое
  • 16ER-14WTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 14 ниток/дюйм, Тип резьбы Whitworth, правое
  • 16ER-16WTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 16 ниток/дюйм, Тип резьбы Whitworth, правое
  • 16ER-18WTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 18 ниток/дюйм, Тип резьбы Whitworth, правое
  • 16ER-19WTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 19 ниток/дюйм, Тип резьбы Whitworth, правое
  • 16ER-20WTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 20 ниток/дюйм, Тип резьбы Whitworth, правое
  • 16ER-22WTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 22 ниток/дюйм, Тип резьбы Whitworth, правое
  • 16ER-24WTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 24 ниток/дюйм, Тип резьбы Whitworth, правое
  • 16ER-26WTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 26 ниток/дюйм, Тип резьбы Whitworth, правое
  • 16ER-28WTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 28 ниток/дюйм, Тип резьбы Whitworth, правое
  • 16ER-075ISOTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 0,75 мм, Тип резьбы ISO, правое
  • 16ER-100ISOTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 1 мм, Тип резьбы ISO, правое
  • 16ER-125ISOTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 1,25 мм, Тип резьбы ISO, правое
  • 16ER-150ISOTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 1,5 мм, Тип резьбы ISO, правое
  • 16ER-175ISOTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 1,75 мм, Тип резьбы ISO, правое
  • 16ER-200ISOTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 2 мм, Тип резьбы ISO, правое
  • 16ER-250ISOTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 2,5 мм, Тип резьбы ISO, правое
  • 16ER-300ISOTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 3 мм, Тип резьбы ISO, правое
  • 16ER-A60TIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Профиль резьбы 60°, правое
  • 16ER-AG55TIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, правое
  • 16ER-AG60TIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, правое
  • 16ER-G55TIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Профиль резьбы 55°, правое
  • 16ER-G60TIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Профиль резьбы 60°, правое

Пластины канавочные и отрезные6

  • 16ER-100LGTL20Пластина канавочная, треугольная 60°, IC 9,52 мм, сплав TL20, Шаг 1 мм, правое
  • 16ER-120LGTL20Пластина канавочная, треугольная 60°, IC 9,52 мм, сплав TL20, Шаг 1,2 мм, правое
  • 16ER-150LGTL20Пластина канавочная, треугольная 60°, IC 9,52 мм, сплав TL20, Шаг 1,5 мм, правое
  • 16ER-175LGTL20Пластина канавочная, треугольная 60°, IC 9,52 мм, сплав TL20, Шаг 1,75 мм, правое
  • 16ER-200LGTL20Пластина канавочная, треугольная 60°, IC 9,52 мм, сплав TL20, Шаг 2 мм, правое
  • 16ER-250LGTL20Пластина канавочная, треугольная 60°, IC 9,52 мм, сплав TL20, Шаг 2,5 мм, правое

Запчасти к инструменту3

  • 2516Прижим сверху (C) M5×0,8 2516
  • 5515-IPКлюч Torx T15 5515-IP
  • YE3Пластина опорная для резьбовых пластин YE3

Винты для пластин2

  • SA3Винт Torx 5-40UNC-3A SA3
  • SY3Винт Torx 5-40UNC

Документы по позиции

Для этой позиции документы пока не привязаны.
