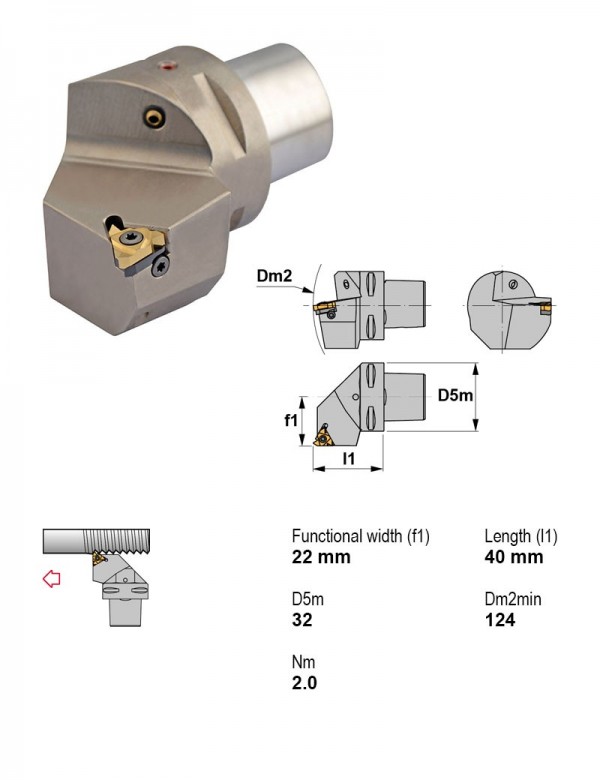

Державка резьбовая Ø32 мм
Canela · Державки резьбовые — наружная резьба · арт. PSC32-SER22040-16

Державка резьбовая Ø32 мм

ПрименениеНаружная резьба
Крепление пластиныЦентральный винт
ПрисоединениеPSC
Внутренняя подача СОЖЕсть
Диаметр хвостовика32

Другие типоразмеры серии

Державки резьбовые — наружная резьба — 126 позиций серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки резьбовые токарные.

АртикулКрепление пластиныПрисоединениеВнутренняя подача СОЖСечение державкиВ список
CTXNR3232P27Прижим сверхуКвадратный хвостовикНет32X32
CTXNR4040R22Прижим сверхуКвадратный хвостовикНет40X40
CTXNR4040R27Прижим сверхуКвадратный хвостовикНет40X40
CTXNR5050S27Прижим сверхуКвадратный хвостовикНет50X50
PSC32-SEL22040-16Центральный винтPSCЕсть—
PSC32-SEL22040-22Центральный винтPSCЕсть—
PSC32-SER22040-16Центральный винтPSCЕсть—Текущая
PSC32-SER22040-22Центральный винтPSCЕсть—
PSC40-SEL27050-16Центральный винтPSCЕсть—
PSC40-SEL27050-22Центральный винтPSCЕсть—
PSC40-SER27050-16Центральный винтPSCЕсть—
PSC40-SER27050-22Центральный винтPSCЕсть—
Показать ещё · всего в серии 126

Совместимость

Связанные позиции по данным производителя — 32 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к PSC32-SER22040-16.

Пластины резьбовые токарные32

  • 16ER-8WTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25
  • 16ER-9WTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25
  • 16ER-10WTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25
  • 16ER-11WTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25
  • 16ER-14WTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25
  • 16ER-16WTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25
  • 16ER-18WTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25
  • 16ER-19WTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25
  • 16ER-20WTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25
  • 16ER-22WTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25
  • 16ER-24WTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25
  • 16ER-26WTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25
  • 16ER-28WTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25
  • 16ER-075ISOTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25
  • 16ER-100ISOTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25
  • 16ER-100LGTL20Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TL20
  • 16ER-120LGTL20Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TL20
  • 16ER-125ISOTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25
  • 16ER-150ISOTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25
  • 16ER-150LGTL20Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TL20
  • 16ER-175ISOTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25
  • 16ER-175LGTL20Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TL20
  • 16ER-200ISOTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25
  • 16ER-200LGTL20Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TL20
  • 16ER-250ISOTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25
  • 16ER-250LGTL20Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TL20
  • 16ER-300ISOTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25
  • 16ER-A60TIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25
  • 16ER-AG55TIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25
  • 16ER-AG60TIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25
  • 16ER-G55TIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25
  • 16ER-G60TIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25

Документы по позиции

Для этой позиции технический лист пока не привязан.

Нужна консультация по позиции — материал детали, аналог или срок поставки?

Задать вопрос по позиции
