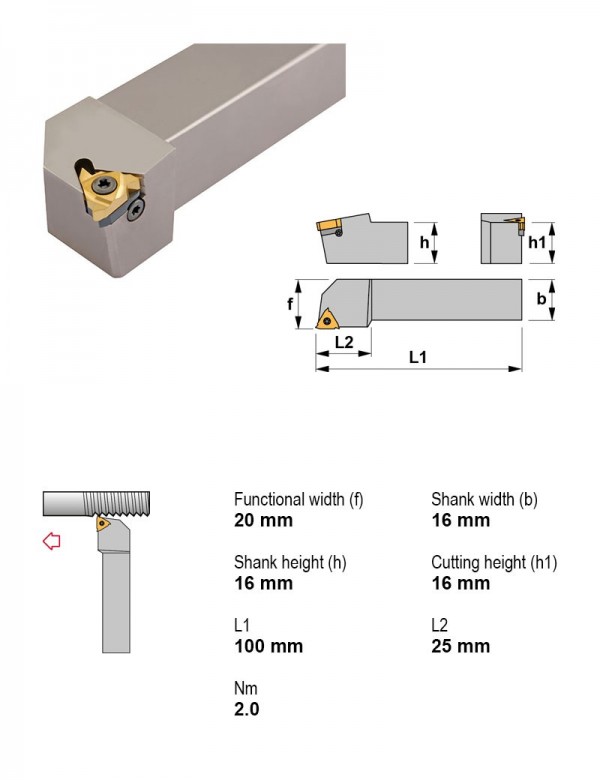

Державка резьбовая, 16X16, правое
Canela · Державки резьбовые — центральный винт · арт. STXNR1616H16 (STXNR 1616 H16)

Державка резьбовая, 16X16, правое

ПрименениеНаружная резьба
Крепление пластиныЦентральный винт
ПрисоединениеКвадратный хвостовик
Внутренняя подача СОЖНет
Направление резанияПравое
Под пластину, I.C.9.52 мм
Сечение державки16X16

Где найти у производителя

Магазин Canela · canelatools-store.com

  • Откройте магазин Canela (canelatools-store.com) и введите артикул STXNR1616H16 в строку поиска. Тип изделия указан в коротком описании под названием.

Открыть поиск у производителя по артикулу STXNR1616H16 →

Другие типоразмеры серии

Державки резьбовые — центральный винт — 191 позиция серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки резьбовые токарные.

АртикулПрименениеВнутренняя подача СОЖНаправление резанияДиаметр хвостовика, ммВ список
STXNL3232P22Наружная резьбаНетЛевое—
STXNL3232P27Наружная резьбаНетЛевое—
STXNL4040R22Наружная резьбаНетЛевое—
STXNL4040R27Наружная резьбаНетЛевое—
STXNL5050S27Наружная резьбаНетЛевое—
STXNR1212F16Наружная резьбаНетПравое—
STXNR1616H16Наружная резьбаНетПравое—Текущая
STXNR2020K16Наружная резьбаНетПравое—
STXNR2525M16Наружная резьбаНетПравое—
STXNR2525M22Наружная резьбаНетПравое—
STXNR2525M27Наружная резьбаНетПравое—
STXNR3232P16Наружная резьбаНетПравое—

Совместимость

Связанные позиции по данным производителя — 36 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к STXNR1616H16.

Пластины резьбовые токарные26

  • 16ER-8WTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 8 ниток/дюйм, Тип резьбы Whitworth, правое
  • 16ER-9WTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 9 ниток/дюйм, Тип резьбы Whitworth, правое
  • 16ER-10WTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 10 ниток/дюйм, Тип резьбы Whitworth, правое
  • 16ER-11WTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 11 ниток/дюйм, Тип резьбы Whitworth, правое
  • 16ER-14WTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 14 ниток/дюйм, Тип резьбы Whitworth, правое
  • 16ER-16WTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 16 ниток/дюйм, Тип резьбы Whitworth, правое
  • 16ER-18WTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 18 ниток/дюйм, Тип резьбы Whitworth, правое
  • 16ER-19WTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 19 ниток/дюйм, Тип резьбы Whitworth, правое
  • 16ER-20WTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 20 ниток/дюйм, Тип резьбы Whitworth, правое
  • 16ER-22WTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 22 ниток/дюйм, Тип резьбы Whitworth, правое
  • 16ER-24WTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 24 ниток/дюйм, Тип резьбы Whitworth, правое
  • 16ER-26WTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 26 ниток/дюйм, Тип резьбы Whitworth, правое
  • 16ER-28WTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 28 ниток/дюйм, Тип резьбы Whitworth, правое
  • 16ER-075ISOTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 0,75 мм, Тип резьбы ISO, правое
  • 16ER-100ISOTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 1 мм, Тип резьбы ISO, правое
  • 16ER-125ISOTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 1,25 мм, Тип резьбы ISO, правое
  • 16ER-150ISOTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 1,5 мм, Тип резьбы ISO, правое
  • 16ER-175ISOTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 1,75 мм, Тип резьбы ISO, правое
  • 16ER-200ISOTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 2 мм, Тип резьбы ISO, правое
  • 16ER-250ISOTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 2,5 мм, Тип резьбы ISO, правое
  • 16ER-300ISOTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 3 мм, Тип резьбы ISO, правое
  • 16ER-A60TIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Профиль резьбы 60°, правое
  • 16ER-AG55TIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, правое
  • 16ER-AG60TIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, правое
  • 16ER-G55TIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Профиль резьбы 55°, правое
  • 16ER-G60TIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Профиль резьбы 60°, правое

Пластины канавочные и отрезные6

  • 16ER-100LGTL20Пластина канавочная, треугольная 60°, IC 9,52 мм, сплав TL20, Шаг 1 мм, правое
  • 16ER-120LGTL20Пластина канавочная, треугольная 60°, IC 9,52 мм, сплав TL20, Шаг 1,2 мм, правое
  • 16ER-150LGTL20Пластина канавочная, треугольная 60°, IC 9,52 мм, сплав TL20, Шаг 1,5 мм, правое
  • 16ER-175LGTL20Пластина канавочная, треугольная 60°, IC 9,52 мм, сплав TL20, Шаг 1,75 мм, правое
  • 16ER-200LGTL20Пластина канавочная, треугольная 60°, IC 9,52 мм, сплав TL20, Шаг 2 мм, правое
  • 16ER-250LGTL20Пластина канавочная, треугольная 60°, IC 9,52 мм, сплав TL20, Шаг 2,5 мм, правое

Винты для пластин2

  • SA3Винт Torx 5-40UNC-3A SA3
  • SY3Винт Torx 5-40UNC

Запчасти к инструменту2

  • 5510-IPКлюч Torx T10 5510-IP
  • YE3Пластина опорная для резьбовых пластин YE3

Документы по позиции

Для этой позиции документы пока не привязаны.
