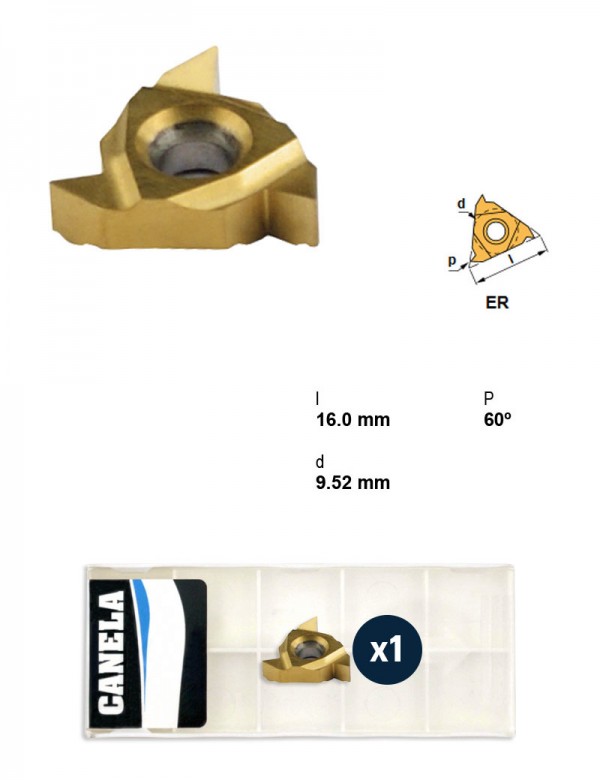

Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Профиль резьбы 60°, правое
Canela · Пластины резьбовые — форма T (треугольная 60°) · арт. 16ER-G60TIN25

Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Профиль резьбы 60°, правое

Профиль резьбы60°
ПрименениеРезьбонарезание
Направление резанияПравое
Марка сплаваTIN25
I.C.9,52 мм
Группа материаловСталь
Задний уголОтрицательный
Форма пластиныT — треугольная 60°
Толщина пластины3,7 мм

Где найти у производителя

Магазин Canela · canelatools-store.com

  • Откройте магазин Canela (canelatools-store.com) и введите артикул 16ER-G60TIN25 в строку поиска. Тип изделия указан в коротком описании под названием.

Открыть поиск у производителя по артикулу 16ER-G60TIN25 →

Материалы

  • Резьба: зачем нужна подкладка под пластиной

    Почему у витка один бок шероховатый, а другой чистый? Часто дело в наклоне пластины. Наклон задаёт подкладка в державке; её выбирают по каталогу: диаметр детали и ход резьбы. В ролике пример — Ø60 мм, ход 3 мм (двухзаходная, шаг 1,5): точка между 0° и 1°, столбец +1°. Подача к патрону — верхняя таблица, строка по маркировке пластины, размер 16, правая — подкладка 3424+1. В ролике — Canela 16ER-150ISOTIN25.

Другие типоразмеры серии

Пластины резьбовые — форма T (треугольная 60°) — 257 позиций серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Пластины резьбовые токарные.

АртикулТип резьбыМарка сплаваI.C., ммЗадний уголТолщина пластины, ммНаправление резанияВ список
16ER-300ISOTIN25ISOTIN259,52Отрицательный3,7Правое
16ER-A60TIN25—TIN259,52Отрицательный3,7Правое
16ER-AG55-TDTIN25—TIN259,52Отрицательный3,7Правое
16ER-AG55TIN25—TIN259,52Отрицательный3,7Правое
16ER-AG60TIN25—TIN259,52Отрицательный3,7Правое
16ER-G55TIN25—TIN259,52Отрицательный3,7Правое
16ER-G60TIN25—TIN259,52Отрицательный3,7ПравоеТекущая
16ERM-100ISOTL20ISOTL209,52Отрицательный3,7Правое
16ERM-125ISOTL20ISOTL209,52Отрицательный3,7Правое
16ERM-150ISOTL20ISOTL209,52Отрицательный3,7Правое
16ERM-200ISOTL20ISOTL209,52Отрицательный3,7Правое
16ERM-250ISOTL20ISOTL209,52Отрицательный3,7Правое

Совместимость

Связанные позиции по данным производителя — 21 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Подходит к позициям

У этих позиций 16ER-G60TIN25 указан производителем как подходящий.

Державки резьбовые токарные21

  • CTANR2020K16Державка резьбовая, 20X20, правое, Под пластину, I.C. 9,52 мм
  • CTANR2525M16Державка резьбовая, 25X25, правое, Под пластину, I.C. 9,52 мм
  • CTANR3232P16Державка резьбовая, 32X32, правое, Под пластину, I.C. 9,52 мм
  • CTXNR1212F16Державка резьбовая, 12X12, Крепление пластины Прижим сверху, Направление резания Правое
  • CTXNR1616H16Державка резьбовая, 16X16, Крепление пластины Прижим сверху, Направление резания Правое
  • CTXNR2020K16Державка резьбовая, 20X20, правое, Под пластину, I.C. 9,52 мм
  • CTXNR2525M16Державка резьбовая, 25X25, правое, Под пластину, I.C. 9,52 мм
  • CTXNR3232P16Державка резьбовая, 32X32, правое, Под пластину, I.C. 9,52 мм
  • PSC32-SER22040-16Державка резьбовая Ø32 мм, Диаметр корпуса 22 мм, Длина корпуса 40 мм, Присоединение PSC, правое
  • PSC40-SER27050-16Державка резьбовая Ø40 мм, Диаметр корпуса 27 мм, Длина корпуса 50 мм, Присоединение PSC, правое
  • PSC50-SER35060-16Державка резьбовая Ø50 мм, Диаметр корпуса 35 мм, Длина корпуса 60 мм, Присоединение PSC, правое
  • PSC63-SER45065-16Державка резьбовая Ø63 мм, Диаметр корпуса 45 мм, Длина корпуса 65 мм, правое
  • STANR1616H16Державка резьбовая, 16X16, правое
  • STANR2020K16Державка резьбовая, 20X20, правое, Под пластину, I.C. 9,52 мм
  • STANR2525M16Державка резьбовая, 25X25, правое, Под пластину, I.C. 9,52 мм
  • STANR3232P16Державка резьбовая, 32X32, правое, Под пластину, I.C. 9,52 мм
  • STXNR1212F16Державка резьбовая, 12X12, правое
  • STXNR1616H16Державка резьбовая, 16X16, правое
  • STXNR2020K16Державка резьбовая, 20X20, правое, Под пластину, I.C. 9,52 мм
  • STXNR2525M16Державка резьбовая, 25X25, правое, Под пластину, I.C. 9,52 мм
  • STXNR3232P16Державка резьбовая, 32X32, правое, Под пластину, I.C. 9,52 мм

Документы по позиции

Для этой позиции документы пока не привязаны.
