Canela · Пластины резьбовые — форма T (треугольная 60°) · арт. 16NR-14WTIN25

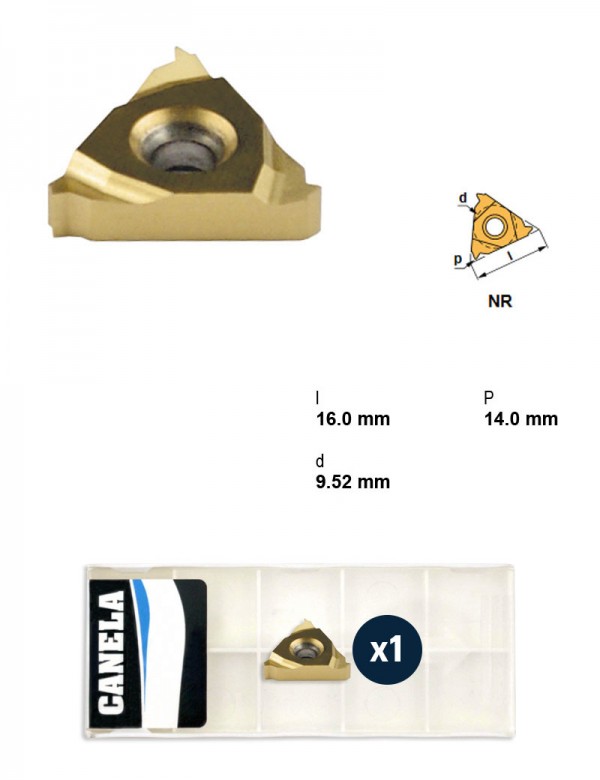

Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 14 ниток/дюйм, Тип резьбы Whitworth, Направление резания Правое
| Шаг | 14 ниток/дюйм |
|---|---|
| Тип резьбы | Whitworth |
| Применение | Резьбонарезание |
| Направление резания | Правое |
| Марка сплава | TIN25 |
| I.C. | 9,52 мм |
| Группа материалов | Сталь |
| Задний угол | Отрицательный |
| Форма пластины | T — треугольная 60° |
| Толщина пластины | 3,7 мм |
Другие типоразмеры серии
Пластины резьбовые — форма T (треугольная 60°) — 268 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Пластины резьбовые токарные.
| Артикул | Тип резьбы | Марка сплава | I.C., мм | Задний угол | Толщина пластины, мм | Направление резания | В список |
|---|---|---|---|---|---|---|---|
| 16NL-G60TIN25 | — | TIN25 | 9,52 | Отрицательный | 3,7 | Левое | |
| 16NR-8WTIN25 | Whitworth | TIN25 | 9,52 | Отрицательный | 3,7 | Правое | |
| 16NR-9WTIN25 | Whitworth | TIN25 | 9,52 | Отрицательный | 3,7 | Правое | |
| 16NR-10WTIN25 | Whitworth | TIN25 | 9,52 | Отрицательный | 3,7 | Правое | |
| 16NR-11WTIN25 | Whitworth | TIN25 | 9,52 | Отрицательный | 3,7 | Правое | |
| 16NR-12WTIN25 | Whitworth | TIN25 | 9,52 | Отрицательный | 3,7 | Правое | |
| 16NR-14WTIN25 | Whitworth | TIN25 | 9,52 | Отрицательный | 3,7 | Правое | Текущая |
| 16NR-16WTIN25 | Whitworth | TIN25 | 9,52 | Отрицательный | 3,7 | Правое | |
| 16NR-18WTIN25 | Whitworth | TIN25 | 9,52 | Отрицательный | 3,7 | Правое | |
| 16NR-19WTIN25 | Whitworth | TIN25 | 9,52 | Отрицательный | 3,7 | Правое | |
| 16NR-20WTIN25 | Whitworth | TIN25 | 9,52 | Отрицательный | 3,7 | Правое | |
| 16NR-22WTIN25 | Whitworth | TIN25 | 9,52 | Отрицательный | 3,7 | Правое |
Совместимость
Связанные позиции по данным производителя — 28 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходит к позициям
У этих позиций 16NR-14WTIN25 указан производителем как подходящий.
Державки резьбовые токарные26
- PSC32-SIR12050-16Державка резьбовая Ø32 мм, Применение Внутренняя резьба, Внутренняя подача СОЖ Есть
- PSC32-SIR14060-16Державка резьбовая Ø32 мм, Применение Внутренняя резьба, Внутренняя подача СОЖ Есть
- PSC32-SIR22085-16Державка резьбовая Ø32 мм, Применение Внутренняя резьба, Внутренняя подача СОЖ Есть
- PSC40-SIR12060-16Державка резьбовая Ø40 мм, Применение Внутренняя резьба, Внутренняя подача СОЖ Есть
- PSC40-SIR14060-16Державка резьбовая Ø40 мм, Применение Внутренняя резьба, Внутренняя подача СОЖ Есть
- PSC40-SIR17070-16Державка резьбовая Ø40 мм, Применение Внутренняя резьба, Внутренняя подача СОЖ Есть
- PSC40-SIR22090-16Державка резьбовая Ø40 мм, Применение Внутренняя резьба, Внутренняя подача СОЖ Есть
- PSC40-SIR27080-16Державка резьбовая Ø40 мм, Применение Внутренняя резьба, Внутренняя подача СОЖ Есть
- PSC50-SIR12060-16Державка резьбовая Ø50 мм, Применение Внутренняя резьба, Внутренняя подача СОЖ Есть
- PSC50-SIR14060-16Державка резьбовая Ø50 мм, Применение Внутренняя резьба, Внутренняя подача СОЖ Есть
- PSC50-SIR17070-16Державка резьбовая Ø50 мм, Применение Внутренняя резьба, Внутренняя подача СОЖ Есть
- PSC50-SIR22090-16Державка резьбовая Ø50 мм, Применение Внутренняя резьба, Внутренняя подача СОЖ Есть
- PSC50-SIR27105-16Державка резьбовая Ø50 мм, Применение Внутренняя резьба, Внутренняя подача СОЖ Есть
- PSC63-SIR14070-16Державка резьбовая Ø63 мм, Применение Внутренняя резьба, Крепление пластины Центральный винт
- PSC63-SIR17075-16Державка резьбовая Ø63 мм, Применение Внутренняя резьба, Крепление пластины Центральный винт
- PSC63-SIR22090-16Державка резьбовая Ø63 мм, Применение Внутренняя резьба, Крепление пластины Центральный винт
- PSC63-SIR27105-16Державка резьбовая Ø63 мм, Применение Внутренняя резьба, Крепление пластины Центральный винт
- S16M-STXNR16Державка резьбовая Ø16 мм, Направление резания Правое, Под пластину, I.C. 9,52 мм
- S20Q-CTXNR16Державка резьбовая Ø20 мм, Крепление пластины Прижим сверху, Направление резания Правое, Под пластину, I.C. 9,52 мм
- S20Q-STXNR16Державка резьбовая Ø20 мм, Крепление пластины Центральный винт, Направление резания Правое, Под пластину, I.C. 9,52 мм
- S25R-CTXNR16Державка резьбовая Ø25 мм, Крепление пластины Прижим сверху, Направление резания Правое, Под пластину, I.C. 9,52 мм
- S25R-STXNR16Державка резьбовая Ø25 мм, Крепление пластины Центральный винт, Направление резания Правое, Под пластину, I.C. 9,52 мм
- S32S-CTXNR16Державка резьбовая Ø32 мм, Применение Внутренняя резьба, Внутренняя подача СОЖ Нет, Направление резания Правое, Под пластину, I.C. 9,52 мм
- S32S-STXNR16Державка резьбовая Ø32 мм, Применение Внутренняя резьба, Внутренняя подача СОЖ Нет, Направление резания Правое, Под пластину, I.C. 9,52 мм
- S40T-CTXNR16Державка резьбовая Ø40 мм, Применение Внутренняя резьба, Внутренняя подача СОЖ Нет, Направление резания Правое, Под пластину, I.C. 9,52 мм
- S40T-STXNR16Державка резьбовая Ø40 мм, Применение Внутренняя резьба, Внутренняя подача СОЖ Нет, Направление резания Правое, Под пластину, I.C. 9,52 мм
Оправки расточные2
- A25X-STXNR16-NОправка расточная Ø25 мм, 113°, правое
- A32X-STXNR16-NОправка расточная Ø32 мм, 113°, правое, Под пластину, I.C. 9,52 мм
Документы по позиции
Для этой позиции документы пока не привязаны.
