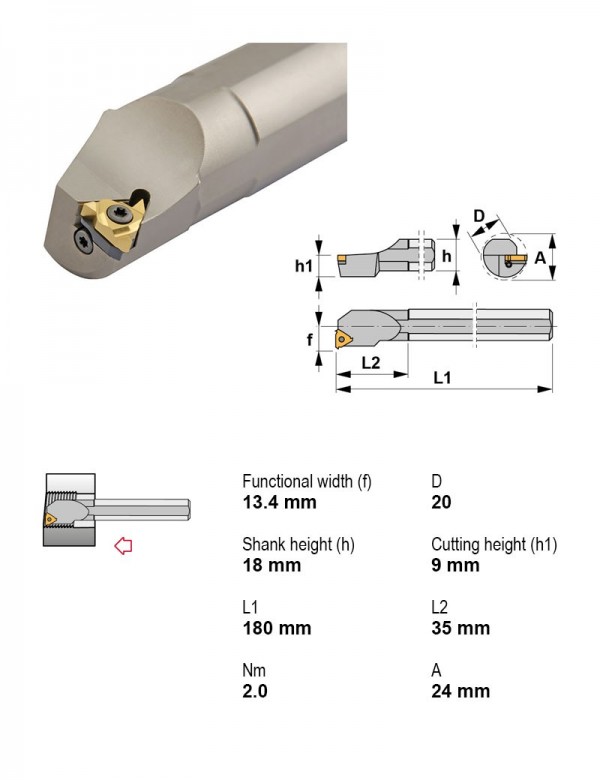

Державка резьбовая Ø20 мм, Крепление пластины Центральный винт, Направление резания Правое, Под пластину, I.C. 9,52 мм
Canela · Державки резьбовые — центральный винт · арт. S20Q-STXNR16

Державка резьбовая Ø20 мм, Крепление пластины Центральный винт, Направление резания Правое, Под пластину, I.C. 9,52 мм

ПрименениеВнутренняя резьба
Крепление пластиныЦентральный винт
ПрисоединениеРасточная оправка
Внутренняя подача СОЖНет
Направление резанияПравое
Диаметр хвостовика20 мм
Под пластину, I.C.9.52 мм

Другие типоразмеры серии

Державки резьбовые — центральный винт — 191 позиция серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки резьбовые токарные.

АртикулПрименениеПрисоединениеВнутренняя подача СОЖДиаметр хвостовика, ммНаправление резанияВ список
S16M-STXNL11Внутренняя резьбаРасточная оправкаНет16Левое
S16M-STXNL16Внутренняя резьбаРасточная оправкаНет16Левое
S16M-STXNR11Внутренняя резьбаРасточная оправкаНет16Правое
S16M-STXNR16Внутренняя резьбаРасточная оправкаНет16Правое
S20Q-STXNL16Внутренняя резьбаРасточная оправкаНет20Левое
S20Q-STXNL22Внутренняя резьбаРасточная оправкаНет20Левое
S20Q-STXNR16Внутренняя резьбаРасточная оправкаНет20ПравоеТекущая
S20Q-STXNR22Внутренняя резьбаРасточная оправкаНет20Правое
S25R-STXNL16Внутренняя резьбаРасточная оправкаНет25Левое
S25R-STXNL22Внутренняя резьбаРасточная оправкаНет25Левое
S25R-STXNR16Внутренняя резьбаРасточная оправкаНет25Правое
S25R-STXNR22Внутренняя резьбаРасточная оправкаНет25Правое
Показать ещё · всего в серии 191

Совместимость

Связанные позиции по данным производителя — 30 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к S20Q-STXNR16.

Пластины резьбовые токарные27

  • 16NR-8WTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 8 ниток/дюйм, Тип резьбы Whitworth, Направление резания Правое
  • 16NR-9WTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 9 ниток/дюйм, Тип резьбы Whitworth, Направление резания Правое
  • 16NR-10WTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 10 ниток/дюйм, Тип резьбы Whitworth, Направление резания Правое
  • 16NR-11WTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 11 ниток/дюйм, Тип резьбы Whitworth, Направление резания Правое
  • 16NR-12WTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 12 ниток/дюйм, Тип резьбы Whitworth, Направление резания Правое
  • 16NR-14WTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 14 ниток/дюйм, Тип резьбы Whitworth, Направление резания Правое
  • 16NR-16WTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 16 ниток/дюйм, Тип резьбы Whitworth, Направление резания Правое
  • 16NR-18WTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 18 ниток/дюйм, Тип резьбы Whitworth, Направление резания Правое
  • 16NR-19WTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 19 ниток/дюйм, Тип резьбы Whitworth, Направление резания Правое
  • 16NR-20WTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 20 ниток/дюйм, Тип резьбы Whitworth, Направление резания Правое
  • 16NR-22WTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 22 ниток/дюйм, Тип резьбы Whitworth, Направление резания Правое
  • 16NR-24WTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 24 ниток/дюйм, Тип резьбы Whitworth, Направление резания Правое
  • 16NR-26WTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 26 ниток/дюйм, Тип резьбы Whitworth, Направление резания Правое
  • 16NR-28WTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 28 ниток/дюйм, Тип резьбы Whitworth, Направление резания Правое
  • 16NR-075ISOTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 0,75 мм, Тип резьбы ISO, Направление резания Правое
  • 16NR-100ISOTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 1 мм, Тип резьбы ISO, Направление резания Правое
  • 16NR-125ISOTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 1,25 мм, Тип резьбы ISO, Направление резания Правое
  • 16NR-150ISOTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 1,5 мм, Тип резьбы ISO, Направление резания Правое
  • 16NR-175ISOTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 1,75 мм, Тип резьбы ISO, Направление резания Правое
  • 16NR-200ISOTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 2 мм, Тип резьбы ISO, Направление резания Правое
  • 16NR-250ISOTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 2,5 мм, Тип резьбы ISO, Направление резания Правое
  • 16NR-300ISOTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 3 мм, Тип резьбы ISO, Направление резания Правое
  • 16NR-A55TIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Профиль резьбы 55°, Направление резания Правое
  • 16NR-A60TIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Профиль резьбы 60°, Направление резания Правое
  • 16NR-AG55TIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Направление резания Правое
  • 16NR-AG60TIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Направление резания Правое
  • 16NR-G60TIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Профиль резьбы 60°, Направление резания Правое

Винты для пластин2

  • SA3TВинт Torx 5-40UNC-3A SA3T
  • SY3Винт Torx 5-40UNC

Запчасти к инструменту1

  • YI3Пластина опорная для резьбовых пластин YI3

Документы по позиции

Для этой позиции документы пока не привязаны.

Нужна консультация по позиции — материал детали, аналог или срок поставки?

Задать вопрос по позиции
