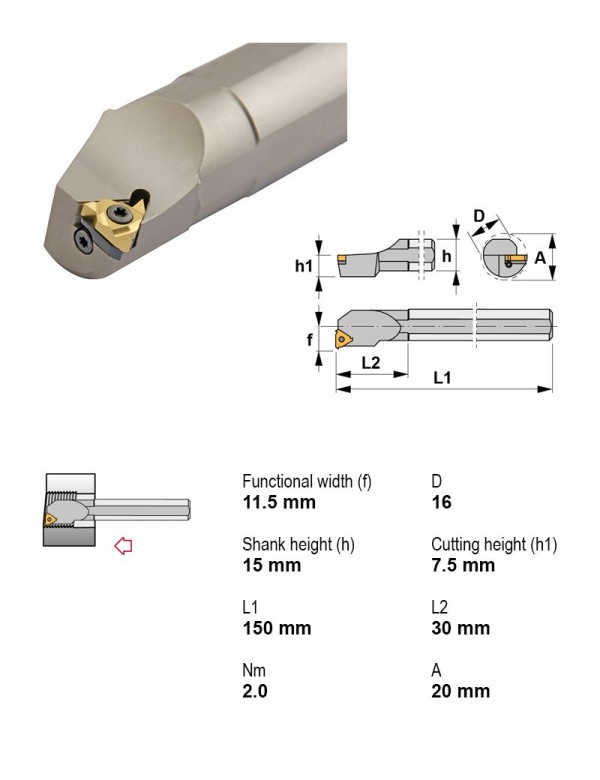

Canela · Державки резьбовые — центральный винт · арт. S16M-STXNR16
Державка резьбовая Ø16 мм, Направление резания Правое, Под пластину, I.C. 9,52 мм
| Применение | Внутренняя резьба |
|---|---|
| Крепление пластины | Центральный винт |
| Присоединение | Расточная оправка |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Правое |
| Диаметр хвостовика | 16 мм |
| Под пластину, I.C. | 9.52 мм |
Другие типоразмеры серии
Державки резьбовые — центральный винт — 191 позиция серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки резьбовые токарные.
| Артикул | Применение | Присоединение | Внутренняя подача СОЖ | Диаметр хвостовика, мм | Направление резания | В список |
|---|---|---|---|---|---|---|
| PSC80-SER55080-22 | Наружная резьба | PSC | Есть | 80 | — | |
| S10K-STXNL11 | Внутренняя резьба | Расточная оправка | Нет | 10 | Левое | |
| S10K-STXNR11 | Внутренняя резьба | Расточная оправка | Нет | 10 | Правое | |
| S16M-STXNL11 | Внутренняя резьба | Расточная оправка | Нет | 16 | Левое | |
| S16M-STXNL16 | Внутренняя резьба | Расточная оправка | Нет | 16 | Левое | |
| S16M-STXNR11 | Внутренняя резьба | Расточная оправка | Нет | 16 | Правое | |
| S16M-STXNR16 | Внутренняя резьба | Расточная оправка | Нет | 16 | Правое | Текущая |
| S20Q-STXNL16 | Внутренняя резьба | Расточная оправка | Нет | 20 | Левое | |
| S20Q-STXNL22 | Внутренняя резьба | Расточная оправка | Нет | 20 | Левое | |
| S20Q-STXNR16 | Внутренняя резьба | Расточная оправка | Нет | 20 | Правое | |
| S20Q-STXNR22 | Внутренняя резьба | Расточная оправка | Нет | 20 | Правое | |
| S25R-STXNL16 | Внутренняя резьба | Расточная оправка | Нет | 25 | Левое |
Совместимость
Связанные позиции по данным производителя — 28 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к S16M-STXNR16.
Пластины резьбовые токарные27
- 16NR-8WTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 8 ниток/дюйм, Тип резьбы Whitworth, Направление резания Правое
- 16NR-9WTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 9 ниток/дюйм, Тип резьбы Whitworth, Направление резания Правое
- 16NR-10WTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 10 ниток/дюйм, Тип резьбы Whitworth, Направление резания Правое
- 16NR-11WTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 11 ниток/дюйм, Тип резьбы Whitworth, Направление резания Правое
- 16NR-12WTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 12 ниток/дюйм, Тип резьбы Whitworth, Направление резания Правое
- 16NR-14WTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 14 ниток/дюйм, Тип резьбы Whitworth, Направление резания Правое
- 16NR-16WTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 16 ниток/дюйм, Тип резьбы Whitworth, Направление резания Правое
- 16NR-18WTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 18 ниток/дюйм, Тип резьбы Whitworth, Направление резания Правое
- 16NR-19WTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 19 ниток/дюйм, Тип резьбы Whitworth, Направление резания Правое
- 16NR-20WTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 20 ниток/дюйм, Тип резьбы Whitworth, Направление резания Правое
- 16NR-22WTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 22 ниток/дюйм, Тип резьбы Whitworth, Направление резания Правое
- 16NR-24WTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 24 ниток/дюйм, Тип резьбы Whitworth, Направление резания Правое
- 16NR-26WTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 26 ниток/дюйм, Тип резьбы Whitworth, Направление резания Правое
- 16NR-28WTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 28 ниток/дюйм, Тип резьбы Whitworth, Направление резания Правое
- 16NR-075ISOTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 0,75 мм, Тип резьбы ISO, Направление резания Правое
- 16NR-100ISOTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 1 мм, Тип резьбы ISO, Направление резания Правое
- 16NR-125ISOTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 1,25 мм, Тип резьбы ISO, Направление резания Правое
- 16NR-150ISOTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 1,5 мм, Тип резьбы ISO, Направление резания Правое
- 16NR-175ISOTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 1,75 мм, Тип резьбы ISO, Направление резания Правое
- 16NR-200ISOTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 2 мм, Тип резьбы ISO, Направление резания Правое
- 16NR-250ISOTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 2,5 мм, Тип резьбы ISO, Направление резания Правое
- 16NR-300ISOTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 3 мм, Тип резьбы ISO, Направление резания Правое
- 16NR-A55TIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Профиль резьбы 55°, Направление резания Правое
- 16NR-A60TIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Профиль резьбы 60°, Направление резания Правое
- 16NR-AG55TIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Направление резания Правое
- 16NR-AG60TIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Направление резания Правое
- 16NR-G60TIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Профиль резьбы 60°, Направление резания Правое
Пластины фрезерные1
- SEKN1203AFSN-3DTIN21Пластина фрезерная, квадратная 90°, IC 12,7 мм, сплав TIN21, Толщина пластины 3,18 мм
Документы по позиции
Для этой позиции документы пока не привязаны.
