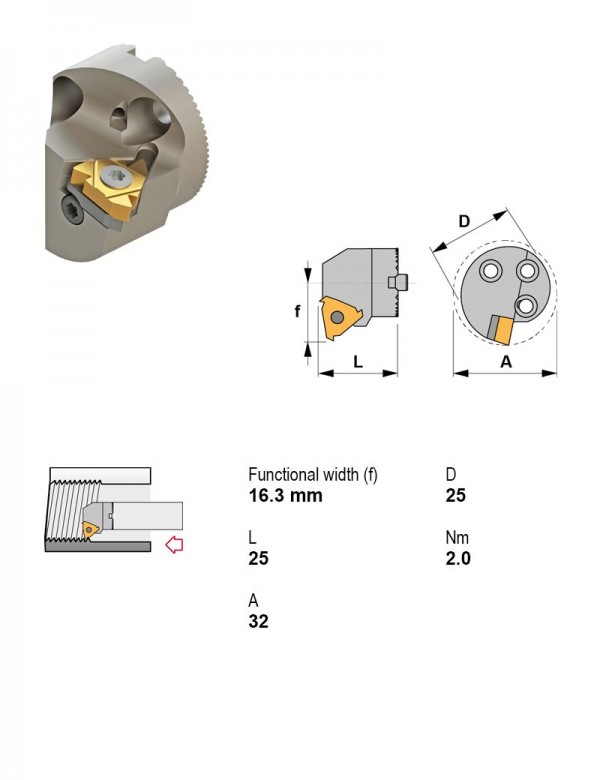

Головка режущая сменная для виброгасящих оправок Ø25 мм, 113°, правое
Canela · Головки режущие сменные для виброгасящих оправок · арт. A25X-STXNR16-N

Головка режущая сменная для виброгасящих оправок Ø25 мм, 113°, правое

Главный угол в плане113°
Крепление пластиныЦентральный винт
ПрисоединениеВиброгасящее исполнение
Внутренняя подача СОЖЕсть
Направление резанияПравое
Диаметр хвостовика25 мм
Под пластину, I.C.9.52 мм
Задний уголОтрицательный
Форма пластиныT — треугольная 60°

Где найти у производителя

Магазин Canela · canelatools-store.com

  • Откройте магазин Canela (canelatools-store.com) и введите артикул A25X-STXNR16-N в строку поиска. Тип изделия указан в коротком описании под названием.

Открыть поиск у производителя по артикулу A25X-STXNR16-N →

Другие типоразмеры серии

Головки режущие сменные для виброгасящих оправок — 82 позиции серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.

АртикулГлавный угол в планеКрепление пластиныНаправление резанияДиаметр хвостовика, ммПод пластину, I.C., ммЗадний уголФорма пластиныПрименениеДиаметр задней части, дюймВ список
A25X-SCLCR09-N95°Центральный винтПравое259.52ПоложительныйC — ромбическая 80°внутреннее торцевание, внутреннее точение1.260
A25X-SDUCL11-N93°Центральный винтЛевое259.52ПоложительныйD — ромбическая 55°внутреннее торцевание, внутреннее профилирование, внутреннее точение1.260
A25X-SDUCR11-N93°Центральный винтПравое259.52ПоложительныйD — ромбическая 55°внутреннее торцевание, внутреннее профилирование, внутреннее точение1.260
A25X-STFCL16-N90°Центральный винтЛевое259.52ПоложительныйT — треугольная 60°Внутреннее точение1.260
A25X-STFCR16-N90°Центральный винтПравое259.52ПоложительныйT — треугольная 60°Внутреннее точение1.260
A25X-STXNL16-N113°Центральный винтЛевое259.52ОтрицательныйT — треугольная 60°——
A25X-STXNR16-N113°Центральный винтПравое259.52ОтрицательныйT — треугольная 60°——Текущая
A32X-MTUNL16-N93°Клиновой или двойной зажимЛевое329.52ОтрицательныйT — треугольная 60°внутреннее торцевание, внутреннее профилирование, внутреннее точение—
A32X-MTUNR16-N93°Клиновой или двойной зажимПравое329.52ОтрицательныйT — треугольная 60°внутреннее торцевание, внутреннее профилирование, внутреннее точение—
A32X-PCLNL12-N95°Рычажный зажимЛевое3212.7ОтрицательныйC — ромбическая 80°внутреннее торцевание, внутреннее точение1.575
A32X-PCLNR12-N95°Рычажный зажимПравое3212.7ОтрицательныйC — ромбическая 80°внутреннее торцевание, внутреннее точение1.575
A32X-PDUNL15-N93°Рычажный зажимЛевое3212.7ОтрицательныйD — ромбическая 55°внутреннее торцевание, внутреннее профилирование, внутреннее точение1.575

Совместимость

Связанные позиции по данным производителя — 34 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к A25X-STXNR16-N.

Пластины резьбовые токарные27

  • 16NR-8WTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 8 ниток/дюйм, Тип резьбы Whitworth, правое
  • 16NR-9WTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 9 ниток/дюйм, Тип резьбы Whitworth, правое
  • 16NR-10WTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 10 ниток/дюйм, Тип резьбы Whitworth, правое
  • 16NR-11WTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 11 ниток/дюйм, Тип резьбы Whitworth, правое
  • 16NR-12WTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 12 ниток/дюйм, Тип резьбы Whitworth, правое
  • 16NR-14WTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 14 ниток/дюйм, Тип резьбы Whitworth, правое
  • 16NR-16WTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 16 ниток/дюйм, Тип резьбы Whitworth, правое
  • 16NR-18WTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 18 ниток/дюйм, Тип резьбы Whitworth, правое
  • 16NR-19WTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 19 ниток/дюйм, Тип резьбы Whitworth, правое
  • 16NR-20WTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 20 ниток/дюйм, Тип резьбы Whitworth, правое
  • 16NR-22WTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 22 ниток/дюйм, Тип резьбы Whitworth, правое
  • 16NR-24WTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 24 ниток/дюйм, Тип резьбы Whitworth, правое
  • 16NR-26WTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 26 ниток/дюйм, Тип резьбы Whitworth, правое
  • 16NR-28WTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 28 ниток/дюйм, Тип резьбы Whitworth, правое
  • 16NR-075ISOTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 0,75 мм, Тип резьбы ISO, правое
  • 16NR-100ISOTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 1 мм, Тип резьбы ISO, правое
  • 16NR-125ISOTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 1,25 мм, Тип резьбы ISO, правое
  • 16NR-150ISOTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 1,5 мм, Тип резьбы ISO, правое
  • 16NR-175ISOTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 1,75 мм, Тип резьбы ISO, правое
  • 16NR-200ISOTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 2 мм, Тип резьбы ISO, правое
  • 16NR-250ISOTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 2,5 мм, Тип резьбы ISO, правое
  • 16NR-300ISOTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 3 мм, Тип резьбы ISO, правое
  • 16NR-A55TIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Профиль резьбы 55°, правое
  • 16NR-A60TIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Профиль резьбы 60°, правое
  • 16NR-AG55TIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, правое
  • 16NR-AG60TIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, правое
  • 16NR-G60TIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Профиль резьбы 60°, правое

Винты для пластин2

  • SA3Винт Torx 5-40UNC-3A SA3
  • SY3Винт Torx 5-40UNC

Запчасти к инструменту2

  • 5510-IPКлюч Torx T10 5510-IP
  • YE3Пластина опорная для резьбовых пластин YE3

Подходит к позициям

У этих позиций A25X-STXNR16-N указан производителем как подходящий.

Оправки расточные2

  • J25-A25Переходник для виброгасящих оправок Ø25 мм
  • J25/300Оправка расточная Ø25 мм

Оснастка модульная PSC1

  • PSC63-J25Переходник виброгасящий PSC63 Ø25

Документы по позиции

Для этой позиции документы пока не привязаны.

Нужна консультация по позиции — материал детали, аналог или срок поставки?

Задать вопрос по позиции
