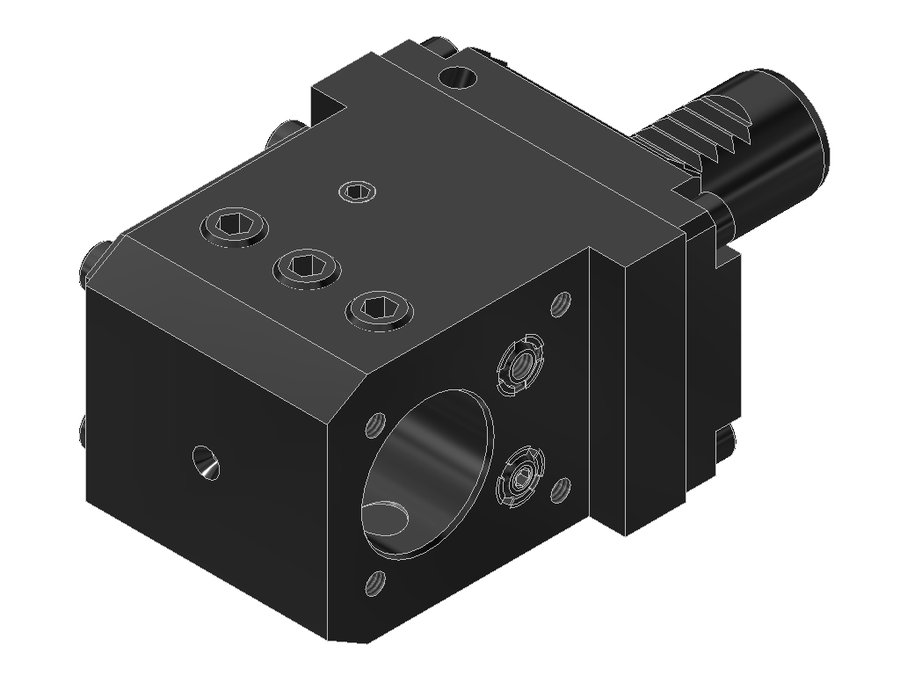

Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.2531.75G200RLW, хвостовик Ø25, отверстие Ø31,75 мм (1 1/4")
EWS · Державки комбинированные с внутренним и наружным подводом СОЖ EWS, присоединение к станку VDI · арт. 17.2531.75G200RLW

Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.2531.75G200RLW, хвостовик Ø25, отверстие Ø31,75 мм (1 1/4")

Система фиксации в гнездеW-зубчатое соединение
Угол выхода90°
Код интерфейса станкаZYW02500115
Код интерфейса инструментаZYL12502235
Диаметр хвостовика25 мм
Исполнениеправое
Присоединение к станкуVDI25
Присоединение инструментаборштанга Ø1 1/4"
Функциональная длина70 мм
Вылет LPR95 мм
Масса2,605 кг
Высота58 мм
Общая длина142,95 мм
Ширина60 мм
Заказной номер EWSS02778
Радиальная ширина30 мм
Функциональная ширина30 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 17.2531.75G200RLW в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка комбинированная для внутреннего и наружного подвода СОЖ

Двойная зубчатость (лицензия Traub)

  • Хвостовик VDI с двойной зубчатостью
  • Державку можно повернуть на 180°
  • Примечание: возможность поворота может быть ограничена системами выверки (например, Trifix)

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки комбинированные с внутренним и наружным подводом СОЖ EWS, присоединение к станку VDI — 193 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
17.2525G200V25VDI25борштанга Ø257095143
17.2525MFT25VDI25борштанга Ø2575100148
17.2525MFTTF25VDI25борштанга Ø2575100148
17.2525TNE25VDI25борштанга Ø257095143
17.2531.75DG200RLW25VDI25борштанга Ø1 1/4"7095142,95
17.2531.75DMFTTF25VDI25борштанга Ø1 1/4"7599,5147,5
17.2531.75G200RLW25VDI25борштанга Ø1 1/4"7095142,95Текущая
17.2531.75MFTTF25VDI25борштанга Ø1 1/4"75100148
17.2532ABC25VDI25борштанга Ø326085133
17.2532ABCV25VDI25борштанга Ø326085133
17.2532DE33225VDI25борштанга Ø327599,5147,5
17.2532DG200RLW25VDI25борштанга Ø327095142,95

Совместимость

Связанные позиции по данным производителя — 4 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 17.2531.75G200RLW.

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI25Приспособление монтажное EWS MW-VDI25
  • UMB100Приспособление монтажное EWS UMB100

Инструмент статический1

  • 19.31.75VXT3-ZYLАдаптер для инструмента EWS 19.31.75VXT3-ZYL, хвостовик Ø31,75, система EWS Varia VXT3

Ключи и отвёртки1

  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
